Описание

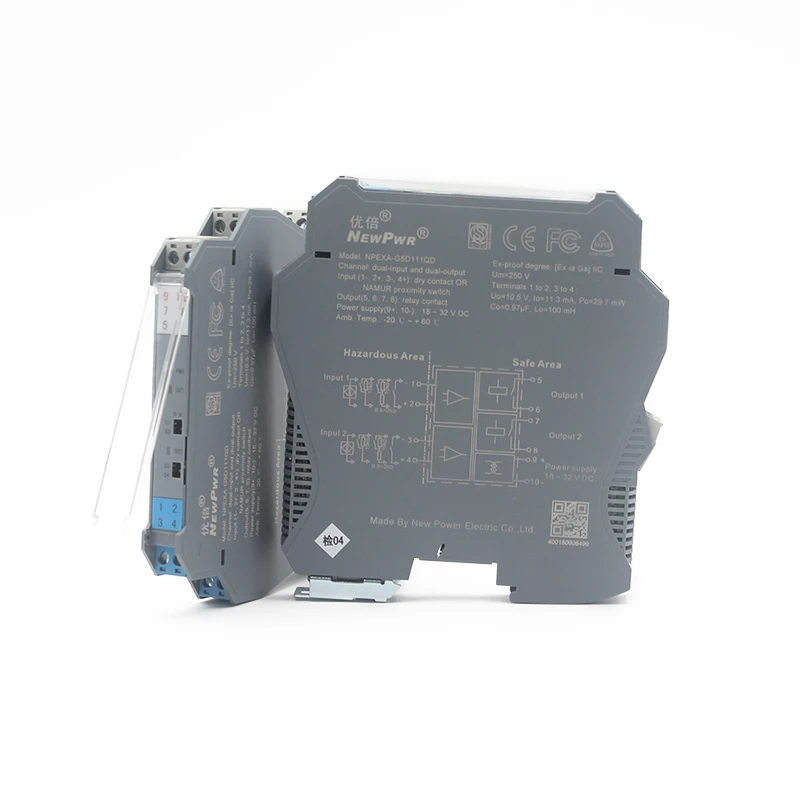

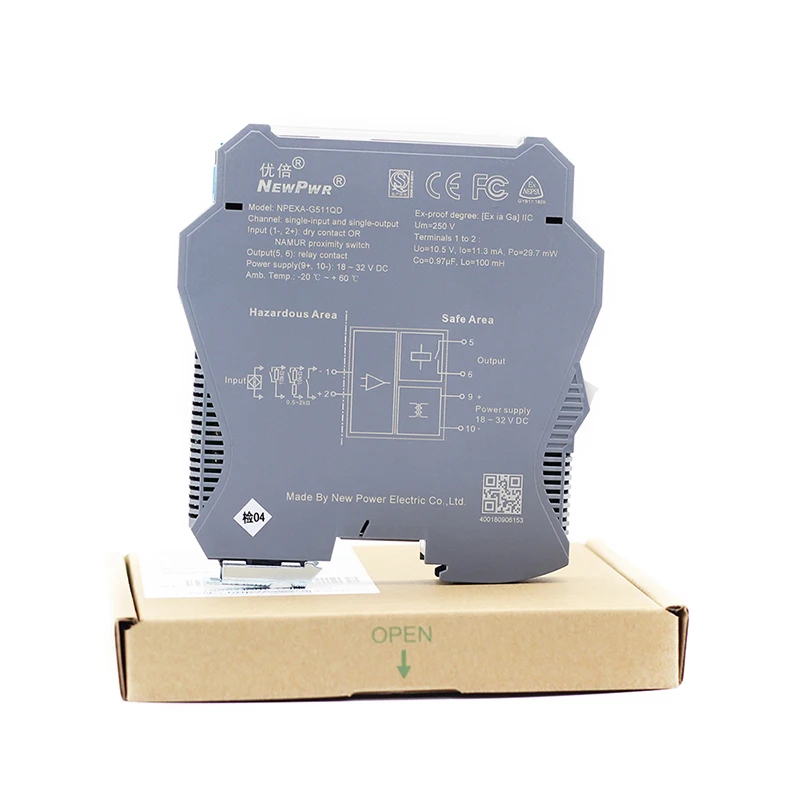

NPEXA-G511 переключатель NAMUR вход изолированный барьер безопасности внутренний релейный выход барьер безопасности
Введение
<1>. NPEXA-G511 защитное ограждение передачи цифровых сигналов (датчиков Намюр/механических контактов) из опасная зона для безопасного района, релейный выход или открытый сборник выход, свободный выбор в пользу действия или вступать функции.
<2>.Вход, выход и источник питания, 3 клеммы гальванически изолированы друг от друга.
<3>. ЯT имеет функцию самодиагностики сигнала и имеет преимущества высокой надежности, быстрого ответа и так далее. Его можно использовать со всеми видами инструментов, DCS и PLC.
Технические параметры
| Взрывозащищенный класс: [Ex ia Ga] C | |
| Вход | |
| Допустимый входной сигнал из опасной зоны | Механические контакты или Бесконтактный переключатель NAMUR |
| Переключение ТРИГГЕРНАЯ точка | Входной сигнал> 2.1ма, он «Вкл» Входной сигнал <1.2mA, он «выключен» |
| Вход сопротивления | 1KΩ |
| Выход | |
| Выходной сигнал в безопасную область | Контакт реле (по умолчанию открытый) |
| Контакт реле загрузки (резистивный) | 2A/250VAC, 2A/30VDC |
| Другое параметры | |
| Ток короткого замыкания | Прибл. 8.5mA |
| Напряжение холостого хода | Прибл. 8,5 V |
| Короткое замыкание на линии обнаружения (LFD) | Вход current≤80μA, поломки, выходное реле открывается; Вход current≥6 мА, короткое замыкание, выходное реле открывается; |
| Заряженная/деактивированная задержка | <20 мс |
| Срок службы | > 10 ^ 5 циклов переключения |
| Частота переключений | <10 Гц |
| При полной нагрузке Потребляемая мощность | ≤ 1,0 W |
| Мощность питания | 18 V DC ~ 32 V DC (Рекомендуемое напряжение: 24 V DC) |
| Диэлектрическая прочность: (1 мА ток утечки, 1 минуту тестового времени) | ≥3000в переменного тока (между внутренней и невнутренней безопасности); ≥1500в переменного тока (между невнутренней и невнутренней безопасности); |
| Сопротивление изоляции | ≥100 МОМ (между входом-выходом-мощностью) |
| EMC | IEC61326-3 |
| Условия окружающей среды | Диапазон рабочей температуры:-20 ~ + 60 ℃ |
| Относительная влажность: 10% ~ 90% RH (40 ℃) | |
| Рабочее Атмосферное давление: 80 ~ 106kPa | |
| Температура хранения и доставки:-40 ~ + 80 ℃ | |
Параметры сертифицированы китайским Национальным центром контроля качества и испытаний для взрывозащищенных электрических продуктов (CQST)
Um = 250 В AC/DC;Между терминалом 1 и 2;Uo = 10,5 в, Io = 11.3ма, Po = 29,7 МВт
| ⅡC | ⅡB | ⅡA | |
| Co | 0,97 мкмF | 11μF | 52μF |
| Короче спереди и длиннее сзади) | 100mH | 300mH | 700mH |
Характеристики
- Материалы для самостоятельного изготовления
- Электрический
- Номер модели
- NPEXA-G511
- Напряжение электропитания
- DC 24V
- Рабочая температура
- -20℃~+60℃
- Класс точности
- 0.1%
- Explosive-proof grade
- Ex ia Ga IIC
- Input signal
- Mechanical contacts, NAMUR proximity switch
- Input resistance
- 1KΩ
- Output signal
- Relay contact
- Short-circuit current
- Approx. 8.5mA
- Open-circuit voltage
- Approx. 8.5V
- Mechanical life
- > 10^5 switching cycles
