Описание

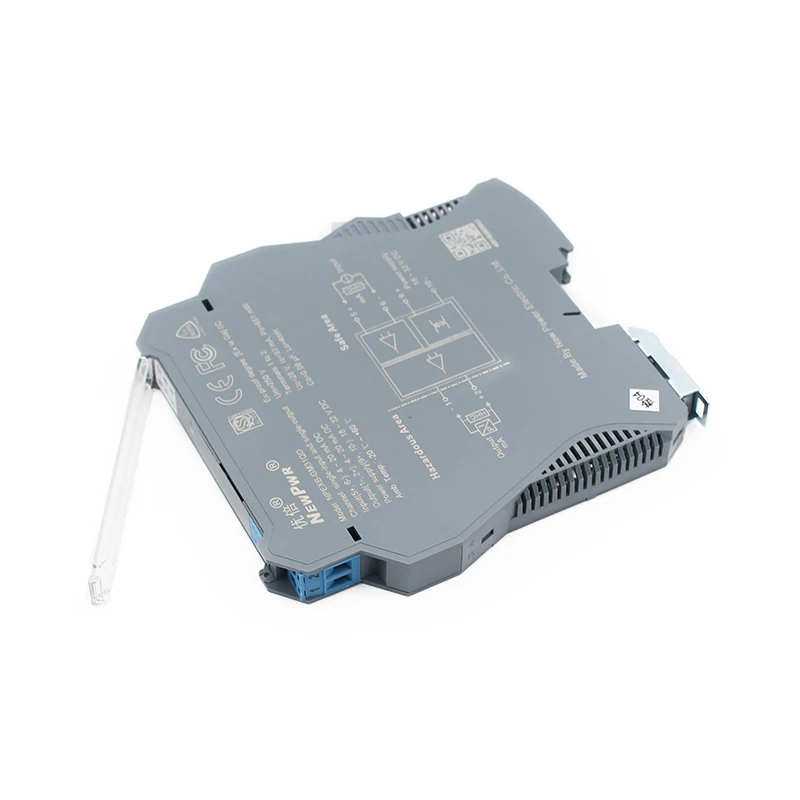

NPEXB-GM31 Электрический взрывозащищенный внутренний барьер безопасности аналоговый 4-20mA ток вход изолированный барьер безопасности

Примечания: источник питания по умолчанию-24 В постоянного тока, выходной сигнал-4-20 мА. Если вы хотите сделать заказ, пожалуйста, свяжитесь с нами.

Введение

<1>. Этот изолированный барьер обеспечивает питание передатчиков в опасной области, затем изолирует и передает сигнал тока или напряжения в безопасную область, обнаруживая ток в цепи.

<2>.Он поддерживает передачу цифрового сигнала HART, и функция питания автобуса является опциональной для клиента.

<3>.Вход, выход и порты питания гальванически изолированы друг от друга. Этот продукт имеет преимущества высокой надежности, быстрого отклика и так далее.

NPEXB-GM31 Электрический взрывозащищенный внутренний барьер безопасности аналоговый 4-20mA ток вход изолированный барьер безопасности

Технические параметры

Вход
Допустимый входной сигнал из безопасной зоны	Постоянного тока сигнала
Вход перепада давления	<1,2 V
Выход
Выходной сигнал в опасную область	Ток: 0 (4) мА ~ 20мА: 0 ~ 10мА
Напряжение	0 (1) V ~ 5 V: 0 V-10 V
Другое параметры
Мощность питания	18 ~ 32 В постоянного тока (перенапряжение напряжения: 24 В постоянного тока)
Грузоподъемность	0 (4) мА ~ 20mA: 800Ω; 0mA ~ 10mA: ≤1. 6KΩ; 0 (1) V ~ 5V≥1MΩ; 0 V ~ 10В: ≥2MΩ
Точность	±0. 1%; f
Время ответа	<2 мс
Температура дрейф	<40ppm/℃
Мощность потребления	1,0 Вт (24VDC блок питания, один выход) 1,7 Вт (24VDC блок питания, двойной выход)
Диэлектрическая прочность (1 мА ток утечки, 1 минуту тестовое время)	≥3000в переменного тока (между внутренней и невнутренней безопасности) ≥1500в переменного тока (между невнутренней и невнутренней безопасности)
Сопротивление изоляции	≥100 МОМ (вход/выход/источник питания)
EMC	IEC61326-3
