NVUM_SP DDCSV2.1 ЧПУ 3-Axis гравировка Управление; движения Управление+ NVMPG-3D ЧПУ ручной генератор импульсов MPG

Описание

DDCSV2.1 500 кГц ЧПУ 3 оси контроллер гравировальной машины движения Управление Системы код G Драйвер шагового двигателя

Введение:
-DDCSV2.1 является контроллером движения 3 оси и 3 оси, который был изучен и разработан более быстрым ЧПУ в течение четырех лет. период управления каждой позиции составляет всего 4 миллисекунды, с высокой точностью управления. самый высокий одноосный выходной Пульс составляет 500 кГц, и ширину импульса можно отрегулировать. он поддерживает общий шаговый двигатель и серводвигатель.
-Система числового управления DDCSV2.1 принимает дизайн ARM + FPGA. рука может закончить часть интерфейса человека-компьютера и анализа кода, И FPGA может закончить часть основного алгоритма и управления пульсом генерации, с разумной конструкцией, надежным управлением и легкой эксплуатации.
-Структура компоновки панели DDCSV2.1 является разумной. Общая Автономная операция может быть завершена только 17 клавишами, и она поддерживает FANUC с высокой универсальностью, чтобы быть совместимой с G кодом набора.
-Эта спецификация представляет метод работы спелеологической машины специальной системы с ЧПУ, DDCSV2.1 и соединения станка, а также спецификации работы. благодаря большому количеству графических представлений и примерам, использование может быстро узнать использование системы ЧПУ DDCSV2.1.
DDCSV2.1 сделал следующие изменения на основе DDCSV1:
1: входной сигнал модифицирован для поддержки NPN переключателя;
2: ограничитель поддержки и домашний общий входной порт;
3: Используйте более стабильную вспышку, чтобы гарантировать отсутствие потери программы;
4: алгоритм обновления, поддержка мягкой интерполяции, модифицированная версия V1.1 ошибки интерполяции дуги;
5: Обновите модуль питания, система более стабильна.
Параметры производительности продукта:
-Обычный цифровой входной интерфейс 16-схемотехнической муфты изоляции
-Обычные цифровой входной интерфейс 3 контурная анод изоляция сцепного устройства
-Выходной интерфейс порта управления шпинделем 0-10 В с аналоговым количеством (можно модифицировать как выход ШИМ);
-Поддержка 3 оси шаговый двигатель управления, что является самым высоким показателем управления импульсный выход одноосная система 500 кГц;
-Главный чип управления ARM9;
-Чип FPGA core algorithm;
-4,3 дюймовый TFT экран, соотношение разрешения: 480*272
-17 рабочих клавиш;
-Основное оборудование управления является 18 V-32 V постоянного тока входной мощности, в настоящее время требуется не будет ниже, чем 0.5A;
-Поддержка USB флэш-диска для чтения кода G, и размер G codefile не имеет требования;
-Быть оснащен MPG портом и поддержка цифрового дисплея MPG, а также поддерживает общий MPG на рынке.
-Поддержка ключа панели с одной осью ручной работы, ручной шаг и конт операции;
-Поддержка работы быстро указать рабочее положение;
-Поддержка мульти системы координат (с автоматической функцией сохранения в чехол отключения питания);
-Поддержка функции сохранения данных автоматически после выключения питания (нажмите кнопку Пуск, чтобы автоматически сохранить данные в операции, автоматически сохранить данные после выключения питания)
Внешний вид, структура и Размер продукта:
-DDCSV2.1 принимает встроенную структуру оболочки, которая может пробить квадратное отверстие на шкафу оборудования, а затем встроить это оборудование в отверстие сквайра. Используйте два запирающих механизма изнутри, чтобы закрепить это оборудование на шкафу оборудования, с простой установкой. размерный рисунок внешнего вида изделия соответствует изображению 1-1 и рисунку 1-2.
-Размер панели изделия составляет 163*102*5 мм; размер основного корпуса 156 мм * 93 мм * 45 мм;
-Размер квадратного отверстия, устанавливаемого на шкафу оборудования, 156*93 мм.

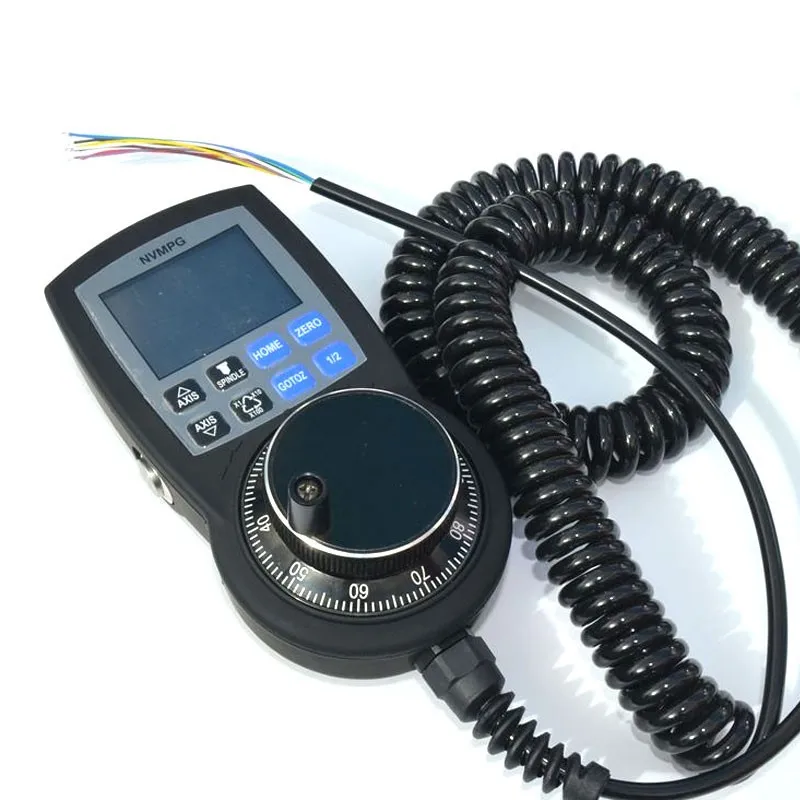

NVMPG-3D ЧПУ ручной импульсный генератор MPG координаты дисплей Маховик открытый провод

Описание:
- Ручной импульсный генераторПо имени NVMPG-3D. ЭтоMPGИмеет экран и 10 кнопок. На экране отображаются координаты и некоторые другие параметры.
-И пользователь может изменить ось и скорость с помощью кнопок. Есть также несколько других функций, например, ZERO/GOTO0/HOME на кнопках.
-Кодировщик NVMPG такой же, как общий MPG. Но выбор оси и скорости использовать USART порт вместо общего порта.
-Есть 2 режима терминала: открытый провод и порт RJ45. Это версия с открытым проводом. (RJ45 порт )

Технические характеристики:
-Версия: открытый провод
-Высокая производительность
-2,2 "TFT экран
-10 кнопок
-Напряжение 5VDC
-8 проводная линия управления
-6 осей координаты/сброс/FRO/SRO/SJR/шпиндель отображаются на экране

Интерфейс подключения Разрешение:
NVMPG-3D подключен к 8 проводамФрезерный станок с ЧПУСистема, определение NVMPG

Посылка список:

-1x3-Axis CNC контроллер движения
-1 х NVMPG-3D ручной импульсный генератор
