O050 Высокая auality Hantek MSO5202D пропускная способность 200 мГц 2 CH 1GSa/s цифровой мультиметр осциллограф 16Ch анализатора логики 2in1 (от 26955 руб.)

Описание

O050 Высокая auality Hantek mso5202d полоса пропускания 200 мГц 2 CH 1GSa/S Цифровой мультиметр осциллограф 16ch логический анализатор 2в1

1. Особенности

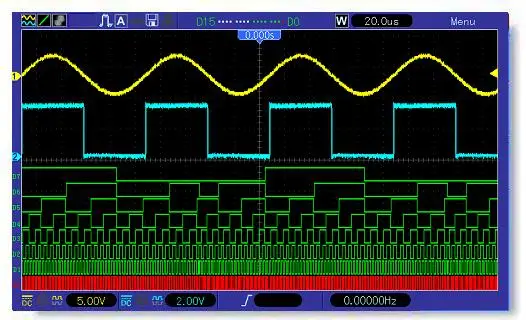

16 каналов логический анализатор + 2 канала Осциллограф + внешний триггер. Большой и четкий дисплей (7.0-дюймовый цветной ЖК-дисплей, высокая революция 800x480), четкий дисплей lifliphy gam. Частота дискретизации 1GSa/s в реальном времени. USB хост, Поддержка карт памяти флэш-памяти и usb интерфейс обновления. Ультратонкий дизайн, удобный объем, легко переносится. VGA дополнительно

Осциллограф Функция

Пропускная способность 200 мГц. Каждая запись канала длиной до 1 м. Частота дискретизации в реальном времени до 1GSa/s. Мощная функция триггера. 32 вида автоматической измерения функции.

Анализатора логики Функция

16 каналов, разделенных на 2 группы, которые способны установить пороговый уровень индивидуально. Процесс отбора проб в режиме реального времени до 500msa сум/с. Мощная функция триггера: edge, длительность, ширина импульса, тип кода, королева, повторите.

2. Параметры

Модель	MSO5202D
Приобретение
Частота дискретизации	В реальном времени выборка: 1gs/s
Режимы с приобретением
Нормальный	Обычных данных только
Peak Detect	Высокочастотный и Рандон glith Capture
Средняя	Wavefom Средний, выборочный 4,8, 16,32, 64,128
Входы
Входы муфта	Ac, dc, GND
Входы импеданса	1mΩ±2% II20пФ ± 3pf
Зонд ослабления	1X, 10X
Поддерживается зонд коэффициент затухания	1x, 10x, 100x, 1000x
Максимальная Вход Напряжение	Cat i и CAT II: 300 vrms (10×), категория установки; CAT III: 150 vrms (1×); Установка категории II: дерат на 20дБ/десятилетие выше 100 кГц до 13 В пик AC на 3 мГц * и выше. Для несинусоидальных волноводов максимальное значение должно составлять менее 450 В. Экскурсия выше 300 В должна составлять менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через сетевое соединение, должен быть ограничен 300 В. Если эти значения превышены, может произойти повреждение осциллографа.
Горизонтальные Системы
Частота дискретизации диапазон	500 мс/с-1гс/с
Сигнала интерполяция	(Син х)/х
Запись Длина	1 м
Сек/div диапазон	2ns/div до 40 s/div, в 2, 4, 8 последовательности,
Частота дискретизации и Время задержки точность	± 50ppm (На протяжении более чем любой ≥1ms 1ms время интервала)
Положение диапазон	2ns/div до 10ns/div; (-4div X S/div) до 20 мс;
Дельта время точность измерения (Полная пропускная способность)	Однострелочный, нормальный режим: ± (1 выборочный интервал + 100стр/мин × Чтение + 0.6ns); > 16 средних показателей: ± (1 выборочный интервал + 100стр/мин × Чтение + 0.4ns); Интервал выборки = S/div ÷ 200
Вертикальный Системы
Вертикальный Разрешение	8-разрядное разрешение, все каналы, отобранные одновременно
Положение диапазон	2mv/div до 10 В/div
Пропускная способность	200 мГц
Время подъема на BNC (типичные)	1.8ns
Аналоговый пропускной способности в Нормальный и средняя Режимы на BNC или с пробником, DC в связном	2mv/div до 20mv/div, ± 400mv; 50mv/div до 200mv/div, ± 2 В 500mv/div до 2 В/div, ± 40 В; 5 В/div, ± 50 В
Математика	+,-, *,/, FFT
FFT	Оконные рамы : Hanning, flatop, rectamgular, bartlett, Blackman; 1024 пример точка
Предел пропускной способности	20 мГц
Низкий частотный диапазон (-3дБ)	≤ 10 Гц на BNC
DC точность усиления	± 3% для нормального или среднего режима приобретения, 10 В/div до 10mv/div; ± 4% для нормального или среднего режима приобретения, 5mv/div до 2mv/div
Точность измерения постоянного тока, В среднем режиме приобретения	Когда вертикальное перемещение является нулем, и N≥ 16: ± (3% × Чтение + 0.1div + 1МВ) выбирается только 10mv/div или больше; При вертикальном перемещении не ноль, а N ≥16: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0.2div]; добавьте 2МВ для настроек от 2mv/div до 200mv/div; добавить 50mv для настроек от 200mv/div до 10 В/div
Вольт измерение повторяемость, В среднем режиме приобретения	Дельта-Вольт между двумя средними показателями 16 ≥16 приобретенными в той же настройке и условиях окружающей среды
Триггер Системы
Типы запуска	Опушка, видео, пульс, склон, со временем, альтернатива
Источник запуска	Ч1, ч2, доб, доб/5, АС линия
Режимы запуска	Авто, нормальный, одноместный
Муфта Тип	Dc, ac, шумоподавление, отклонение ВЧ, НЧ-отказ
Чувствительность триггера (Тип триггерного триггера)	DC (ч1, ч2): 1div от DC до 10 мГц; 1.5div от 10 мГц до 100 мГц; 2div от 100 мГц до полного; DC (EXT): 200mv от DC до 100 мГц; 350mv от 100 мГц до 200 мГц; DC (EXT/5): 1 В от DC до 100 мГц; 1.75 В от 100 мГц до 200 мГц; AC: ослабляет сигналы ниже 10 Гц; ВЧ-излучение: ослабляет сигналы выше 80 кГц; Отклонение НЧ: то же, что и DC-Соединенные пределы для частот выше 150 кГц; аттенюты сигналов ниже 150 кГц
Диапазон уровня запуска	CH1/CH2: ± 8 отделов от центра экрана; Доб: ±1. 2 В; Доб/5: ± 6 В
Точность уровня триггера (типичная) точность для сигналов, которые поднимаются и падают времена 20ns	CH1/CH2: 0.2div × volts/div в пределах ± 4 отделах от центра экрана; Доб: ± (6% от настройки + 40мв); Доб/5: ± (6% от настройки + 200мВ);
Установить уровень до 50% (Типичный)	Работает с входных сигналов ≥50hz
Видео триггер
Видео триггер Тип	CH1, CH2: пиковая амплитуда 2 отделов; Ext: 400mV; Доб/5: 2 В
Форматы сигнала и поля, тип видеосвязи	Поддерживает NTSC, PAL и SECAM вещательные системы для любого поля или любой линии
Выравнивание диапазон	100ns ~ 10 s
Импульса Ширина триггер
Импульса Ширина Режим триггера	Триггер при (<,>, = или ≠; Положительный импульс или отрицательный импульс
Импульса Ширина триггерный	Равные: осциллографы осциллографа, когда Продольный край пульса пересекает Триггерный Уровень. Не равны: если Пульс более узкий, чем указанная ширина, ТРИГГЕРНАЯ точка является продольной опушкой. В противном случае триггеры осциллографа, когда пульс продолжается дольше, чем время, указанное как ширина импульса. Меньше, чем: ТРИГГЕРНАЯ точка является продольной опушкой. Больше (также называется триггерный триггер): триггеры осциллографа, когда пульс продолжается дольше, чем время, указанное как ширина импульса
Импульса Ширина диапазон	20ns ~ 10 s
Наклон триггера
Наклон триггера Режим	Триггер при (<,>, = или ≠; положительный склон или отрицательный склон
Наклон триггера точка	Равный: осциллограф срабатывает, когда склон сигнала равен установленному склону. Не равны: осциллограф срабатывает, когда склон сигнала не равен установленному склону. Меньше, чем: осциллографы осциллографа, когда склона сигнала меньше, чем установленный склон. Больше, чем: осциллографы осциллографа, когда уклон сигнала превышает установленный склон.
Временной диапазон	20ns ~ 10 s
Overtime триггер
Со временем режим	Поднимающийся край или падающий край
Временной диапазон	20ns ~ 10 s
Альтернатива триггер
Триггер на CH1	Внутренний триггер: edge, ширина импульса, видео, склон
Триггер на CH2	Внутренний триггер: edge, ширина импульса, видео, склон
Частота срабатывания счетчик
Индикация Разрешение	6 цифр
Точность (типичная)	± 30стр/мин (в том числе все Частотные исходные ошибки и погрешности ± 1)
Диапазон частот	AC вкупе, от 4 Гц до минимальной для номинальной пропускной способности
Источник сигнала	Тип импульса или режимы триггера edge: все доступные источники триггера Измерительный счетчик частоты триггерный источник во всех случаях, в том числе в момент приобретения осциллографа из-за изменений в состоянии запуска, или приобретение единого выстрела, которое завершено. Режим триггера импульса: осциллограф передает импульсы значительного масштаба внутри измерительного окна 1 s, которые квалифицируются как триггерные события, такие как узкие импульсы в пульсе PWM, если установлены в <режим, и ширина установлена в относительно небольшое время. Режим триггерного запуска: осциллограф рассматривает все края достаточной величины и правильную полярность. Режим видеосвязи: счетчик частоты не работает.
Измерения
Измерения курсор	Разница в напряжении между курсорами:Δ V Разница во времени между курсорами:Δ T ВзаимноеΔ T в Hertz (1/Δt)
Авто measuerment	Частота, период, среднее, PK-pk, cycli RMS, минимальный, максимальный, время подъема, время падения, + ширина импульса,-ширина импульса, delay1-2rise, delay1-2fall, + долг, -дежурный, Vbase, Vtop, vmid, vamp, Overshoot, preshot, preiod Mean, preiod RMS, fovshoot, rpreshoot, b ширина, Frf, FFR, lrr, lrf, LFR, LFF
Анализатора логики характеристики
Каналы	16 Каналы
Макс. Вход impendence	200 К (C = 10 P)
Вход Напряжение диапазон	-60 В ~ 60 В
Порог логика Диапазон	-8 В ~ 8 В
Макс. Скорость дискретизации	500 мГц
Совместимость Вход	TTL, cmos, ecl
Образец глубины	512 К
Триггер
Края триггера	Select d0-d15 (подъем или падение края)
Импульса Ширина	D0-d15 выберите импульсную полярность (положительный или отрицательный импульс), триггер, когда (=,>, <), ТРИГГЕРНАЯ ширина импульса
Код типа	D0-d15 выбрать код-тип (h, l, X)
Продолжительность	D0-d15 выбирают время и триггер, когда (данные прекращаются, запуск данных и задержка данных)
Очереди	D0-d15 выберите конкретный индекс данных (0-3) и тип кода (h, l, x)
Повторите	D0-d15 выбрать тип кода (h, l, X) и повторить время
Общие Особенности
Дисплей
Дисплей Тип	7 дюймов 64 К цветной TFT (диагональ жидкого хрусталя)
Разрешение дисплея	800 по горизонтали на 480 вертикальных пикселей
Дисплей контраст	Регулируемая (16 передач) с ходом бар
Зонд компенсатора Выход
Выходное напряжение (типичное)	О 5Vpp в нагрузку 1-1
Частота (типично)	1 кГц
Питание
Поставка Напряжение	100-120VACRMS (± 10%), 45 Гц до 440 Гц, катией 120-240vacrms (± 10%), 45 Гц до 66 Гц, катией
Мощность потребление	<30 Вт
Предохранитель	2А, t оценка, 250 В
Окружающей среды
Температура	Рабочая: 32До 122°F(0До 50°C); При хранении:-40До 159.8°F(-40До + 71°C)
Способ охлаждения	Конвекции
Влажность	+ 104°FИли ниже (+ 40°CИли ниже): ≤90 90% относительной влажности; 106До 122°F(+ 41До 50°C): ≤60 60% относительной влажности
Высота	Рабочая: ниже 3,000 м (10,000 футов); Неспушка: ниже 15,000 м (50,000 футов)
Размеры и Уайт
Размер	385 мм x 200 мм x 245 мм
Вес	2.08 кг (без упаковки)
