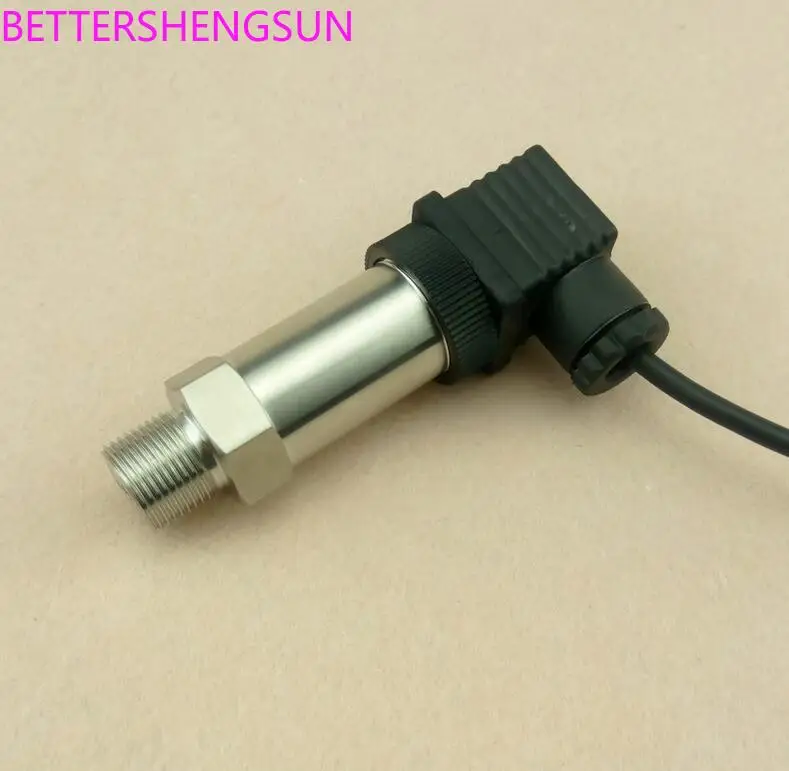

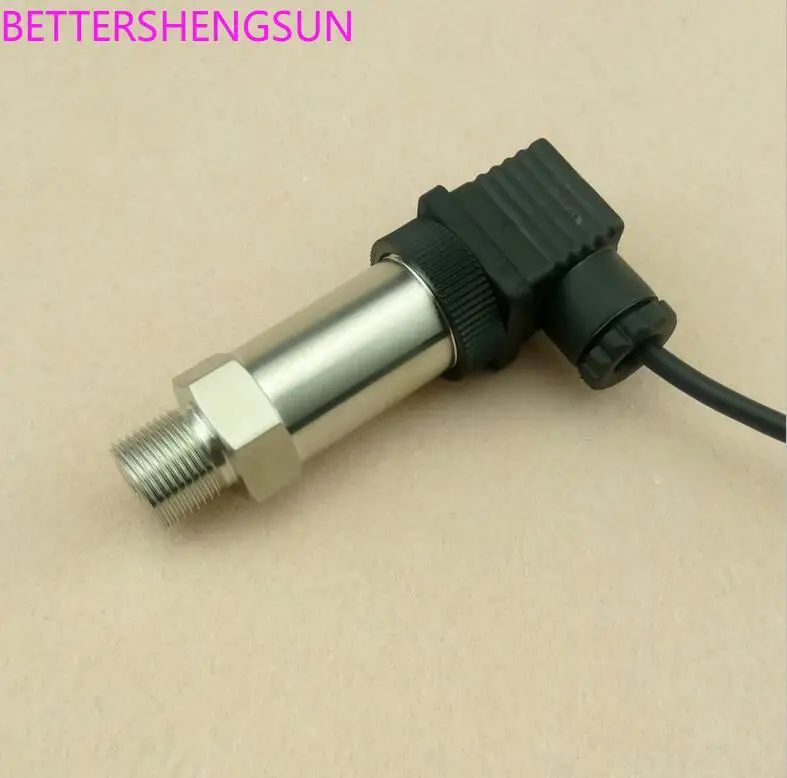

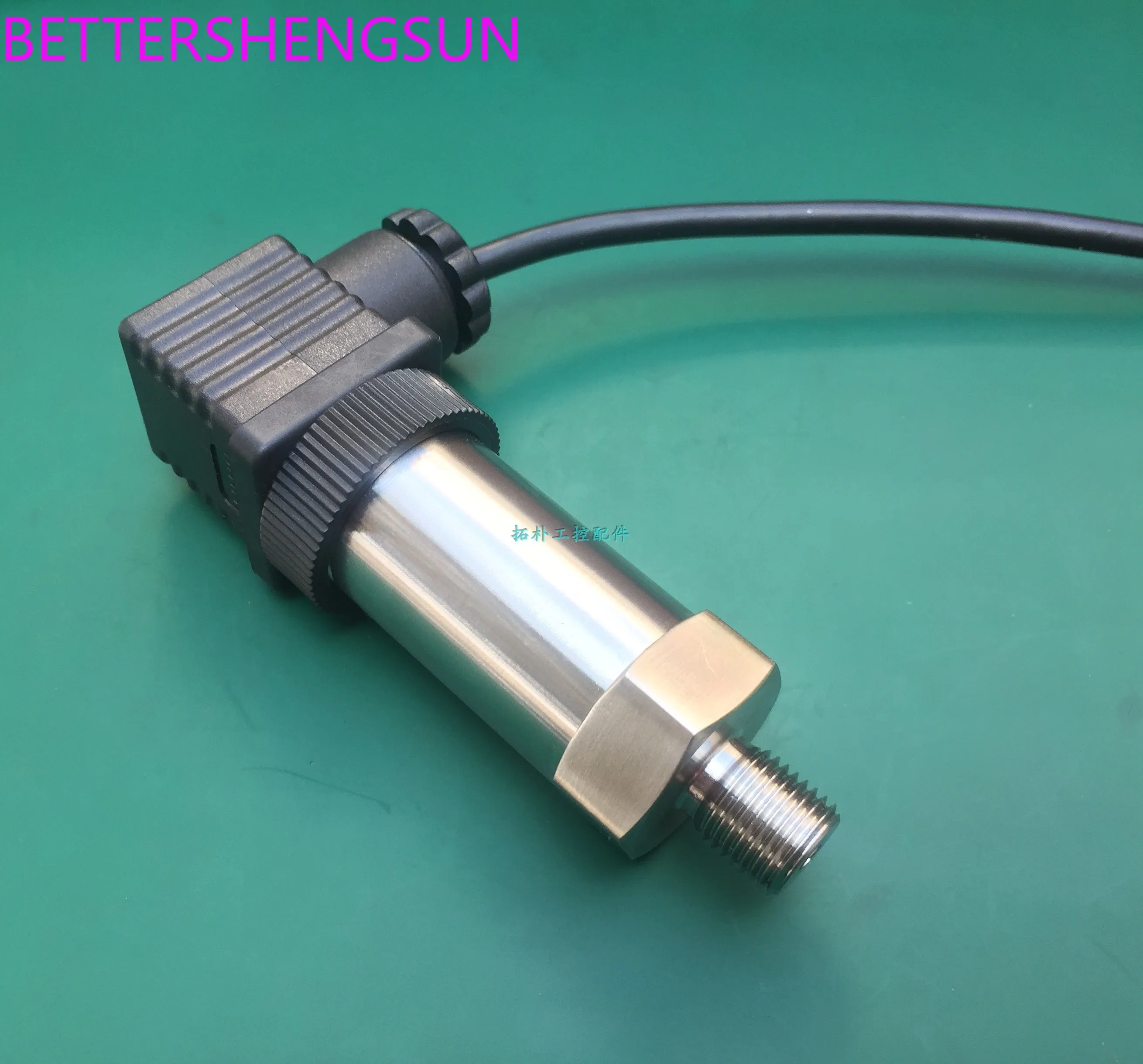

Обычный датчик давления воды, протокол Modbus-RTU RS485 датчик избыточного давления связи

Описание

Датчик избыточного давления, гидравлический датчик, гидравлический передатчик, пневматический датчик, пневматический передатчик, экономичный передатчик давления, серия TOP503

TOP503 (стандартный тип)
Обзор продукта и характеристики:
А, с использованием импортных чувствительных к давлению чипов;
B, расширенный производственный процесс, с Нулевой точкой, полной шкалой компенсации, температурной компенсации;
C, высокая точность и высокая стабильность усиления интегральной цепи;
D, Полная герметизация, ударопрочность, усталостная прочность, высокая надежность;
E, различные Выходные сигналы (общий аналоговый выход, цифровой RS485/RS232 выход, gprs беспроводной передачи);
F, небольшая структура, внешний диаметр может быть меньше 26 мм;
G, средняя температура до 800 градусов, соединительная нить, фланец, быстрый интерфейс, капиллярный и т. Д.;
H, может быть непосредственно совпадает с локальный дисплей головы (выход 4 ~ 20mA двухпроводной системы)
Область применения:
А, гидравлическая и пневматическая система управления;
B, нефтехимический, Защита окружающей среды, сжатие воздуха;
C, автоматизация зданий, система водоснабжения постоянного давления;
D, промышленный процесс обнаружения и контроля; Лабораторная проверка давления
F, проверка работы электростанции, локомотивная тормозная система;
E. Городской сети, нефтепровод больших и малых ГЭС давления конфигурацию сети приобретения (выход цифровой RS485 или беспроводной GPRS)
Продукт основные параметры:
Измеренная среда: газ, жидкость и пар (слабо коррозионные)
Диапазон:-100 кПа ~ 0-0,6мпа ~ 60 МПа ~ 800 МПа опционально
Выход: аналоговый выход: 2.0мв/В, 3.3мв/В, 100мв/В (четырехпроводная система)
Аналоговый выход: от 4 до 20 мА (двухпроводная/трехпроводная система), от 0 до 5 В постоянного тока, от 0 до 10 В постоянного тока, от 0,5 до 4,5 В постоянного тока (трехпроводная система)
Цифровой выход: RS485, RS232, беспроводное короткое расстояние (линия зрения 2000 метров) Сетевая передача, gprs беспроводной передачи
Полная точность: ±0. 1% FS (диапазон выше 60MPa), ±0. 25% FS, ±0. 5% FS
Источник питания: Датчик 10VDC (5 ~ 12VDC), передатчик 24VDC (12 ~ 36VDC)
Сопротивление изоляции: 1000 м/100В постоянного тока
Сопротивление нагрузки: ток Тип выхода: максимум 800, Тип выходного напряжения: больше 50 K
Средняя температура:-20 ~ 85 °C,-20 ~ 200 °C,-20 ~ 400 °C,-20 ~ 600 °C,-20 ~ 800 °C (опционально)
Температура окружающей среды:-20-85 °C
Температура хранения:-40-90 °C
Относительная влажность: 0-95% RH
Уровень герметизации: IP65/IP68
Перегрузка: 150% FS
Время отклика: 10 мс
Стабильность: ± 15% FS/год
Эффект вибрации: ±0. 15% FS/год (частота механической вибрации 20 Гц-1000 Гц)
Электрическое подключение: Авиационная вилка, плотный провод, водонепроницаемый разъем, разъем Hessman (международный стандарт) и т. д.; Стандартная проводка 3 метра
Соединение давления: 1/4NPT, G1/2, M14X1.5, M20X1.5, M24X1.5 и т. д., другие нити могут быть разработаны в соответствии с требованиями заказчика
Соединительный материал резьбы: нержавеющая сталь 304/316L
Выбор инструкции по уходу за изделием
TOP503-1M-mA-C-M20
Диапазон: 0-1 МПа; Выход: 4-20 мА; точность: 0.5% пс; резьба установки: M20X1.5
Другие требования требуют текстового описания, например, выход RS485 с помощью протокола Modbus-RTU и т. Д.
