Одна пара 4 канала промышленный беспроводный кран контроллер I/O пульт дистанционного управления RF Модуль входного сигнала релейный выход 1 Вт 3 км GFSK модуляции методу частотных скачков (от 11539 руб.)

Описание

Краткое описание продукта Это промышленный четырехканальный контроллер беспроводного переключателя, он обеспечивает максимальный четырехканальный вход сигнала и максимальный четырехканальный выход управления. Параметры могут быть изменены программным обеспечением ПК. Частота работы также изменяется переключателем на модуле. (16 Группа опционально), он оснащен простым интерфейсом и надежной производительностью. Используя этот модуль, пользователь может заменить проводное устройство беспроводным подключением, что значительно снижает стоимость и экономит много времени.

Особенности:

Dip переключатель для изменения частоты, 16Каналы s Electable Псевдослучайного изменения рабочей частоты Функция 3000МетровДальность передачи Параметры cOnfigurable Максимальная выходная мощность:1 Вт Чувствительность до-121 дБм Операционной Напряжение9 ~ 18В GFSKРежим модуляции Автоматическое соответствие и двунаправленный Антенный переключатель управления Диапазон рабочих температур:-40 ~ + 85 °C Вес: 143 г

Применение:

Беспроводной пульт дистанционного управления телеметрии Охранные системы Автоматизации зданий и безопасности Система контроля доступа

Техническими показателями

Параметр	Мин	Тип	Макс	Блок	Состояние
Состояние
Рабочее напряжение	9	12	18	V
Рабочая температура	-40	25	+ 85	°
Потребляемый ток
Rx ток	<20	MA
Tx тока	<200	MA
Ток холостого хода	<7	MA
Параметры RF
Выход мощность	30	ДБм
Чувствительность	-121	ДБм	@ 1200

Модуль функции:

Модуль имеет следующие режимы работы:

A)Параметр настройки режима:

В режиме настройки параметров пользователь может комбинировать модуль usb-передатчика (опционально, не входит в комплект) через терминал ПК для чтения или изменения параметров модуля.

B)В режиме реального времени

В режиме реального времени модуль будет контролировать состояние четырех входных портов, беспроводной сигнал будет выдан после изменения состояния, приемник синхронизирует 4 выхода после получения сигналов.

В этом режиме раб будет регулярно отправлять запрос хосту для запроса сигнала синхронизации. Если сигнал связи сбой, светодиодный сигнал тревоги горит, все выходы меняются на 0; если возвращенная информация информирует сигнал низкого уровня, то светодиодный сигнал тревоги мигает, все выходы меняются на 0.

C)Режим синхронизации

В режиме таймера хост будет периодически отправлять радио-сигналы о состоянии к рабу, после получения этого сигнала обновляется раб. Если раб не получает сигнал в течение пяти интервалов, будет гореть предупреждающий светодиодный индикатор, и все выходы изменятся на 0.

Интерфейс высокой четкости

Одна пара 4 канала промышленный беспроводный кран контроллер I/O пульт дистанционного управления RF Модуль входного сигнала релейный выход 1 Вт 3 км GFSK модуляции методу частотных скачков

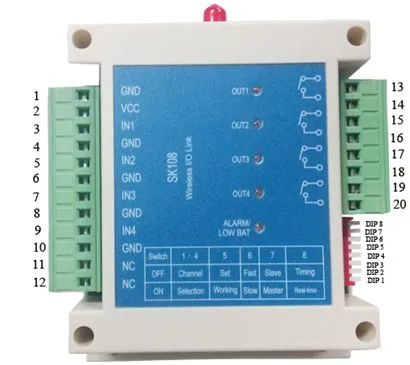

Именной	Pin-определения	Описание продукта:
1	GND	Мощность поставить отрицательная
2	VCC	Положительный источник питания
3	IN1	Первый вход переключателя, низкий эффективный
4	GND	Первый вход переключателя, низкий эффективный
5	IN2	Второй переключатель, низкий эффективный
6	GND	Второй переключатель, низкий эффективный
7	IN3	Третий переключатель, низкий эффективный
8	GND	Третий переключатель, низкий эффективный
9	IN4	Четвёртый вход переключателя, низкий эффективный
10	GND	Четвёртый вход переключателя, низкий эффективный
11	NC	Свободных
12	NC	Свободных
13	OUT1	Первый релейный контрольный выход
14	OUT1	Первый релейный контрольный выход
15	OUT2	Второй релейный контрольный выход
16	OUT2	Второй релейный контрольный выход
17	OUT3	Третий релейный контрольный выход
18	OUT3	Третий релейный контрольный выход
19	OUT3	Четвертое реле управления выходом
20	OUT3	Четвертое реле управления выходом
