Однофазный твердотельный регулятор напряжения переменного тока SSR 25A

㈠ Резюме

LSA-RСерия (английское название isLoncont твердотельный регулятор) внутренний набор фазовый триггер переключения цепи твердотельного регулятора напряжения, схема усиления привода, схема поглощения сопротивления емкости, односторонний или двухсторонний Тиристор является одним корпусом, ручная настройка с помощью потенциометра для изменения Напряжение на резистивной нагрузке, для регулировки выходной мощности 。 применение твердотельного регулятора напряжения in110-265VacOn сетке, внешнем connection470K-560Kpotentiometer, дальность сдвига фазы 0°-170 °, ток утечки меньше чем 12 мА 。 улучшенная благодаря встроенной специальной цепи драйвера, стабильная производительность при высокой В настоящее время 。

Особое внимание следует обратить на отсутствие изоляции между входным концом управления и выходным концом потенциометра, подключенного к серии твердотельного регулятора напряжения, изоляция должна учитываться при установке потенциометра, он обычно используется в ситуации резистивной нагрузки с низким спросом ручного управления.

Напряжение изоляции между терминалом и Опорной пластиной больше than2000Vac, пожалуйста, обратитесь к однофазному твердотельному реле переменного тока для мер предосторожности.

Если контрольный конец должен быть изолирован от выходного конца, пожалуйста, используйте небольшой однофазный изолированный твердотельный модуль регулятора напряжения переменного тока 。

㈡ Текущий сорт и модель выходного терминала нагрузки твердотельного регулятора напряжения приведены в таблице ниже:

Boundary граничный Размер твердотельного регулятора напряжения:

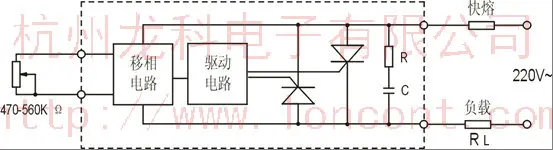

Схема внутреннего блока и схема подключения:

Обычный тип и полуволнистый Тип

Тип усиления

㈥ Двухполосный твердотельный регулятор напряжения: два регулятора напряжения интегрированы, винтовой прессованный электрод, тип установки, прост в использовании. правильный выбор для большого количества интенсивных приложений. есть двойной 16a, двойной 25a, двойной 40athree спецификации, тип isLSA-2P16DR, LSA-2P25DR, LSA-2P40DR. между "D" двумя способами.
