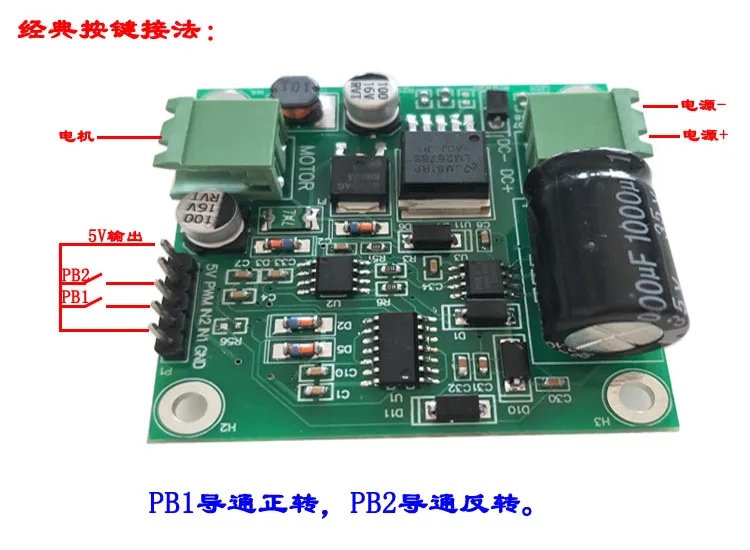

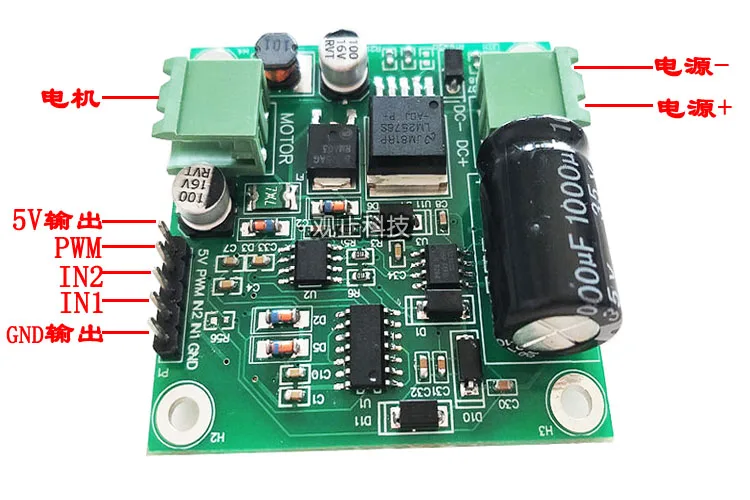

Одноканальный модуль привода двигателя постоянного тока 12v24v15A Высокая Мощность ШИМ контроль скорости H Мост

Список доставки: пластина водителя x1pcs, выходное сиденье x2pcs

Модель продукта: GZ-PMDC-300A

Описание продукта: один модуль привода двигателя постоянного тока 12А, добавить нежное тепло может достигать 15а. поддерживает вход напряжения 11-27 в. есть выход 5 В, может быть источник питания с одним микрокомпьютером, также может сделать ключ управления выходной мощностью, есть Электростатическая схема разряда.

Диапазон входного напряжения: DC 11 V ~ 27 V

Номинальное входное напряжение: DC 12 V/24 V

Количество выходных каналов: 1 канал

Номинальный выходной ток на канал: 12A

Пиковый выходной ток на канал: 100A

Номинальная выходная мощность каждой цепи: 144 Вт (12 В питания); 288 Вт (24 В питания)

Напряжение управляемого сигнала: 3-6,5 в

Контроль тока сигнала на канал: 3 ~ 11 мА

Поддержка частотного диапазона ШИМ: 0-20 кГц

Минимальная Эффективная ширина импульса ШИМ: 10 US

Рабочая температура:-25℃ ~ 80℃

Внешние размеры: 50 мм * 50 мм * 16 мм

Обратите внимание, что блок питания не должен быть обратно подключен, рекомендуется подключить предохранитель 20A в серии у источника питания. напряжение не должно превышать 27 в, в противном случае модуль может сгореть

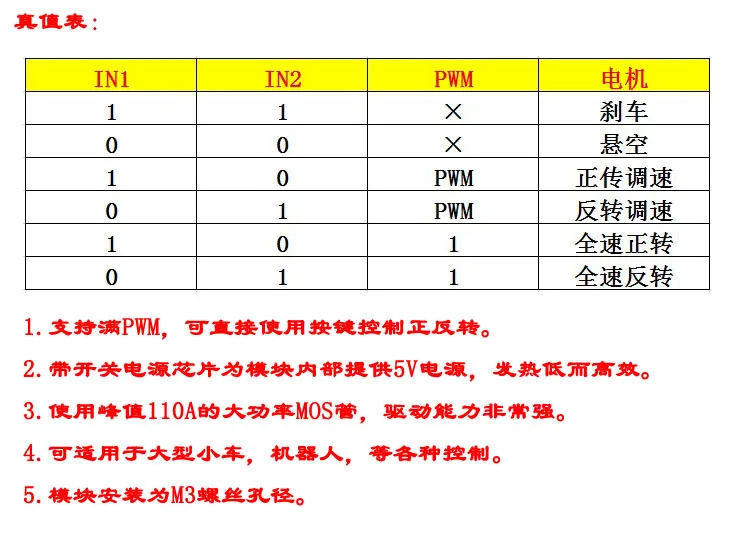

Логика управления сигналом: где 0-низкий уровень, 1-высокий уровень, X-любой уровень, это высокий уровень пространства-времени.

'
