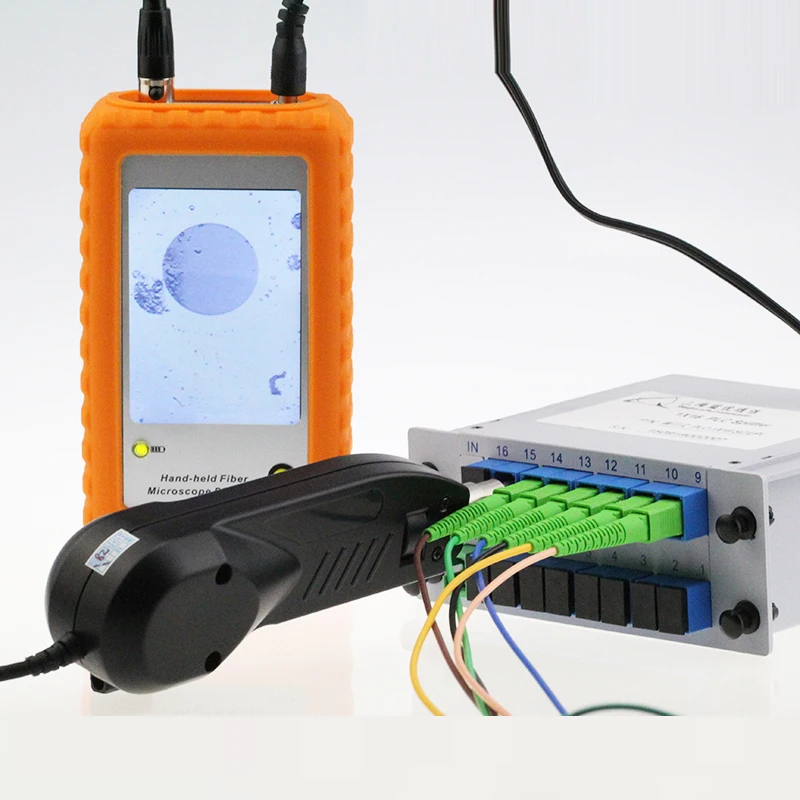

Оптический модуль 400X волоконно-оптический инспекционный микроскоп волоконно-оптический разъем концевой инспектор

На торце оптоволоконного разъема есть грязь или мелкие частицы, которые невидимы незащищенным глазом, что может привести к блокировке оптического сигнала, или привести к повреждению волоконно-оптического волокна или даже повредить светильник, нанеся значительное повреждение всей системы связи. Наконечник оптоволоконного разъема должен быть проверен и очищен перед подключением оптоволоконного разъема. Проверка концевой поверхности волокна является ключом к снижению затрат на техническое обслуживание, повышения эффективности поиска и устранения неисправностей и обеспечения качества передачи. Этот продукт поставляется с 3,5 дюймового дисплея и диагональю 5 дюймов и 9-дюймовый дисплейный является необязательным. Пожалуйста, приобретайте его в соответствии с вашими потребностями. По умолчанию 3,5 дюймового дисплея. Пожалуйста, сообщите продавцу, если у вас есть особые потребности.

Основная функция:

Быстро и легко проверить

Может быть непосредственно проверен, или может быть вставлен в фланец для проверки концевой поверхности волокна на наконечнике 2,5 мм или 1,25 мм.

Широко используется проверка торцевой поверхности волокна

Такие как DWDM, SDH, SONET оборудование и различные оптоволоконные стеллажи, оптические переключатели, оптические распределительные коробки и т. Д.

Коэффициент усиления

3,5 дюймовый TFT ЖК-дисплей высокой четкости с разрешением 220000 пикселей увеличивает изображение в 250 раз, что облегчает определение состояния концевой поверхности волокна.

Внешний компьютер может записывать результаты тестирования

Подключенный к компьютеру через usb-кабель-адаптер, тестовая картинка может храниться в компьютере

Технические параметры:

Конкретные показатели

Увеличение 300X (5-дюймовый экран монитора) 250X (3,5-дюймовый экран дисплея)

Разрешение 0,5 мкм

Экран дисплея 3,5 ”TFT-LCD, 960x240 пикселей

Выход система цветного телевидения PAL/NTSC

Поддержка тестового адаптера волокна типа 2,5 мм ПК адаптер

Тест: PC разъем для FC/SC/ST/E2000 волоконный патч-корд

1,25 мм адаптер для ПК

Тест: пк разъем для LC/MU волокна патч-корда

2,5 мм APC адаптер

Тест: APC разъем для FC/SC/ST/E2000 волоконный патч-корд

1,25 мм APC адаптер

Тест: APC разъем для LC/MU волокна патч-корда

FC/SC/ST/E2000

Тест: Концевая поверхность волокна в адаптере FC/SC/ST/E2000

Адаптер LC/PC адаптер

Тест: оптоволоконная Торцевая поверхность внутри LC/PC Адаптера SC/APC

Тест: оптоволоконная Торцевая поверхность внутри SC/APC адаптер FC/APC

Тест: оптоволоконная Торцевая поверхность внутри FC/APC адаптера LC/APC

Тест: оптоволоконная Торцевая поверхность внутри адаптера LC/APC

Другое запчасти

Батарея/мощность 3,7 V, 4500mA перезаряжаемая литиевая батарея/5 V/1A литиевая батарея зарядное устройство

Вес/объем 1,5 кг

Температура работы/хранения-20 °C-+ 50 °C,-30 °C-+ 60 °C,

Покупка список конфигурации

Описание модели: FVM-100

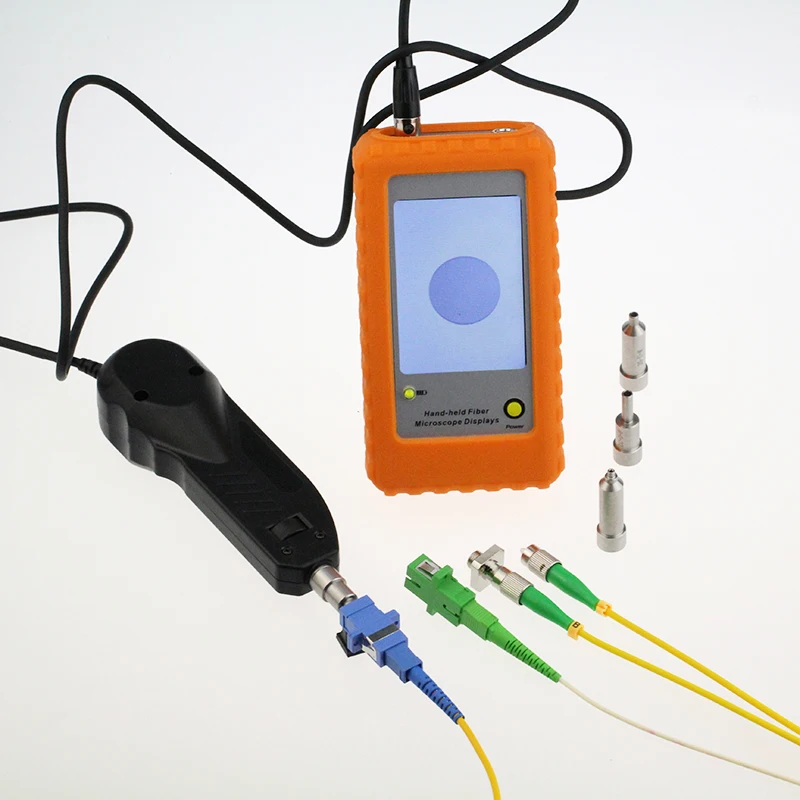

Стандартная конфигурация: 1 контрольная ручка, 1 хост дисплея, 1 2,5 мм адаптер ПК, 1 1,25 мм адаптер ПК, FC/SC/ST/E20001, 1 LC/PC адаптер

Другие варианты Список вариантов адаптера:

Один 2,5 мм APC адаптер, один 1,25 мм APC адаптер, Один SC/APC адаптер, один FC/APC адаптер, один LC/APC адаптер и один AV/USB конвертер.

Крепление конфигурации

Зарядное устройство, инструкция, чехол для переноски, литиевая батарея, заводской сертификат
