| Основная информация |
| Серия продукта |
| OsiSense XC |
| Серийный номер |
| Стандартный типа |
| Тип продукта |
| Концевой выключатель |
| Продукт короткое название |
| XCKN |
| Сенсор дизайн |
| Компактное |
| Онтология типа |
| Фиксированный |
| Тип джойстика |
| Вращающаяся головка |
| Материал |
| Пластик |
| Материал корпуса |
| Пластик |
| Материал головки |
| Пластик |
| Фиксированным режимом |
| С помощью онтологии |
| Захватный механизм движения |
| Спин |
| Оператор вид |

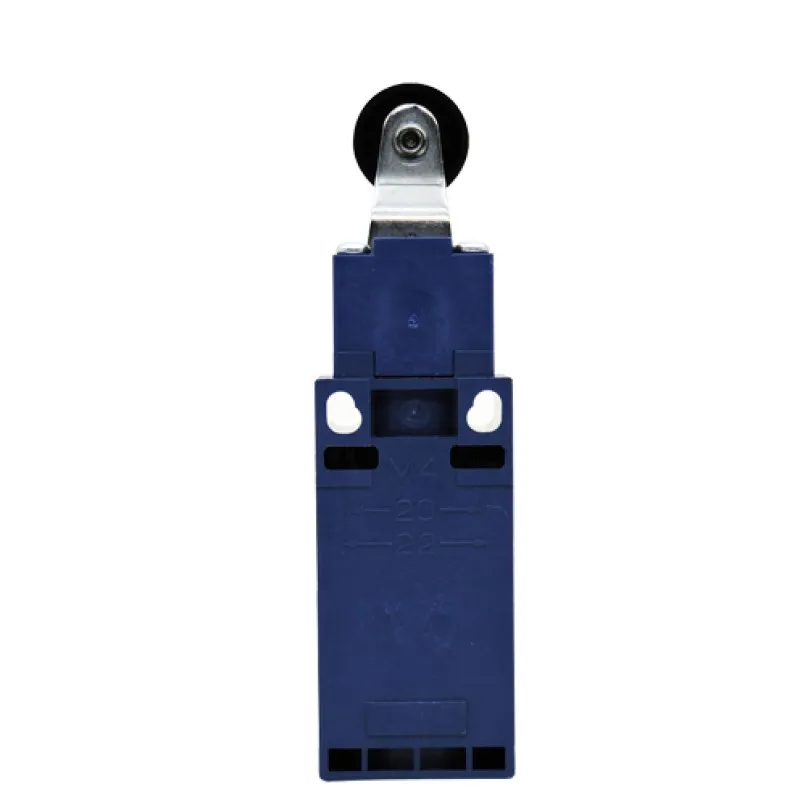

| Пружинный возвратный ролик рокер Термопластик |
| Метод типа |
| Боковой Motion, 2 стороны |
| Кабельный ввод отверстие |
| 1 для КАБЕЛЬНОГО САЛЬНИКА M20x1.6, внешний диаметр кабеля: 7… 13 мм |
| Количество полюсов |
| 2 |
| Тип контакта |
| 1 NC + 1 NO |
| Действием контакта |
| Мгновенная |
| Дополнительная информация |
| Трек |
| 24/40 мм |
| Переключатель спусковой механизм |
| 30 ° выпуклая кромка |
| Функциональная электрическая схема |
| Винтовой зажим, Сила зажима: 1x0,34. .. 2x1,5 мм² |
| Свяжитесь с изоляции формы |
| Zb |
| Силой открыть |
| У |
| Принудительное минимальный крутящий момент |
| 0,15 нм |
| Мин всплывающие предупреждения крутящего момента |
| 0,1 нм |
| Рабочая скорость |
| 1,5 м/с |
| Сенсорный экран линии регулирования |

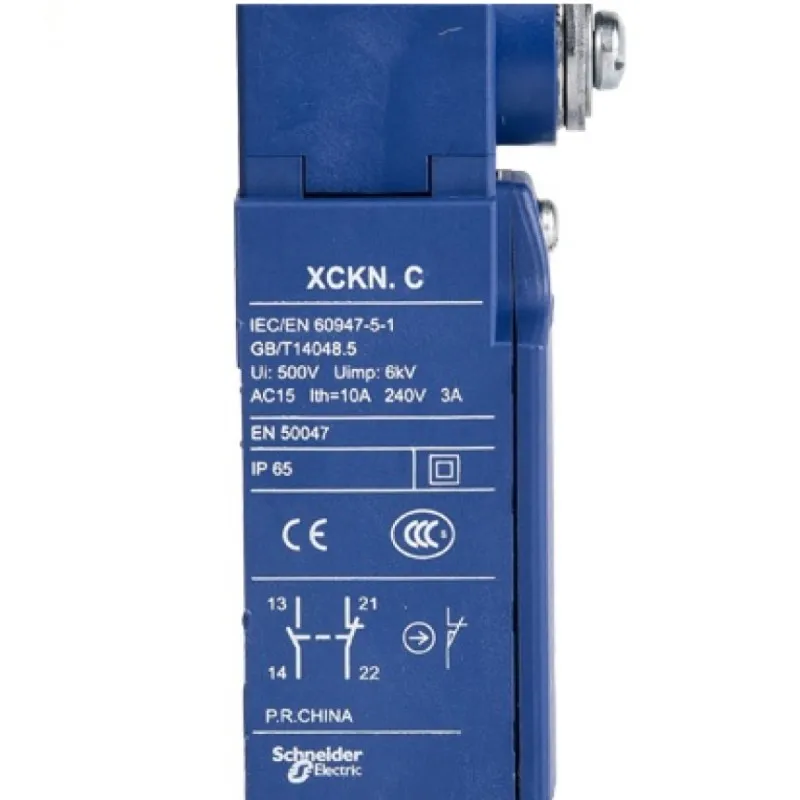

| A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A в соответствии с EN/IEC 60947-5-1 приложение A |
| R300, DC-13 (Ue = 250 V), Ie = 0,1 A в соответствии с EN/IEC 60947-5-1 приложение A |
| Номинальное напряжение изоляции [Ui] |
| 300 V в соответствии с UL 508 |
| 500 В (степень загрязнения 3) в соответствии с IEC 60947-1 |
| 300 В в соответствии с CSA C22.2 No 14 |
| Номинальное импульсное выдерживаемое напряжение [Uimp] |
| 6 кв в соответствии с МЭК 60664 |
| 6 кв в соответствии с IEC 60947-1 |
| Защита от короткого замыкания |
| 10 а предохранитель, Тип предохранителя gG |
| Электрическая жизнь |
| 5000000 циклов, DC-13, 120 В, 4 Вт, рабочий рейтинг <60 циклов/мин, коэффициент нагрузки: 0,5 в соответствии с IEC 60947-5-1 приложение C |
| 5000000 циклов, DC-13, 24 В, 10 Вт, номинальное рабочее значение <60 раз/мин, коэффициент нагрузки: 0,5 в соответствии с IEC 60947-5-1 приложение C |
| 5000000 раз, DC-13, 48 В, 7 Вт, рабочий рейтинг <60 раз/мин, коэффициент нагрузки: 0,5 в соответствии с IEC 60947-5-1 приложение C |
| Срок службы |
| 10000000 раз |
| Ширина |
| 30 мм |
| Высота |
| 108 мм |
| Глубина |
| 44,5 мм |
| Вес продукта |
| 0,175 кг |
| ISO n° 1 Терминал |
| (21-22) NC |
| (13-14) нет |
| Окружение |
| Ударопрочность |
| 45 gn для 11 MS в соответствии с IEC 60068-2-27 |
| Антивибрационная конструкция |
| 25 gn (f = 10… 500 Гц) в соответствии с IEC 60068-2-6 |
| Уровень защиты IP |
| IP65 согласно МЭК 60529 |
| IK с настенным креплением уровень защиты |
| IK04 в соответствии с EN 50102 |
| Защита от перенапряжения Тип |
| Класс II в соответствии с МЭК 61140 |
| Класс II в соответствии с NF C 20-030 |
| Рабочая температура |
| -25 лет. .. 70 ° C |
| Окружающая температура хранения |
| -40… 70 °C |
| Защитный чехол для лечения |
| TC |
| Сертифицированный продукт |
| CCC |
| Соблюдении всех стандартов |
| EN 60947-5-1 |
| EN 60204-1 |
| IEC 60204-1 |
| UL 508 |
| CSA C22.2 Нет 14 |
| IEC 60947-5-1 |
