Описание

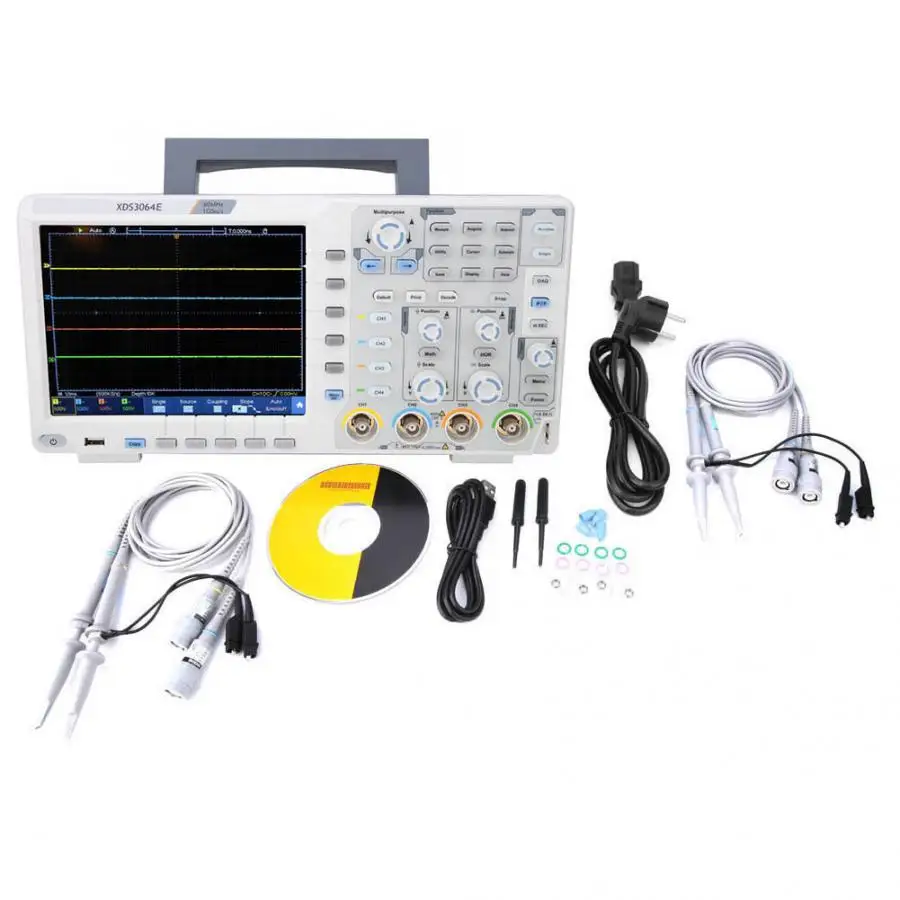

OWON XDS3064E 60 МГц 8 бит для сенсорного экрана с низким Шум цифровой осциллограф 4-канальный 110-240 V
Особенности:
Полоса пропускания 60 МГц-200 МГц, частота образца 1GS/s. 8-bit или 14-bit с высоким разрешением АЦП. Максимальная длина записи 40 м 70000 wfms/s частота обновления сигнала. Низкий уровень окружающих шумов. Не будет мешать другим, пусть люди используют более удобные. 8 дюймов 800x600 ЖК-дисплей с высоким разрешением, дополнительный сенсорный экран, более удобный опыт работы. Поддержка SCPI и LabVIEW.Он имеет многофункциональный триггер и функцию декодирования шины. Многоинтерфейсная интеграция-usb-хост, usb-устройство, usb-порт для PictBridge, LAN, AUX и VGA.Параметры:
Состояние: 100% новый
Материал: металл + пластик
Цвет: как показано на изображении
Вилка: EU, US, UK, AU (опционально)
Модель > | XDS3064E > | |
Пропускная способность > | 60 МГц > | |
Частота дискретизации > | 1GS/s > | |
Вертикальное разрешение (A/D) > | 8 бит > | |
Длина записи > | 40 м > | |
Сигналов частота обновления > | 45000 осциллограмм/s > | |
Горизонтальная шкала (s/div) > | 2ns/div-1000 s/div, шаг за 1-2-5 > | |
Время подъема (на входе, типичное) > | ≤5. 8ns > | |
Канал > | 4 > | |
Дисплей > | 8 \ "цветной ЖК-дисплей, 800x600 пикселей-сенсорный экран > | |
Вход сопротивление > | 1MΩ ± 2%, параллельно с 15pF ± 5pF > | |
Развязка между каналами > | 50 Гц: 100: 1, 10 МГц: 40: 1 > | |
Вход Напряжение > | 1mом ≤ 300 Vrms > | |
DC усиления точность > | ± 3% > | |
DC точности > | Average≥16: ± (3% Чтение + 0,05 div) для V > | |
Зонд коэффициент затухания > | 0.001X-1000X, шаг за 1-2-5 > | |
Ответ LF (AC,-3 дБ) > | ≥5 Гц (на входе, AC муфта,-3 дБ) > | |
Частота образца/точность времени реле > | ± 1ppm > | |
Интерполяция > | Грех (х)/х > | |
Точность интервала (T) (полная полоса пропускания) > | Один: ± (1 интервал времени + 1 ppm x Чтение + 0.6ns); средний &; 16: ± (1 интервал времени + 1 ppm x Чтение + 0.4ns) > | |
Вход муфта > | DC, AC и GND > | |
Вертикальной чувствительностью > | 1mV/дел-10 V/div (при вводе) > | |
Триггер Тип > | Край, видео, пульс, наклон, Runt, Timeout, Nth Edge, Logic, I2C, RS232, и CAN > | |
Автобус декодирование > | 2c, RS232 и CAN > | |
Режим запуска > | Авто, нормальный и одиночный > | |
Вертикальный диапазон > | ± 2 V (1mv/дел-50mv/div), ± 20 V (100mv/дел-1 V/div), ± 200 В (2 в/div-10 В/div) > | |
Частота линии/поля (видео) > | Стандарт NTSC, PAL и SECAM > | |
Измерение курсора > | V и T между курсорами, V и T между курсорами и авто-курсорами > | |
Автоматическое измерение > | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, + ширина,-ширина, + пошлина,-пошлина, рабочий цикл, задержка A справа B вверх, задержка A справа B вниз, + Количество импульсов,-количество импульсов, число краев подъема, количество кромок падения > | |
Сигналов математика > | +,-, X,/, FFT > | |
Хранение сигналов > | 100 сигналов > | |
Lissajou \'s Рисунок > | Пропускная способность > | Полная пропускная способность > |
Разность фаз > | ± 3 градуса > | > |
Связь Интерфейс > | Usb-хост, usb-устройство, usb-порт для PictBridge, Trig Out (P/F), LAN > | > |
Счетчик частоты > | В наличии > | > |
Питание > | 100 V-240 В переменного тока, 50/60Hz кошка пижамы для малыша II > | > |
Предохранитель > | 2А, т Класс, 250 В > | > |
Размеры (Ш x В x Г) > | 340x177x90 мм/13.4x7.0x3.5in > | > |
Вес > | 2,60 кг > | > |
Посылка список:
(1 шт.);Осциллограф
1 х Инструкция по эксплуатации
CD-диск-1 шт.
2 х зонд
2 х зонд комплект для ремонта
1 x Кабель для передачи данных
1 x Мощность кабель
Характеристики
- Бренд
- owon
- Материалы для самостоятельного изготовления
- Электрический
- Разрешение дисплея
- 640*480 Пикселей
- Размер дисплея
- 7 Дюйм(ов) и Выше
- Цифровых каналов
- 1
- Ширина браслета
- 60-99 МГц
- Частота дискретизации в реальном времени
- 1GSa/S
