Оздоровительный Модель: ws-ah64-c 30-50mpa Портативный пневматический гидростатическая Тесты насос станции для цилиндра Тесты ING

Описание

Бесплатная доставка Модель: ws-ah64-c 50 mpa высокого давления пневматического привода высокого давления жидкости

Система, переносная жидкая системный блок высокого давления, испытательная скамья для испытания на давление, ручная Жидкостная система

Система жидкого насоса для жидкого насоса включает модель ws-ah64-c, готовую к соединению, готовящуюся к генерированию эксплуатационное давление до 80МПа. Он подходит для питания целого ряда средних, таких какМасло, вода Или агрессивных жидкостей. По мере давления будет генерироваться с помощью пневматического насоса. электрическое подключение не понадобится. Чтобы управлять этой системой, жидкий насос с воздушным приводом должен быть оснащен блоком воздушного управления с комбинированным фильтром и водяным сеперором, регулирующий давление клапан, манометр давления, а также ручной снимающий клапан. В этой операции, насос будет установлен на танке из нержавеющей стали в каркасе из нержавеющей стали в компактном и компактном состоянии. ВысокаяМанометр, пневматический клапан, пневматический клапан, загрузочный клапан Желаемое рабочее давление может быть достигнуто путем регулировки давления воздушного воздуха. Когда давление воздушного воздуха и выходное давление достигают баланса, насос прекращает давление наполнения, а выходное давление остается при предустановленной стоимости. Эта гидравлическая Единица может использоваться для всех видов испытаний на давление и Тестовых Инструментов для исследовательских и испытательных институтов или для другие функции, требующие определенного давления. Конфигурация систем включает: Манометр воздуха, датчик давления на выходе (на первой линии панели) Мяч для рук (для контроля на/ФФ системы), регулятор давления воздуха (для контроля давления воздуха) Загрузочный игольчатый клапан (для снятия высокого давления), он находится на второй линии, а также включает 1 комплект воздуха AH64 жидкостного насоса, /4 литра гидравлический бак внутри шкафа и смежные трубопроводы

Технические параметры Тип WS-AH64-C Давление воздуха езды 3-8bar Макс. давление на выходе (На воздухе под давлением 8бар) 50Mpa Поколение давления Модель жидкого насоса Модель: AH64 Давление соотношение 64: 1 Расход воздуха 0.6-1.2 м3/мин Рабочая среда Масло, вода, некоррозионные жидкости Для вождения Средний Сжатого воздуха Емкость резервуара для масла/воды 4L или 13 литров, Может быть дополнительно Размеры (Ш x Г x В) 500 х 450 х 450 мм Модель AH64, максимальная скорость наполнения составляет примерно 5-5.5 литров на мин, при увеличении давления скорость потока снижается Спецификация насоса AH64 как bellow для ссылки, это также для жидкостной системы

Технические данные насоса внутри шкафа

Давление воздуха 7 бар насос рабочая производительность
Модель	Максимальная выходная Давление (бар)	Максимальное выходное давление жидкости 1mpa = 10 бар = 10 кг/см2
		20	40	70	100	150	200	300	400	450	500	550	600	700	900	1200	1700	2350
		Максимальный расход жидкости л/мин
AH16	132	24.84	18.5	14.7	11.2	9.05
AH20	160	16.2	13.9	12.8	10.09	8.63
AH28	232	12.8	11.9	9.4	8.9	7.1	6.4
AH40	531.2	10.7	9.37	8.03	6.53	5.22	4.98	4.12
AH64	498	5.51	5.17	4.74	3.53	3.34	2.82	2.51	2.10	1.29
AH80	640	4.44	3.95	3.26	3.23	2.82	2.62	2.32	2.13	1.63	1.43	1.23	1.04
AH100	830	3.93	3.47	3.01	2.73	2.65	2.51	2.37	2.01	1.75	1.62	1.51	1.37	1.25
AH130	1079	2.48	2.44	2.41	2.36	2.31	2.18	2.04	1.90	1.7	1.6	1.53	1.45	1.31	1.12
AH170	1411	1.82	1.8	1.78	1.76	1.73	1.71	1.66	1.61	1.50	1.46	1.35	1.20	0.97	0.85	0.79
AH240	1992	1.57	1.55	1.54	1.51	1.48	1.45	1.43	1.42	1.38	1.37	1.14	0.92	0.81	0.76	0.57	0.34
AH300	2490	1.23	1.12	1.05	0.98	0.85	0.76	0.64	0.61	0.58	0.55	0.52	0.48	0.45	0.41	0.37	0.22	0.18
AH400	3200	0.98	0.85	0.63	0.62	0.52	0.41	0.3	0.29	0.28	0.27	0.26	0.25	0.24	0.23	0.21	0.18	0.1

Аппликации

Гидростатические и манометрические испытания для клапанов, труб и трубок, реле давления, реле давления, цистерны, шланги, трубы и трубки, манометры, баллоны и т. д. Гидростатические и динамические испытания компонентов воздушных судов

Чертеж системы жидкостного насоса

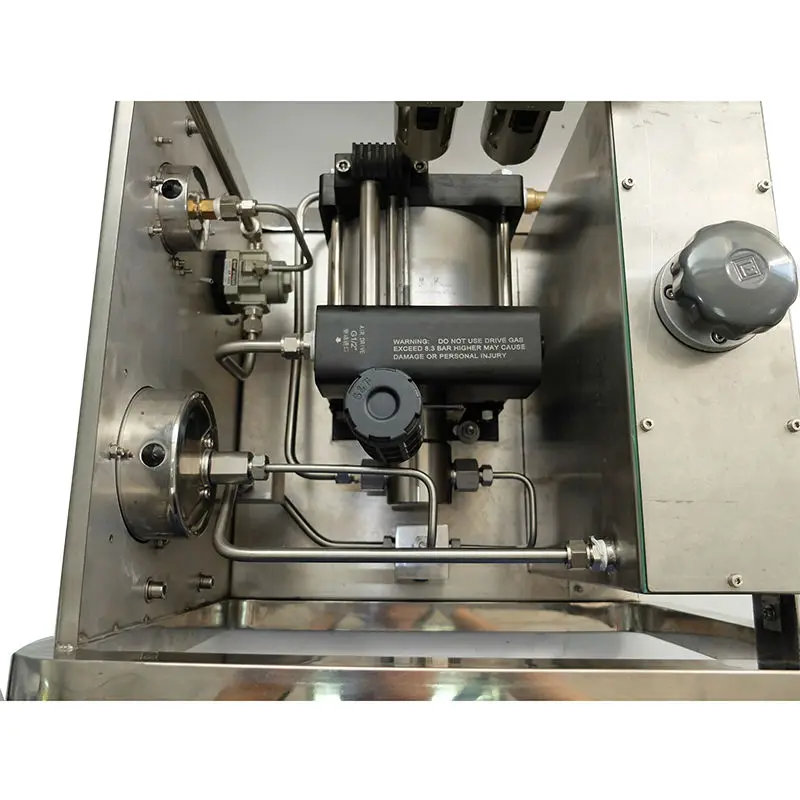

Реальные фотографии системы жидкостного насоса
