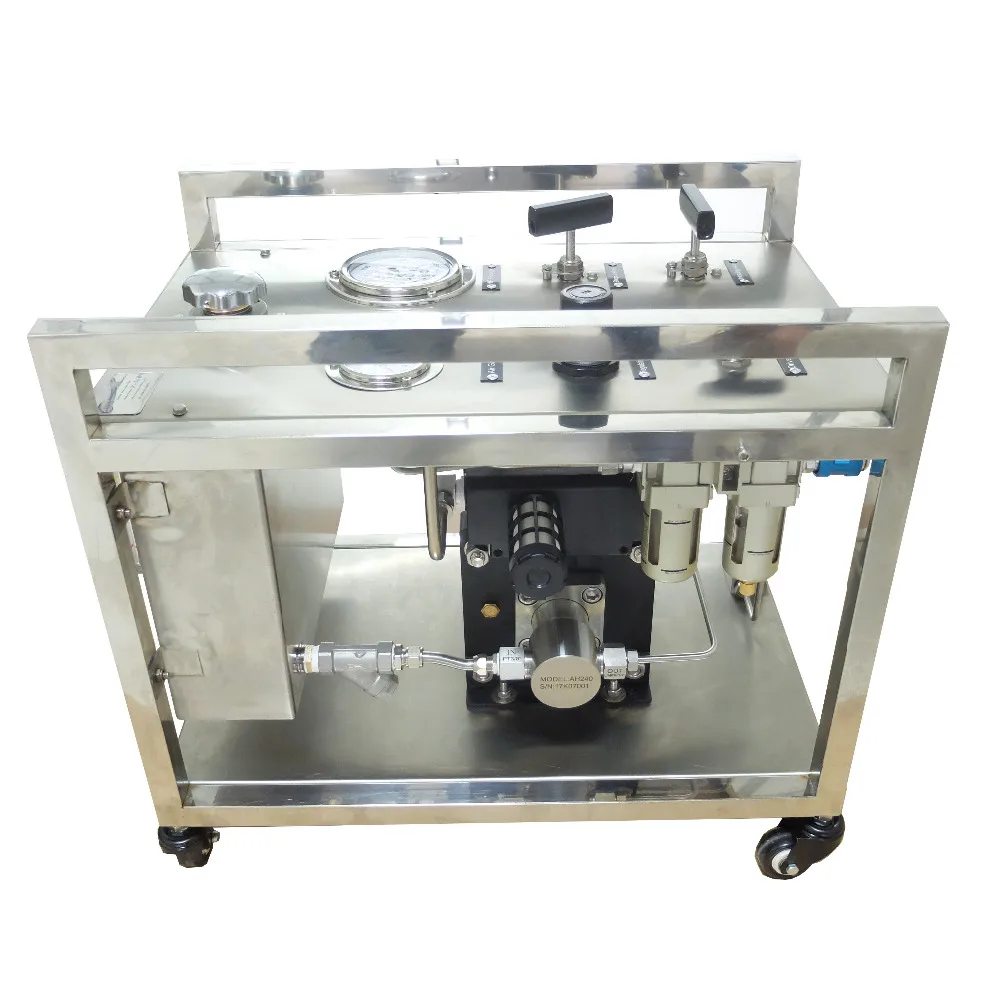

Оздоровление; Модель: WS-AH40 20-30 мпа портативная маленькая пневмогидравлический испытательная станция давления для гидростатического тестирования (от 111031 руб.)

Описание

Высококачественная Модель: WS-AH40 32 МПа портативный пневмогидравлический оборудование для тестов давления, портативный

Воздушный привод гидроиспытательное оборудование, гидравлическая испытательная система высокого давления

Система жидкого воздушного насоса включает WS-AH40 модель является полным гидравлическим блоком, готовым к подключению, которые предназначены для генерирования рабочего давления до 32МПа. Он подходит для питания различных средних, таких какМасло, вода или коррозионные жидкости. Так как давление будет генерироваться с помощью пневматического насоса. электрическое соединение не будет необходимо. Для работы этой системы воздушный привод жидкого насоса должен быть оснащен блоком воздушного управления комбинированным фильтром и сепаратор воды, регулирующим давление клапан, манометр и ручной предохранительный клапан. В этой операции насос будет установлен на бак из нержавеющей стали в раме из нержавеющей стали компактным и экономичным способом. ВысокаяНа панели будут установлены манометры, игольчатые клапаны высокого давления и регуляторы давления воздуха. Желаемое рабочее давление может достигать путем регулировки давления воздуха. Когда водительское давление воздуха и выходное давление достигают баланса, насос останавливает давление наполнения и выходное давление остается на заданном значении. Этот гидравлический блок используется для всех видов испытаний давления и инструментов для исследований и тестов или для других функций, требующих определенного давления. Конфигурация систем включает: Манометр воздуха, манометр (на первой линии панели) Ручной шар (для контроля ВКЛ/Ф системы), воздушный клапан регулятора давления (для контроля давления воздуха) Выпускной игольчатый клапан (для контроля выхода высокого давления), загрузка игольчатого клапана (для сброса высокого давления) А также включает в себя 1 комплект AH40 воздушный привод жидкого насоса, 10 литров гидравлического бака внутри шкафа и сопутствующих трубопроводов

Технические параметры

Тип	WS-AH40
Привода воздуха высокого давления	3-8bar
Макс. Выходное давление (При давлении воздушного привода 8 бар)	32Mpa
Поколение давления	Модель жидкого насоса воздушного привода: AH40
Давление соотношение	40: 1
Расход воздуха	0,6-1,2 m3/мин
Рабочая среда	Масло, вода, некоррозионные жидкости
Звено	Сжатого воздуха
Емкость бака для масла/воды	10L
Размеры (Ш x Г x В)	500x350x530 мм

Модель AH40, максимальная скорость наполнения составляет около: 8-10 литров в минуту, при росте давления, скорость потокаПоставляется вниз Спецификация насоса AH40 как ниже для справки, это также для жидкой системы

Оздоровление; Модель: WS-AH40 20-30 мпа портативная маленькая пневмогидравлический испытательная станция давления для гидростатического тестирования

Технические данные насоса AH внутри

Воздушный привод давление 7 бар насос рабочая производительность
Модель	Максимальная выходная мощность Давление (крючок)	Максимальное выходное давление жидкости 1Mpa = 10 бар = 10 кг/CM2
		20	40	70	100	150	200	300	400	450	500	550	600	700	900	1200	1700	2350
		Максимальный расход жидкости л/мин
AH16	132	24,84	18,5	14,7	11,2	9,05
AH20	160	16,2	13,9	12,8	10,09	8,63
AH28	232	12,8	11,9	9,4	8,9	7,1	6,4
AH40	531,2	10,7	9,37	8,03	6,53	5,22	4,98	4,12
AH64	498	5,51	5,17	4,74	3,53	3,34	2,82	2,51	2,10	1,29
AH80	640	4,44	3,95	3,26	3,23	2,82	2,62	2,32	2,13	1,63	1,43	1,23	1,04
AH100	830	3,93	3,47	3,01	2,73	2,65	2,51	2,37	2,01	1,75	1,62	1,51	1,37	1,25
AH130	1079	2,48	2,44	2,41	2,36	2,31	2,18	2,04	1,90	1,7	1,6	1,53	1,45	1,31	1,12
AH170	1411	1,82	1,8	1,78	1,76	1,73	1,71	1,66	1,61	1,50	1,46	1,35	1,20	0,97	0,85	0,79
AH240	1992	1,57	1,55	1,54	1,51	1,48	1,45	1,43	1,42	1,38	1,37	1,14	0,92	0,81	0,76	0,57	0,34
AH300	2490	1,23	1,12	1,05	0,98	0,85	0,76	0,64	0,61	0,58	0,55	0,52	0,48	0,45	0,41	0,37	0,22	0,18

Приложений

Гидростатические испытания и испытания под давлением для клапанов, труб и трубок, давления, реле давления, резервуаров, шлангов, труб и трубопроводов, манометров, цилиндров и т. д. Гидростатические и динамические испытания для компонентов самолета
