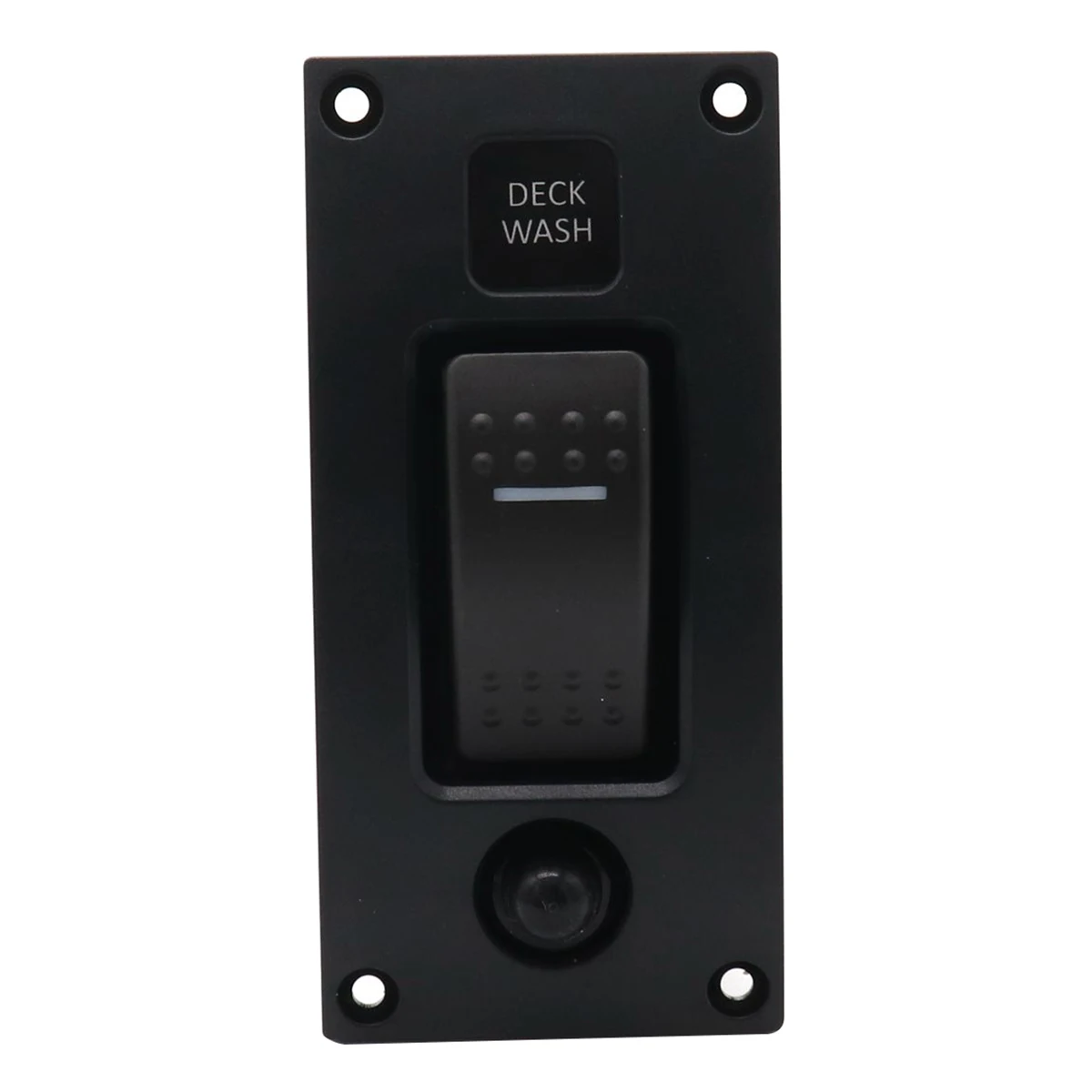

Панель управления для мытья палубы, C-7, герметичная, IP66, водонепроницаемая, вкл/выкл, для морской лодки, переключатель для мытья палубы, для серии SP33, обычная панель s

Описание

Особенности:
Современный дизайн одинарная панель переключателя
C-7 герметичный переключатель IP66 с двойным напряжением (12-24 В)
Модуль подсветки этикеток позволяет легко распознавать в темноте
Идеально сочетается с обычными панелями серии SP33
Управление одним блоком вкл/выкл, таким как палубная стиральная машина или другие устройства
Параметры:
Цвет: черный
Материал: АБС-пластик
Защита цепи: 20А Кнопка сброса автоматический выключатель
Максимальный ток: DC 12 V 20A/24 V 10A
Глубина панели: 75 мм
Размер продукта: 114x54 мм
Размеры крепления: 103x43 мм
Водонепроницаемый Рейтинг: IP66
Функция: ВКЛ-ВЫКЛ
Установка инструкции
1. Отключите всю мощность (AC & DC).
2. Вырезанное отверстие для установки с предоставленным шаблоном.
3. Подключите положительный провод (красный) к источнику питания постоянного тока (аккумуляторы) и светодиодный отрицательный провод (желтый) к отрицательной шиной постоянного тока.
4. Подключите положительный полюс устройства к нагрузочному терминалу выключателя. Подключите отрицательный полюс устройства к отрицательной шиной.
5. Установите панель переключателей с помощью прилагаемых саморезов.
6. Повторно подключите все мощности переменного и постоянного тока. Включите и выключите все ответвления, чтобы проверить, работает ли панель нормально
Посылка включает в себя:
1 х панель управления для мытья палубы
4 х винтов
Руководство пользователя (1 шт.)
Примечание:
Возможны отклонения в 1-3 см (0,4-1,18 ") из-за ручного измерения и незначительные отклонения цвета для различных настроек дисплея.
Спасибо за понимание, хорошего дня!
Упаковочный лист

1 х панель управления для мытья палубы
4 х винтов
Руководство пользователя (1 шт.)
