Описание

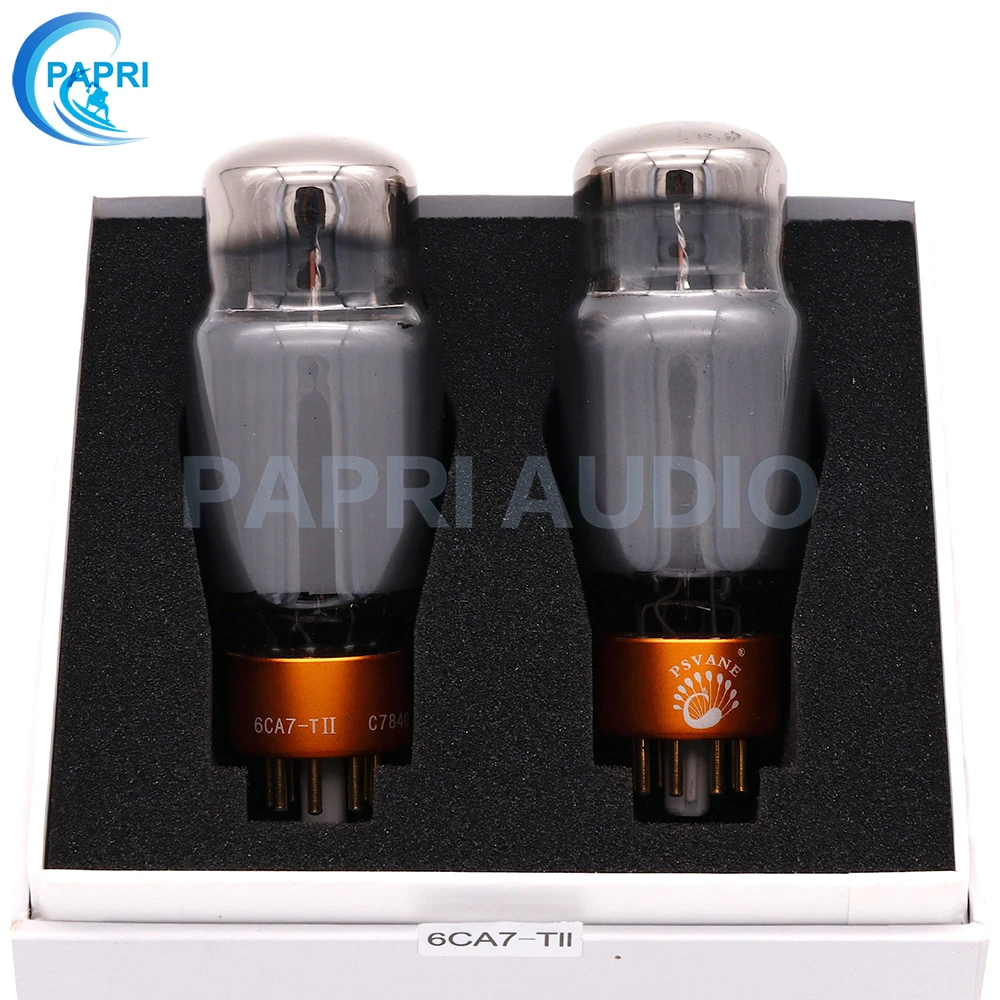

Совершенно новая PSVANE MARKII вакуумная трубка
Описание:
Артикул: 6CA7 (коллекционное издание)
Количество: 2 шт. (1 подходящая пара)
Обогреватель
UH ........................ 6,3 V
IH ........................ 1,5 A
Статический параметр
МкА ........................ 250 V
Ug2. ......................... 250 V
Ug3. ......................... С напряжением 0 В
-Уг1 ............................... 12,2 В
Ia ........................ 100 мА
Gm ........................ 11 mA/V
Ri ........................ 15 кОм
μg1-g2. ........................ 11
Максимальное значение
МкА ........................... 800 V
Ug2.…… .. 500 V
Ug1.…… .. -100 V
ПА…… .. 25 Вт
Pg2.…… .. 8 W
Ik ........................... 150 мА
Rg1
С катодным уклоном ........................... 0,7 МОм
С фиксированным уклоном ....................... 0,5 МОм
Uh-k. ................. ± 100 V
Tbulb ........................... 250 ℃
Прямая межэлектродного емкости
Вход ........................ 15,2 PF
Выход ........................ 8,4 PF
Сетка для плиты ........................ 1,1 PF
Сетка для того, чтобы нити ......... 1,0 PF
Катод нити накала ............... 10 пФ
Рекомендуемые условия эксплуатации (контрольное значение)
Класс A1, одиночная трубка, фиксированный уклон
МкА (b). ....................... 265 265 V
МкА ........................ 250 250 V
Ug2. ........................ Rg2 = 2 k Rg2 = 0
Ug3. ......................... 0 0 V
-Ug1. ........................ 14,5 13,5 V
Ia (0). ......................... 70 100 мА
Ig2 (0). ....................... 10 14,9 мА
Gm ........................ 9 11 мА/в
Ri ........................ 18 15 кОм
RL ........................ 3 2 кОм
Pout…… 8 11 W
Dtot…… 10 10%
Нажимная тяга, класс В1, фиксированный уклон
МкА ........................ 375 400 V
▲Rg2…… 600 800 Ω
Ug3. ............................. 0 0 V
-Ug1. ............................. Большие размеры 33-36 V
Ia (0). …… .. 2 × 30 2 × 30 мА
Ia (maxsig). ........ 2 × 107,5 2 × 110,5 мА
Ig2 (0). ................. 2 × 4,7 2 × 4,5 мА
Ig2 (maxsig). ........ 2 × 23,5 2 × 23 мА
Rl (a-a). ................. 3,5 3,5 кОм
【( G1-g1) (r. M.S). ........ 46,7 с алюминиевой крышкой, 50В
Pout ....................... 48 54 Вт
Dtot ........................ 2,8 1.6%
▲ Rg2is используется в двух трубах.
Нажимное, класс В1, смещение катода, ультра-линейное соединение
(43% точек нарезания)
МкА .................................... 430 V
Rg2. ......................... 2 × 1 кОм
Ia (0). ......................... 2 × 62,5 мА
Ia (макс. Сиг). ................. 2 × 65 мА
Ig2 (0). ......................... 2 × 10 мА
Ig2 (макс. sig). …… .. 2 × 10,2 мА
Rk ............................... 2 × 470 Ω
? (G1-g1) (r. M.S). …… .. 35В
RL (a-a). ......................... 6 кОм
Pout ........................ 20 W
Dtot…… 0.35%
Характеристики
- Бренд
- papri
- Максимальная мощность на канал
- 30 Вт
- Упаковка
- Да
- Каналы
- 2 (2.0)
- Номер модели
- 6CA7-TII
