Описание

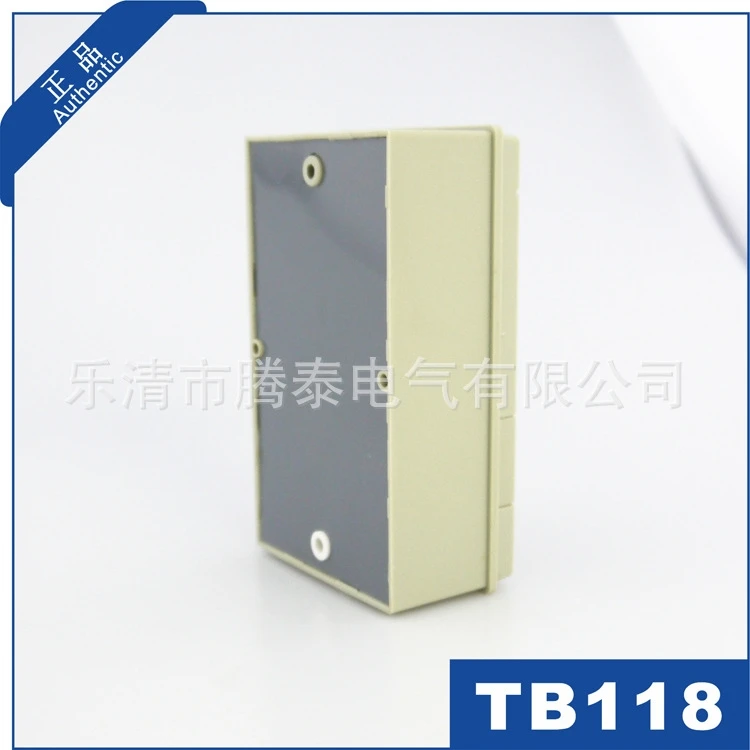

Переключатель контроля времени с батареей напрямую с завода TB178 TB118

[Точка изменения дизайна]
«Внешний вид» тб-таймер превратился в унифицированный стиль в мире!
Используйте Panasonic blue в качестве основного цвета.
Корпус и крышка стали титановым серым, и диск становится синим
Четырехкратный дизайн всей машины становится круглым
Дисплей включения/выключения более заметен

"Окружающей среды" Вес продукта значительно снижен
Вес использованного материала значительно снижен по сравнению с количеством деталей и старого продукта, который хорошо подходит для окружающей среды.

● Изменение точки

Номинальное напряжение: 100-240 В для старой модели и 220-240 В для новой модели

Цвет: старый-черный, новый-синий
● 300 часов поддержки отключения питания.
● Ручное включение/выключение позволяет преобразовывать независимо от последовательного набора таймера.
● Компактный дизайн прост в установке даже в ограниченном месте.
● 24-х часовой циферблат обеспечивает простой и точной включения/выключения настройки на каждые 30 минут.

Если вы не уверены, пожалуйста, свяжитесь с нами! (Пожалуйста, свяжитесь с нами для получения более подробной спецификации и информации, и запросить электронную версию PDF)

Примечание: 1. В связи с колебаниями цен, пожалуйста, свяжитесь с нами для окончательной цены и затем обсудить.

2, другие модели могут связаться с ценой товара.

TOUCHBeauty TB-118 таймер технические параметры

· Он может широко использоваться в неоновых огнях, водонагревателях, уличных лампах, лестничные светильники, разведение, Полив сада, моторы, рекламные коробки, автоматический контроль офисных помещений и т. д. для случаев, когда необходимо регулярно контролировать энергоносители или Промышленные мощности, их можно автоматически контролировать в соответствии с требуемым временем.

· Рабочее напряжение питания 100-240VAC универсальное
· Допустимый диапазон рабочего напряжения 85-264VAC
· Частота мощности 50 Гц/60 Гц Универсальная
· Режим привода кварцевые мотор
· 300 часов компенсации отключения питания (Встроенная никель-Хромовая батарея)
· Точность времени ежемесячная разница в пределах +/-15 секунд (при температуре окружающей среды 25 °C)
· Точность рабочего времени в пределах +/-7,5 минут (за исключением первоначальной ошибки регулировки времени)
· 24 часов жизненного цикла
· Потребляемая мощность 110В переменного тока 1 Вт 220В переменного тока 2 Вт
· Номер выходной цепи 1
· Схема представляет собой ту же цепь (с выходом контактного напряжения)
· Соединение представляет собой однополюсный одиночный вход
· Автоматическое включение/выключение включения/выключения
· Резистор контактной емкости 15а
Белая лампа теплоты легкого применения 15A
Reactance (cosΦ = 0,7) 12A
· Двигатель (cosΦ = 0,7) 110VAC 750 Вт 220VAC 1500 Вт
· Установить время работы режим настройки ручки вставки, тип выпуска
· Минимальный блок 15 минут
· Минимальный интервал 30 минут
· Действие номер Стандартный 6 Действие, максимум 48 действие
· Использовать температуру окружающей среды-10 °C ~ + 50 °C
· Использование влажности окружающей среды ниже 85%
· Вес 260 грамм

Способ установки

Снимите защитную крышку и закрепите ее в монтажном отверстии корпуса с помощью деревянного болта длиной 25 мм или болта M4.
При установке бок о бок с другим оборудованием, оставьте место для выключателя защитной крышки, чтобы быть свободным.

· Метод подключения

Подходящий провод (пожалуйста, используйте 600 в пластиковый изолированный провод.)
Одна линия... Φ1. 2 ~ 2 2. 0 мм
Многожильный провод... 1,25 ~ 2мм2

Никогда не используйте сварочный провод. Плохой контакт, вызванный плохой сваркой, может быть причиной огня.

· Метод обмена никель-хромовой батареи
Срок службы аккумулятора составляет около 5 лет, а чем выше рабочая температура, тем меньше срок службы. Поэтому, пожалуйста, замените батарею заранее.

Обязательно Выключите питание перед заменой аккумулятора. В противном случае существует риск электрического удара.

· Установка во время работы

Установите установочную ручку до нужного времени.

Вставьте установочную ручку в желаемую шкалу на циферблате.

Вставьте красную регулировочную ручку, когда вы хотите включить питание.

Вставьте белую регулировочную ручку в момент, когда вы хотите выключить питание.

Обязательно вставьте в нее установочную ручку.

Кроме того, рукоятка включения и рукоятка выключения питания должны быть поочередно установлены.

Случай изображения ниже

Включите питание в 12 часов, выключите питание в 14 часов; включите питание в 14:30, выключите питание в 15 часов

Регулировка тока

Поверните циферблат в направлении стрелки (справа), чтобы текущий раздел отображения времени (▼) был выровнен с нужным моментом на циферблате.

Обязательно поверните циферблат в направлении, указанном стрелкой. Обязательное вращение в обратном направлении может быть причиной сбоя.

Используйте переключатель включения/выключения, чтобы установить статус включения/выключения нагрузки.

Этот переключатель можно использовать для подтверждения Состояния вкл/выкл и включения/выключения.

После подключения проводов цепи, пожалуйста, используйте кнопка-переключатель для того, чтобы проверить работу.

· Обратите внимание:

Поверните кнопка-переключатель в направлении, указанном стрелкой. После переключения Определите состояние включения/выключения переключателя в соответствии с настройкой ручки настройки.

Не используйте переключатель вкл/выкл, когда рукоятка настройки находится в течение приблизительно одного часа от текущей части дисплея (▼). В противном случае это будет причиной неисправности.

Когда он постоянно включен (или выключен) в течение длительного времени, пожалуйста, снимите установочную ручку Hu с циферблата, а затем установите кнопку переключения.
