Пьезоэлектрический керамический модуль управления приводом PZT линейный высоковольтный Рабочий модуль усиления 100 в Высокое напряжение выход

Специальный модуль вождения для пьезокерамика/пьезоэлектрический промоутер/PZT

1. Напряжение питания: 12 В постоянного тока (<500 мА, энергопотребление менее 5 Вт).

2. входное управление: по умолчанию 0-5 в вход (соответствует 0-100 в высоковольтный выход), пользователи могут определить Диапазон входного напряжения в соответствии со своими потребностями, например, 0-1 в, 0-3,3 В, 0-10 В, просто нужно отрегулировать соответствующий потенциометр канала, входное сопротивление 5 к Ом.

3. Диапазон выходного напряжения: выходное напряжение пропорционально входному контрольному сигналу, самое высокое-100 в и самое низкое-0 В.

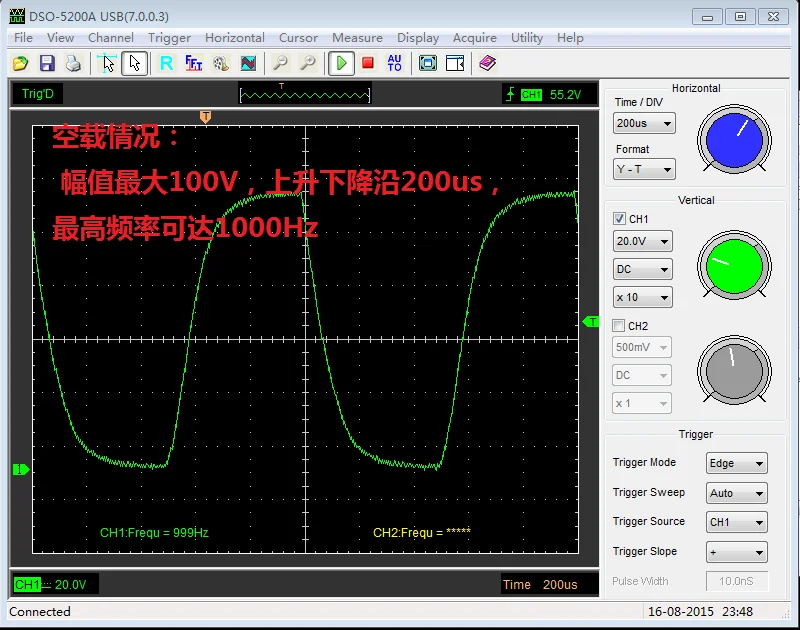

4. Когда нет нагрузки, выход высокого напряжения поднимается и падает по самой короткой 200 США, и самая высокая частота может достигать 2000 Гц.

5. Когда PZT подключен, подъем и падение выходного напряжения зависит от емкости PZT. Как правило, чем дольше Расширение PZT, тем больше емкость, тем длиннее подъем и падение края, и тем меньше Максимальная частота отклика. Например, Thorlabs PZT AE0203D08F, емкость около 0,2 мкФ, подключен к высоковольтному выходу драйвера, подъем и падение края высоковольтного выхода составляет около 400us, и самая высокая частота составляет около 1000 Гц.

6. двухканальный вход и выход. Два канала независимы друг от друга. Используйте rs можно использовать этот модуль для управления двумя разными PZTs самостоятельно.

7. Входной интерфейс SMA, выходной интерфейс 2 P терминал, пользователи могут непосредственно нажать две линии PZT на терминале.

8. Размер модуля: 6 см в длину, 4 см в ширину и 4 см в высоту.

Этот модуль особенно подходит для клиентов для использования сигналов низкого напряжения (выход карты DA или генератора сигнала) для автоматического управления Расширением PZT. Также удобно использовать потенциометр для управления им вручную.

Поскольку максимальное напряжение составляет до 100 в, пользователи должны обратить внимание на безопасность PZT, а также на свою собственную. Никогда не запутывайте два полюса PZT. Клеммы четко отмечены положительными и отрицательные полюса.
