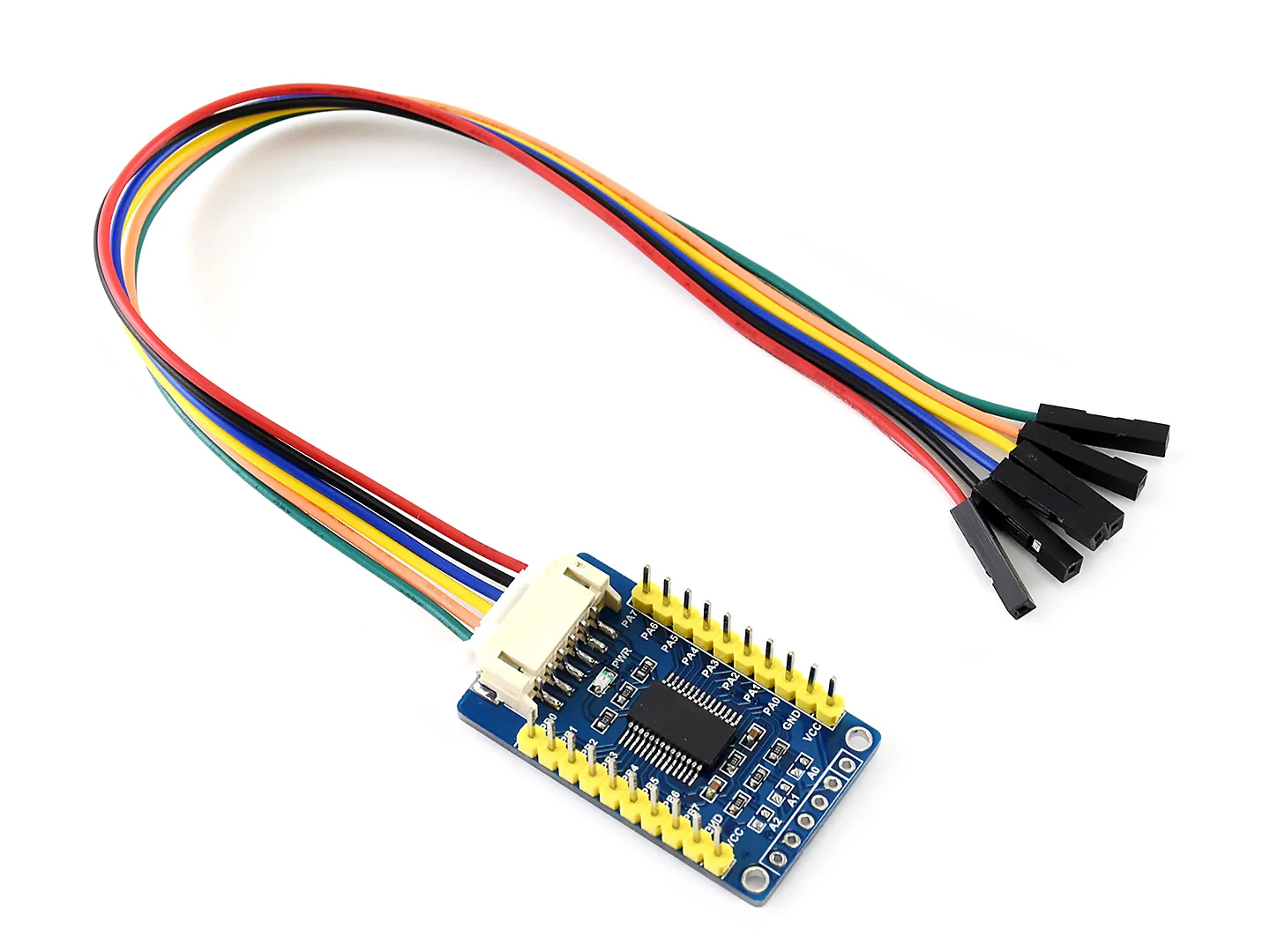

Плата расширения MCP23017 IO, интерфейс iec, расширяет 16 контактов ввода/вывода, совместимых с уровнями 3,3 В и 5 В

Описание

Обзор

ВMCP23017 Плата расширения ввода-выводаРасширение 2 сигнальных контактов как 16 контактов ввода/вывода на основе шины iec, до 8MCP23017 Плата расширения ввода-выводаМожет использоваться одновременно, обеспечивая до 128 контактов ввода/вывода, он совместим как с уровнями 3,3 В, так и с уровнями 5 В.

Особенности

Контролируемый iec, расширяет 2 сигнальных штифта как 16 I/O штифтов Ip-адрес настраивается путем коротких перемычек A0/A1/A2 Обеспечивает два варианта разъема: PH2.0 терминал и/или припой колодки, позволяет мульти модули IEC быть сложены Бортовой преобразователь напряжения, совместимый с уровнем 3,3 В/5 В Поставляется с инструментами разработки и руководством (примеры для Raspberry Pi/micro: bit/Arduino/STM32)

Технические характеристики

Рабочее напряжение: 5 В/3,3 В Интерфейс: I2C Контакты прерывания: INTA, INTB I/Os расширения: 16 Размер: 38 мм × 23 мм Размер монтажного отверстия: 2,0 мм

Интерфейс высокой четкости

PIN-код	I2C
VCC	Мощность питания, 3,3 V/5 V
GND	Заземления
Внесение изменений	I2C линии передачи данных
SCL	I2C часы линии
ИНТА	PA группа прерывания Выход
INTB	Блок питания PB Группа прерывания Выход

Размеры

Посылка содержание

Вес:0,011 кг
