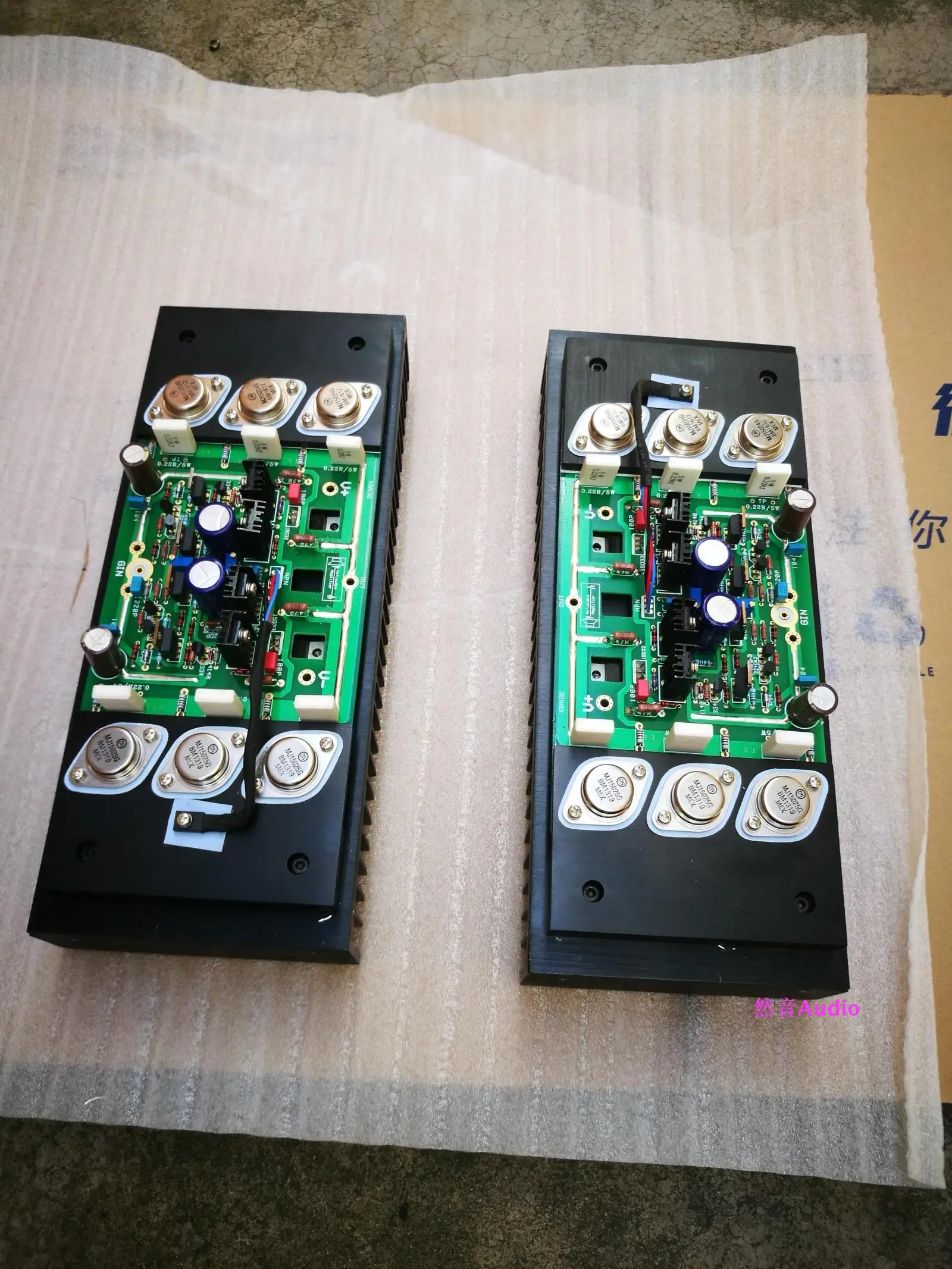

Плата усилителя Kili класса a KSA100 Плата усилителя мощности DIY Hi-Fi класс A комплект усилителей мощности

KSA100 краткое введение:

Эта машина, произведенная Krell и предыдущими KSA50 и KSA80, восхваляется как самый красивый усилитель Krell, среди которых KSA50 является первым усилителем мощности Krell и его пиковым продуктом (с точки зрения качества звука). До сих пор главный дизайнер пасса, другой Топ аудио бренд в США, Нельсон Пасс, основатель порога, другой Топ аудио бренд, также было указано, что линия KSA50 лучше, чем 95% токового hi-end усилителя обновления; KSA100MKII является улучшенной обновленной версией KSA100, Известный как поколение любителей классическое имя машины!

О отладки:

После сварки платы, установите теплоотвод, первая электрификация должна быть в трансформаторе основной струны 100 Вт светового пистолета, следите за яркостью светового пистолета, чтобы предотвратить ошибку установки платы, или статическое электричество слишком большое и выгорает выходную трубу! Если Первая электрификация нормальная, лампа может быть удалена, более точная настройка!

Отладочная плата очень проста, в общей сложности только две платы Регулируемое сопротивление 5 k и 10 k, среди них 5 k регулируемый резистор является средней точкой напряжения, отрегулируемое сопротивление 5 к делает выходное напряжение 0 В, 10 к отвечает за регулирование статическое электричество, Плата с статическое электричество тестовая точка TP1/TP2, регулирующий ток, цифровой мультиметр красные и черные ручки и забрать на этих двух тестовых точках, Медленно регулировать изменение значения цифрового мультиметра VR2 наблюдения, согласно меньше радиаторов, регулируйте статическое электричество 50-600 мА, Завершена отгрузка, лучше температура теплоотвода менее 60 градусов!, стоит отметить, что сначала Отрегулируйте статическое электричество на 10 минут, не Режьте на желаемое значение во время регулировки, спросите подождать, Медленно отрегулируйте, отрегулируйте, Подождите 10 минут, а затем Измерьте напряжение через TP1/TP2, потому что ток не сразу поднимается, медленно, наконец, после того, как тепло стабильный ток для точной, В соответствии с I = V/R преобразование из настоящего размера! В соответствии с размером радиатора, регулируется для 200 Вт a b класса, или 40 Вт чистый класс!
