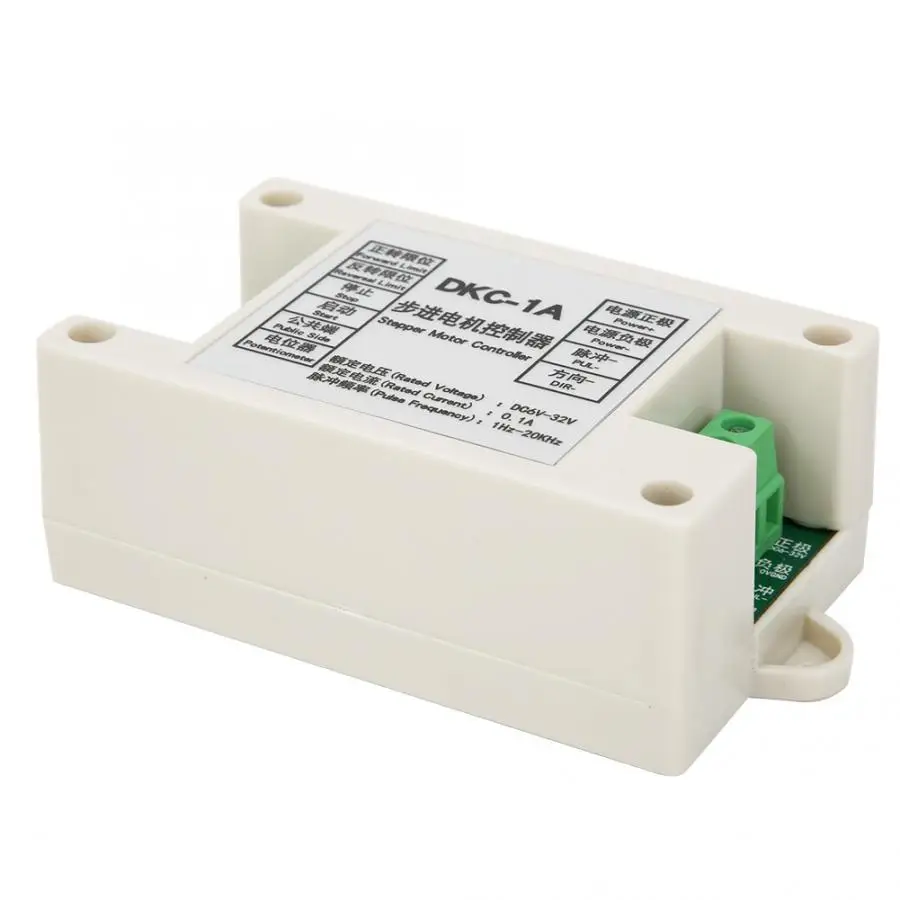

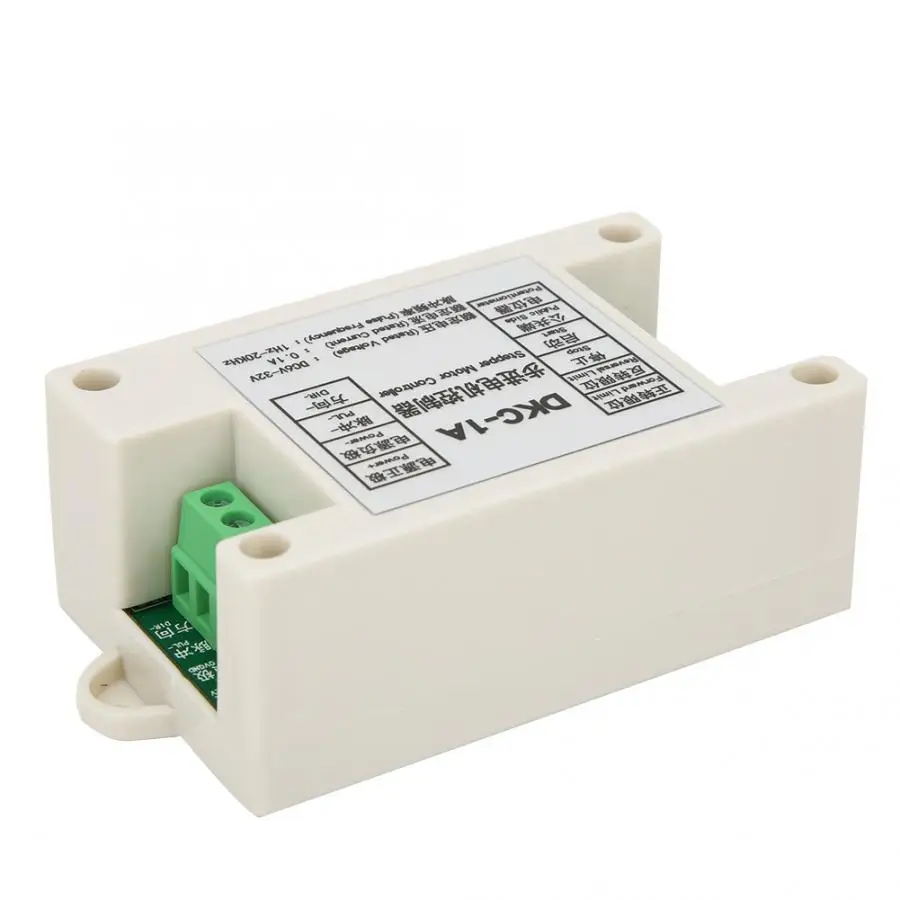

PLC S1 S2 контроллер шагового двигателя 2-фазный цифровой Драйвер шагового двигателя DC5-32V моторный контроллер для S мотор с последовательным возбуждением

Описание

PLC S1 S2 контроллер шагового двигателя 2-фазный цифровой Драйвер шагового двигателя DC5-32V моторный контроллер для S мотор с последовательным возбуждением

Особенности:

1. Подходит для шаговых двигателей, серводвигателей.
2. Интегрирован с s-типом ускорения с функцией мгновенной остановки.
3. Защита от обратного подключения, защита от перенапряжения, защита от перегрузки по току.
4. Встроенная регулировка скорости и внешняя регулировка скорости интеллектуальное автоматическое переключение.
5. Импульсная частота до 20 кГц может быть выходной.
6. Вход все оптопары изоляции, выход отрицательный импульс. Входной сигнал является активным низким.

Параметры:

Тип изделия: регулятор скорости шагового двигателя
Входное напряжение: 5 ~ 32 В постоянного тока
Настройка режима работы: (переключатель циферблата: 1 ВКЛ, 0 в нижней части)

Автоматический, для круглых бутылок туда и обратно режим	Одиночный режим запуска	Одну поездку туда и обратно режим	Электрический режим
S1	1	1
S2	1	1

1. Контрольный сигнал 0-24 В, сигнал действителен для падающего края, и сигнал триггера должен храниться выше 2,5 us.
2. Встроенный потенциометр и внешний потенциометр автоматически переключаются. Внешний потенциометр подвешивается, что является подделкой контроля скорости бортового потенциометра. Если внешний потенциометр подключен (менее или равен 10 K), плата управления автоматически переключается на внешний потенциометр.
3. Выполните Переключатель настройки, Встроенный потенциометр мотора, внутри контроллера, откройте корпус для установки.
Функция Описание:
1. туда и обратно в автоматическом режиме: после того, как контроллер режима Курки с самого начала (общий конец и позвольте input сенсорный), Мотор будет автоматически перемещаются назад и вперед между передней стороной лимит на оборотной стороне монеты лимита. До тех пор, пока триггер не остановит вход.
2. Одиночный Сенсорный режим: после запуска режима двигатель будет вращаться. Когда двигатель достигает предельного срока, двигатель остановится. Если двигатель снова срабатывает, он обратится. Когда обратный предел достигается, мотор останавливается. Триггер стартового двигателя снова и повторите вращение вперед для этого цикла.
3. Одиночный режим круговой поездки: после запуска режима Двигатель вращается вперед. Когда он достигает предельного уровня, он останавливается, затем начинает обратный. Когда обратный предел достигается, мотор останавливается.
4. режим пробежки: начальный конец и общий конец соединены с вращением вперед, и релиз выключен; связь между Стопорная и общим концом перевернута, и остановка высвобождена.
Проводка и другие инструкции:
1. Контроллер является универсальным шаговым двигателем и управление сервомотором. Общий привод шагового двигателя, приводы сервопривода могут быть совпадают и использованы независимо от размера двигателя.
Различные метки порта привода двигателя отличаются, но интерфейс работает так же.
EM = ENA = PREE enable
PUL = PULS = CLK pulse
DIR = CW = направление CCW
Этот контроллер использует общий метод подключения анода:
Драйвер PUL + и DIR + подключаются к положительным полюсам блока питания + 24 В
Контроллер PUL-подключенный драйвер импульсный вход (PUL-, PULS-, CLK-)
Привод DIR-подключенный вход направления привода (DIR-, CW-, CWW-)
EN +, EN-это обычно пусто.
2, концевой выключатель, кнопочный переключатель
Механические переключатели, кнопочные переключатели, концевые переключатели, ножные переключатели и т. Д., используются в двухпроводной нормально разомкнутый тип. Одна нога соединена с общим концом, а другая нога соединена с соответствующим входным концом, таким как старт, стоп, вперед и обратный предел.
Электронные переключатели, такие как Фотоэлектрические переключатели, бесконтактные переключатели и выключатели Холла требуют DC24V трехпроводной нормально открытый тип NPN. Две линии являются линиями питания и непосредственно подключены к контроллер блок питания; другая-сигнальная линия, которая непосредственно соединена с соответствующим входом, остановкой, вперед и обратным концевым терминалом.
3, внешний потенциометр
Внешний потенциометр мотора требует значения сопротивления ≤10K, и мощность не требуется. Внешний потенциометр должен быть подключен только к внешней скорости, регулирующей входной терминал общего терминала, соответственно.

Посылка список:

-Диск-1 шт.
1 Руководство пользователя (на английском языке)
