Описание
Информация о продукте

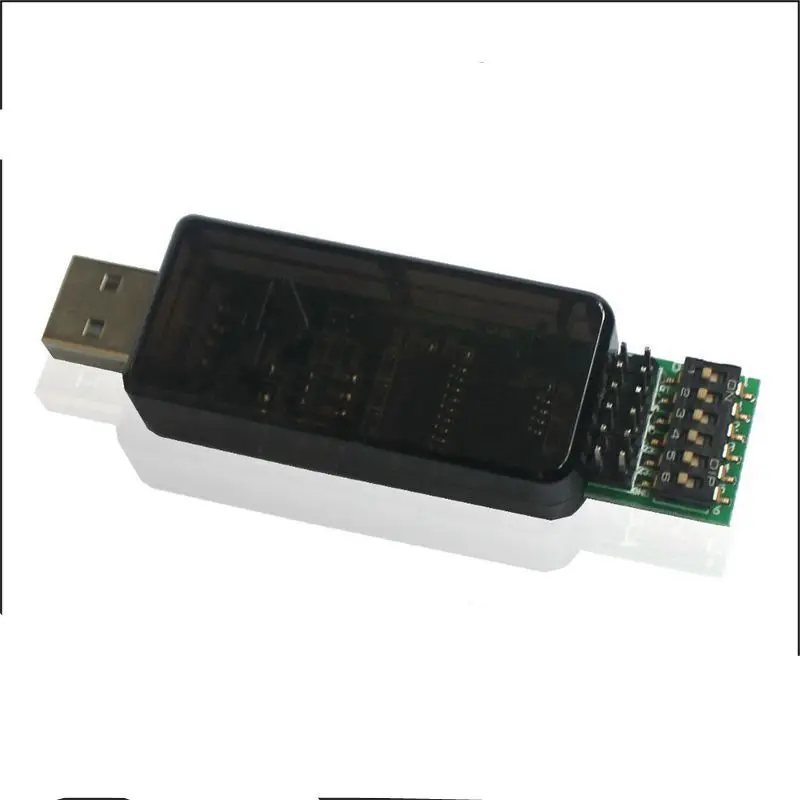

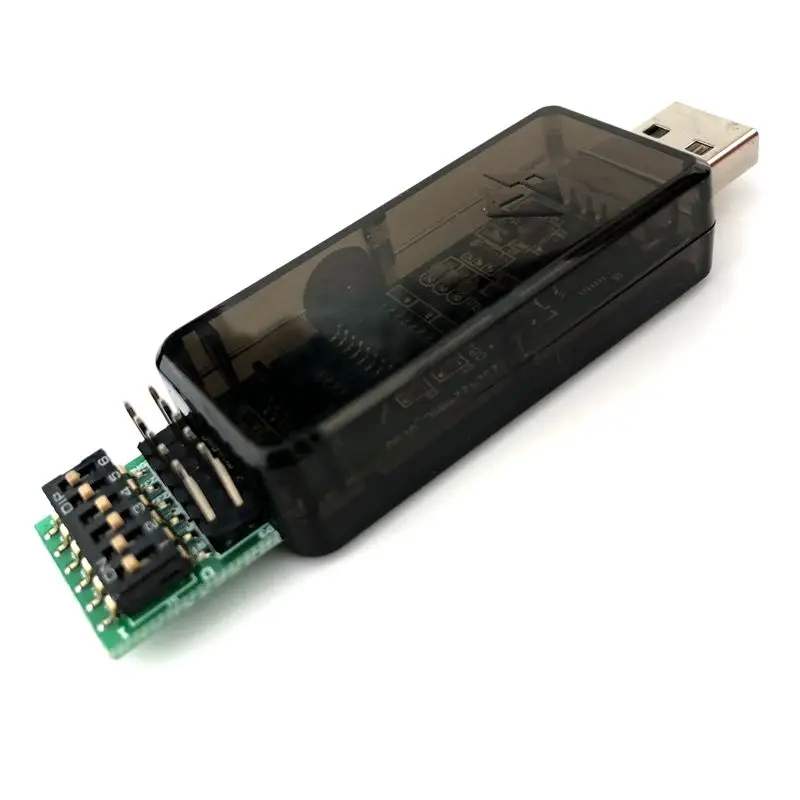

CJT-A1235F-это профессиональный инструмент отладки, который интегрирует USB в ttl, 232, 485, ttl в 232 \ ttl до 485 232 до 485. Он также поддерживает выход питания 3,3 В и 5 В. Конструкция модуля умна и удобна в использовании. Этот продукт принимает самый стабильный USB интерфейс чип cp2102 в оригинальной промышленности, и скорость связи до 2 Мбит/с. С отличной совместимости. Благодаря умной функции защиты от ожога устройство и usb-порт в большой степени защищают. Это редкий серийный инструмент отладки.
Особенности:
【Прозрачная передача, пользователи не должны менять соглашение
◆Поддержка plug and play и hot plug (сторона USB)
♦ Встроенная система самовосстановления 500 мА для защиты компьютерного оборудования и usb-портов,
◆Взаимное Преобразование USB, ttl, 232, 485 функций путем переключения физических переключателей
Стандарт интерфейса: совместим с EIA/TIARS-232C, RS-485, ttl
【Система поддержки: поддержка системы Windows также поддерживает s WINCE и LINUX Поддержка X86 и X64
♦ Ток защиты: 500 мА
◆Рабочая температура:-40 °C ~ 85 °C, влажность: 0 ~ 95%
◆Размеры: 78 мм × 52 мм × 30 мм Вес: 30 г
◆Оболочка: высокое качество форм корпуса, маленький и легкий, высокий коэффициент безопасности изоляции
Установка драйвера и инструкции:
1. Сначала откройте папка драйвера CP2102 в упаковке и установите драйвер. Если это 32 для системы, пожалуйста, установите CP210xVCPInstaller_x86.exe, 64 для системы, пожалуйста, установите CP210xVCPInstaller_x64.exe. Следующий шаг-завершить установку. После завершения установки вставьте модуль последовательного порта 6 в 1 для виртуального порта COM на стороне ПК.
. Когда драйвер успешно установлен, вставьте преобразователь, система будет виртуальным последовательным портом (например: COM5 можно просмотреть в менеджере устройств); Примечание: если номер виртуального последовательного порта больше 7, пожалуйста, используйте 1-7, порт слишком большой влияет на стабильность.
2. Установите com-порт: Установите номер виртуального последовательного порта в соответствующую позицию программного обеспечения. Например, установите в com-порт программного обеспечения последовательной отладки; Вы можете использовать
Режим набора номера и инструкции по проводке:
Штырь под контактным переключателем 1-pin 1, заказ слева направо-1, 2-6, а следующий ряд-7, 8-12. Сигналы следующие:
Выходной интерфейс DTR/RTS защищены, и уровень этих двух контактов можно контролировать через последовательный порт. Когда некоторые MCUs загружают программы, сброс может быть выполнен автоматически.
Функциональный тест на самопетлю
Характеристики продукта могут быть проверены путем тестирования на самопетлях. Методы, как показано ниже:
От USB до ttl самопетля:
Подключите TXD и RXD модуля к линии DuPont, а затем установите номеронатор до 10000. Затем вставьте модуль в компьютер и используйте помощник последовательной отладки для отправки данных, чтобы узнать, есть ли соответствующие данные для возврата. Если полученные данные могут быть получены, модуль является функциональным.
От USB до 232 селфи-петля:
Связать модуль 232-TXD и 232-RXD с линией DuPont, согласно функции
При выборе Наберите соответствующий DIP-переключатель и вставьте модуль в компьютер.
Используйте ассистент последовательного порта для отправки данных, чтобы узнать, есть ли соответствующий возврат данных. Если полученные данные могут быть получены, модуль является функциональным.
Тест на самопетлю Usb на 485
(Этот режим тестирования должен сотрудничать с другими 485 устройствами, такими как два модуля six-in-one), чтобы взять два модуля six-in-one, наберите переключатель на режим usb на 485 и Подключите два модуля A и B с помощью линии DuPont соответственно. A подключен к A, B подключен к B, модуль вставляется в компьютер, открываются два последовательных ассистента для отладки, и серийные номера портов двух шести в одном последовательных портов выбираются соответственно, и один из них отправляется, чтобы узнать, может ли другой последовательный порт принять соответствующие данные. Если он может быть получен и отправлен
Перейдите к данным, чтобы убедиться, что модуль работает правильно.
