Постоянный ток микроволновой модуль, переключатель для СВЧ, радиолокационный переключатель модуль, датчик присутствия

Микроволновый радиолокационный переключатель модуль является продуктом низкой мощности постоянного тока.

\
\

Основные параметры:

\
\

1, модель: XZG-LDK-6-CS (номер модели основан на Сигнальная плата процессора модель)

\
\

2, Входное напряжение: 3,3-12 В

\
\

3, выходное напряжение: 3,3-12 В (выходное напряжение равно входному напряжению)

\
\

4, ток в режиме ожидания: 4 мА

\
\

5, ток нагрузки: 2А

\
\

6, мощность нагрузки: 20 Вт (светодиодный привод менее 10 Вт)

\
\

7, расстояние срабатывания: 6 метров

\
\

8, угол срабатывания: 180*360 градусов (Сферический)

\
\

9, Время задержки: по умолчанию 10 секунд, (может быть настроен для различных задержек)

\
\

10, может быть оснащен фоторезистором, (по умолчанию нет фоторезистора)

\
\

Модуль микроволновой радиолокационный переключатель-постоянный ток, входное напряжение-3,3-12 В, выходное напряжение-3,3-12 В (выходное напряжение-Равное входному напряжению). Ток нагрузки 2А, мощность нагрузки 20 Вт, может питаться от литиевой, батареи или обычной батареи. Применимо к светодиодные индикаторы DC, световые панели, световые панели, гардеробный свет, и другие человеческого тела индукционные автоматическое управление DC освещения, а также безопасности устройства для сигнализации, функции голосовой связи и других областях.

\

\
\

\
\

\
\

\
\

\
\

\
\

\
\

\
\

\
\

\
\

\
\

\
\

\
\

\
\

СВЕТОДИОДНЫЙ Прибор для освещения, например,:

\
\

\
\

\
\

\
\

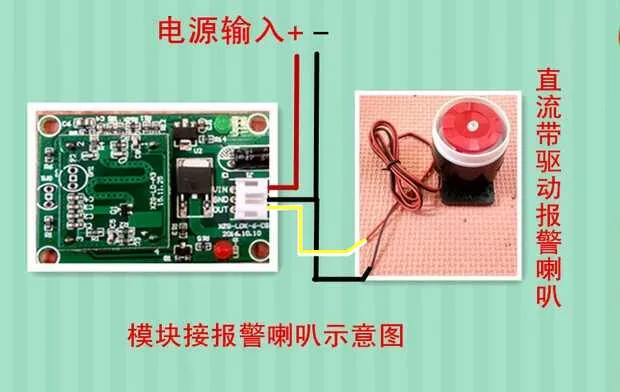

Пример приложения охранной сигнализации:

\
\

О тесте:

\
\

1. Проверьте, правильно ли напряжение источника питания, прежде чем модуль будет заряжен, если проводка верна, а затем Питание на тесте.

\
\

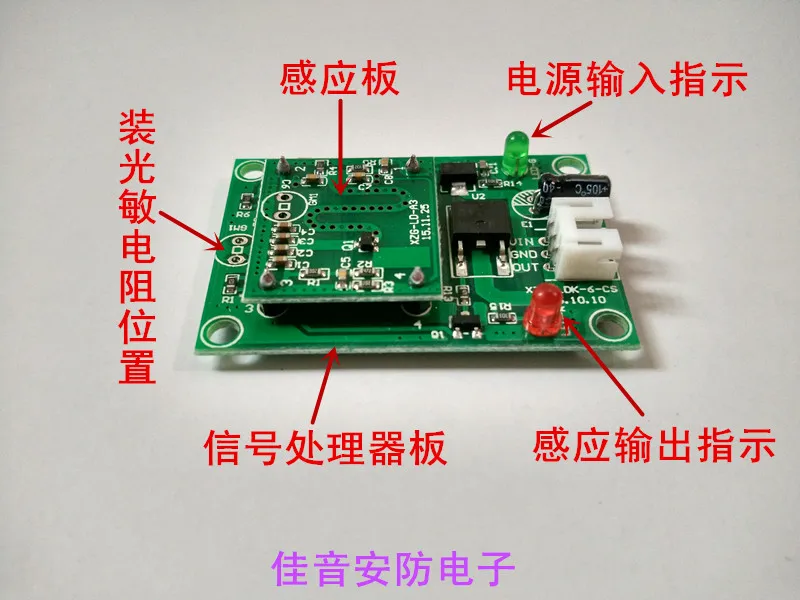

2. Есть два светодиодный индикаторы на системная плата стоматологического аппарата для модуля. Зеленый свет-индикатор питания. Зеленый свет модуля будет постоянно включаться. Красный свет-это выходной индикатор. Когда модуль имеет выход, красный свет включен. Если нет выхода, красный свет выключен. Когда модуль включен, он Выводит сигнал высокого уровня. Сигнал является самотестируемым сигналом. Длина выходного сигнала зависит от времени задержки установки. Время задержки заканчивается отключением выходного сигнала. Только когда движущийся предмет ощущается, он запускает выход снова. Высокий уровень сигнала.

\
\

3. После включения модуля, есть фаза инициализации около 10 секунд. Во время инициализации он будет нечувствительным или не чувствительным. Когда Инициализация закончена, она войдет в режим ожидания будильника. В это время, если движущийся предмет будет обнаружен, он включит выходной сигнал управления высокого уровня.

\
\

4. Выходной сигнал модуля останавливается с концом времени задержки набора и снова запускает выход. Когда триггер повторяется во время задержки, время задержки будет отложено до тех пор, пока не будет обнаружен движущийся предмет в диапазоне обнаружения. Когда он прибывает, время задержки заканчивается после периода времени. То есть, если всегда есть предмет, движущийся в диапазоне обнаружения (например, кто-то движется), и он обнаружен, тогда он всегда будет выводить сигнал высокого уровня, пока человек не уйдет и затем автоматически закроется после задержки.

\
\

5, плата процессора модуля имеет два резистора, номер бит R1 и R6, соответственно, R1 является резистором регулировки задержки, чем больше значение сопротивления, тем дольше задержка, чем меньше значение сопротивления, тем меньше задержка (значение сопротивления между 0-10 м). Кроме того, R6-резистор регулировки чувствительности. Чем выше значение сопротивления (от 20 до 200 K), тем ниже чувствительность (расстояние зондирования будет сокращено), тем меньше сопротивление, тем выше чувствительность, но минимум не менее 10 к, в противном случае он может быть слишком чувствительным. Очень чувствительный к помехам и ложному срабатыванию.

\
\

6, в тесте на время задержки Установите более длинный модуль, чтобы облегчить наблюдение за работой модуля и условиями выхода, чтобы уменьшить время ожидания, вы можете сначала уменьшить значение сопротивления R1 или непосредственно короткого замыкания, после того, как задержка короткого замыкания составляет 1 секунду, Задержка удобна для наблюдения, когда она короткая.

\
\

7, тестовая среда, тестовый модуль не имеет других людей в диапазоне обнаружения, в противном случае он будет обнаружен модулем, чтобы привести к повторному испытанию на удар триггера, после включения или после индукционного триггера, тестер должен также ждать, пока выход завершится, Двигайтесь в конце выхода, посмотрите на тело и следите за чувствительностью и выходом модуля, и не Тестируйте множественные модули одновременно, в противном случае взаимное помехи будут неточными.

\
\

8, модуль выходное напряжение может Прямая поставка соответствующую мощность светодиодный точечные лампы свет панели, световые панели, луковицы, или другие Номинальная нагрузка, также может использоваться в качестве контроля напряжения сигнала, но будьте осторожны, чтобы не перегружать, в противном случае модуль будет работать аномально или даже поврежден.

\
\

9, микроволновая печь имеет сильный проникающий эффект, пластиковый корпус толщиной менее 3-5 мм не влияет на сигнал излучения модуля, модуль может быть полностью установлен в пластиковом корпусе, и стекло или акриловый материал микроволновой печи толщиной менее 5 мм они могут быть прониканы, Так что их также можно установить в таком случае. Однако металлическая оболочка защищает микроволновую печь, поэтому модуль не может быть установлен в металлическом корпусе.

\
\

10, напряжение питания к модулю должно быть стабильным, пульсационные помехи должны быть как можно меньше, если напряжение нестабильное, будут большие колебания, из-за чего модуль будет активирован по ошибке и всегда выводится на высокий уровень. Поэтому блок питания для модуля должен быть фильтрован. Когда мощность распределяется с нагрузкой, мощность нагрузки должна быть достаточно большой, чтобы избежать скачка напряжения, вызванного чрезмерным падением напряжения, вызванным включением нагрузки, что может привести к запуску модуля по ошибке.

\
\

11, высота установки, микроволновой модуль потолочная установка и установка стен, расстояние зондирования немного отличается в вертикальных и горизонтальных направлениях, потому что микроволновка, которую она излучает из модуля, образуется в Сферическая форма вокруг стены, при установке к стене из-за блокировки стен, Луч, естественно, становится полушарием, среднее расстояние полушария является самым дальним, а расстояние до стороны относительно близко, поэтому расстояние горизонтального обнаружения находится далеко. Лучше всего держать высоту стены, установленной ниже 3 метров от земли, и потолочная установка Высота менее 4 метров.

\
\

12. Пожалуйста, свяжитесь с нами, если у вас возникли какие-либо проблемы во время теста. Мы поможем вам выполнить анализ причины и предоставить на месте решения, чтобы помочь вам решить проблемы, с которыми вы общаетесь. В то же время, у нас все еще есть хороший послепродажный сервис с тремя пакетами. Бизнес-это сердце, принцип выполнения вещей во-первых, даже если вы не удовлетворены, мы будем стараться сделать вас удовлетворенными, клиенты не только клиенты или друзья, друг должен искренне обращаться друг с другом, мы с нетерпением ждем сотрудничества с вами, с нетерпением ждем вашей поддержки, И добро пожаловать, чтобы вы руковали и исправили наше отсутствие работы, чтобы мы могли улучшить наш уровень обслуживания и лучше обслуживать наших клиентов., вернуть поддержку клиентов и любовь!

\
\

13, все товары в этом магазине постоянно обновляются и улучшаются, я надеюсь, вы уделите больше внимания этому, часто приедете к нам, я уверен, что вам подойдут товары, спасибо!

\
\

\
\

\
\

Меры предосторожности:

\
\

1, не допускается установка электричества! Не подключайте не ту линию! Не замыкайте нагрузку! Обязательно проводите детальную информацию перед использованием! Все повреждения, вызванные человеком, не покрываются гарантией.
\
2. Использование перегрузки не допускается.
\
3. Когда толщина стены менее 10 см, например, деревянная стена, переключатель может быть обнаружен перегородкой.

\
\

4. В области зондирования Нет препятствий, которые влияют на его Обнаружение или предметы, которые сохраняют движение.
\
5. Не используйте турбулентные предметы в качестве монтажной основы.
