Описание
Микроволновый радиолокационный переключатель модуль является продуктом низкой мощности постоянного тока.
\
\
Основные параметры:
\
\

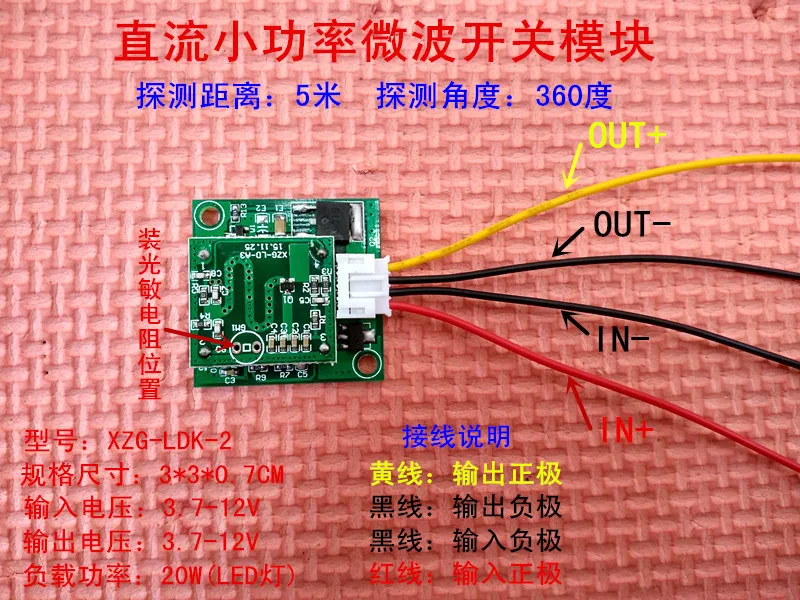

1, модель: XZG-LDK-2 (модель основана на Сигнальная плата процессора модель)
\
\
2, Входное напряжение: 3,7-12 В
\
\
3, выходное напряжение: 3,7-12 В (выходное напряжение равно входному напряжению)
\
\
4, ток в режиме ожидания: 4 мА
\
\
5, ток нагрузки: 3A
\
\
6, мощность нагрузки: 30 Вт (светодиодный привод менее 20 Вт)
\
\
7, расстояние срабатывания: 5 метров
\
\
8, угол срабатывания: 180*360 градусов (Сферический)
\
\
9, Время задержки: по умолчанию 30 секунд, (может быть настроен для различных задержек)
\
\
10, может быть оснащен фоторезистором, (по умолчанию нет фоторезистора)
\
\
11, модуль может установить repeatable и non-repeatable Режим триггера, клиенты могут настроить в соответствии с потребностями, режим по умолчанию повторяет триггер
\
\
Модуль микроволновой радиолокационный переключатель-постоянный ток, входное напряжение-3,7-12 В, выходное напряжение-3,7-12 В (выходное напряжение-равное входному напряжению). Ток нагрузки 3A, мощность нагрузки 30 Вт, может питаться от литиевой, батареи или обычной батареи. Применимо к светодиодные индикаторы DC, световые панели, световые панели, гардеробный свет, и другие человеческого тела индукционные автоматическое управление DC освещения, а также безопасности устройства для сигнализации, функции голосовой связи и других областях.
\
\
\
\
\
\
\
\
\
\
Режим запуска Описание:
\
\
1. Повторное срабатывание, т. Е. После триггера Задержка вывода не закончена. Если кто-то ощущает активность, триггер может быть повторен, и время будет автоматически продлено. В этом состоянии, если всегда есть кто-то в диапазоне обнаружения, он всегда будет выход. Если он используется для светильника, свет будет оставаться на месте до тех пор, пока сцена не будет полностью не обнаружен движущийся предмет. Выходные данные автоматически выключаются после периода времени.
\
\
2, не повторяет триггер, то есть, в течение последнего выключатель с выдержкой времени не заканчивается, даже если он ощущается, что он не будет повторять триггер, он должен ждать, пока последний выключатель с выдержкой времени не закончится, прежде чем он может быть активирован снова. В это время, если лампа используется для светильника, лампа будет выключена снова после того, как выход задержки автоматически выключен.
\
\
\
\
\
\
\
\
О тесте:
\
\
1. Проверьте, правильно ли напряжение источника питания, прежде чем модуль будет заряжен, если проводка верна, а затем Питание на тесте.
\
\
2. Когда модуль включен, он будет выводиться. Длина выходного сигнала зависит от времени задержки установки. Время задержки заканчивается и выход отключается. Только когда движущийся предмет будет ощущаться, он снова включит выход.
\
\
3. После включения модуля, есть фаза инициализации около 10 секунд. Во время инициализации он будет нечувствительным или неиндуктивным. Когда Инициализация закончена, она войдет в режим ожидания будильника. В это время, если движущийся предмет обнаружен, выходные данные будут срабатывать.
\
\
4. Выходной сигнал модуля останавливается с концом времени задержки набора и снова запускает выход. Когда триггер повторяется во время задержки, время задержки будет отложено до тех пор, пока не будет обнаружен движущийся предмет в диапазоне обнаружения. Когда он прибывает, время задержки заканчивается после периода времени. То есть, если всегда есть предмет, движущийся в диапазоне обнаружения (например, кто-то был активен) и он обнаружен, он всегда будет выводиться до тех пор, пока человек не уйдет, а затем автоматически закроется после задержки.
\
\
\
\
5. На задней части модуля есть два резистора. Номера бит R1-1 и R6-1 соответственно. R1-1-это резистор регулировки задержки. Чем больше сопротивление, тем дольше задержка. Примечание: этот товар был изменен сейчас. Время задержки регулируется от 1-30 секунд, R1-1 палочки 1 K задержка резистора около 1 секунды, палочки 11 K около 2 секунд, палочки 24 K около 5 секунд, палочки 47 K около 10 секунд, пасты 100 K около 15 секунд, пасты 160 K около 20 секунд, паста 200 K около 25 секунд, R1-1 не применяет задержку сопротивления около 30 секунд (задержка по умолчанию составляет до 30 секунд, если вам нужно больше времени для настройки)
\
\
Кроме того, R6-1-это резистор регулировки чувствительности. Чем выше значение сопротивления (между 10-150 K), тем ниже чувствительность (расстояние зондирования будет сокращено, когда чувствительность низкая), тем меньше сопротивление, чем выше чувствительность, тем не менее минимум не менее 10 к. В противном случае это может быть вызвано ложными помехами из-за высокой чувствительности. Примечание: чувствительность не равна расстоянию регулировки. Трудно отрегулировать, уменьшая чувствительность к близкому расстоянию, и отрегулированный эффект не идеален. Если вы хотите Закрыть расстояние, пожалуйста, возьмите модуль крупным планом магазина или свяжитесь со службой поддержки клиентов, чтобы предоставить соответствующую техническую поддержку.
\
\
7, тестовая среда, тестовый модуль не имеет других людей в диапазоне обнаружения, в противном случае он будет обнаружен модулем, чтобы привести к повторному испытанию на удар триггера, после включения или после индукционного триггера, тестер должен также ждать, пока выход завершится, Двигайтесь в конце выхода, посмотрите на тело и следите за чувствительностью и выходом модуля, и не Тестируйте множественные модули одновременно, в противном случае взаимное помехи будут неточными.
\
\
8, модуль выходное напряжение может Прямая поставка соответствующую мощность светодиодный точечные лампы свет панели, световые панели, луковицы, или другие Номинальная нагрузка, также может использоваться в качестве контроля напряжения сигнала, но будьте осторожны, чтобы не перегружать, в противном случае модуль будет работать аномально или даже поврежден.
\
\
9, микроволновая печь имеет сильный проникающий эффект, пластиковый корпус толщиной менее 3-5 мм не влияет на сигнал излучения модуля, модуль может быть полностью установлен в пластиковом корпусе, и стекло или акриловый материал микроволновой печи толщиной менее 5 мм они могут быть прониканы, Так что их также можно установить в таком случае. Однако металлическая оболочка защищает микроволновую печь, поэтому модуль не может быть установлен в металлическом корпусе.
\
\
10, напряжение питания к модулю должно быть стабильным, пульсационные помехи должны быть как можно меньше, если напряжение нестабильное, будут большие колебания, из-за чего модуль будет активирован по ошибке и всегда выводится на высокий уровень. Поэтому блок питания для модуля должен быть фильтрован. Когда мощность распределяется с нагрузкой, мощность нагрузки должна быть достаточно большой, чтобы избежать скачка напряжения, вызванного чрезмерным падением напряжения, вызванным включением нагрузки, что может привести к запуску модуля по ошибке.
\
\
11, высота установки, микроволновой модуль можно установить на потолок и стену, высота установки стены находится ниже 2,5 метров, и потолочная установка Высота менее 4 метров.
\
\
12. Пожалуйста, свяжитесь с нами, если у вас возникли какие-либо проблемы во время теста. Мы поможем вам выполнить анализ причины и предоставить на месте решения, чтобы помочь вам решить проблемы, с которыми вы общаетесь. В то же время, у нас все еще есть хороший послепродажный сервис с тремя пакетами. Бизнес-это сердце, принцип выполнения вещей во-первых, даже если вы не удовлетворены, мы будем стараться сделать вас удовлетворенными, клиенты не только клиенты или друзья, друг должен искренне обращаться друг с другом, мы с нетерпением ждем сотрудничества с вами, с нетерпением ждем вашей поддержки, И добро пожаловать, чтобы вы руковали и исправили наше отсутствие работы, чтобы мы могли улучшить наш уровень обслуживания и лучше обслуживать наших клиентов., вернуть поддержку клиентов и любовь!
\
\
13, все товары в этом магазине постоянно обновляются и улучшаются, я надеюсь, вы уделите больше внимания этому, часто приедете к нам, я уверен, что вам подойдут товары, спасибо!
\
\
\
\
Меры предосторожности:
\
\
1, не допускается установка электричества! Не подключайте не ту линию! Не замыкайте нагрузку! Обязательно проводите детальную информацию перед использованием! Все повреждения, вызванные человеком, не покрываются гарантией.
\
2. Использование перегрузки не допускается.
\
3. Когда толщина стены менее 10 см, например, деревянная стена, переключатель может быть обнаружен перегородкой.
\
\
4. В области зондирования Нет препятствий, которые влияют на его Обнаружение или предметы, которые сохраняют движение.
\
5. Не используйте турбулентные предметы в качестве монтажной основы.
\
\
6, этот продукт подходит для использования в закрытой или полузакрытой среде, не подходит для использования в дикой среде, в среде установки не могут быть тряски деревьев или других вещей, которые могут привести к тряске движения, в противном случае это может привести к ложному срабатыванию.
\
\
7. Микроволновые сигналы близкого диапазона и другие сильные источники электромагнитного излучения, такие как высокочастотное Беспроводное передающее оборудование и микроволновые модули, мешают друг другу и влияет на нормальную работу радиолокационный переключатель.
\
\
При покупке радиолокационный переключатель следует учитывать использование и установку. При использовании с беспроводным пультом дистанционного управления необходимо изменить некоторые параметры модуля. Для получения подробной информации обратитесь в службу поддержки клиентов.
\
\
\
\
Примечание: Этот модуль принимает режим переключения транзисторов. Выходной терминал не может напрямую подключить катушка реле и двигатель постоянного тока (небольшой мотор). Такая нагрузка будет мешать нормальной работе модуля и даже привести к повреждению модуля.
