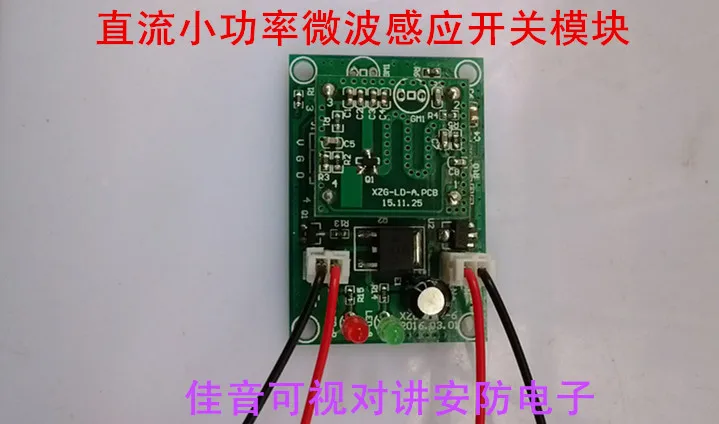

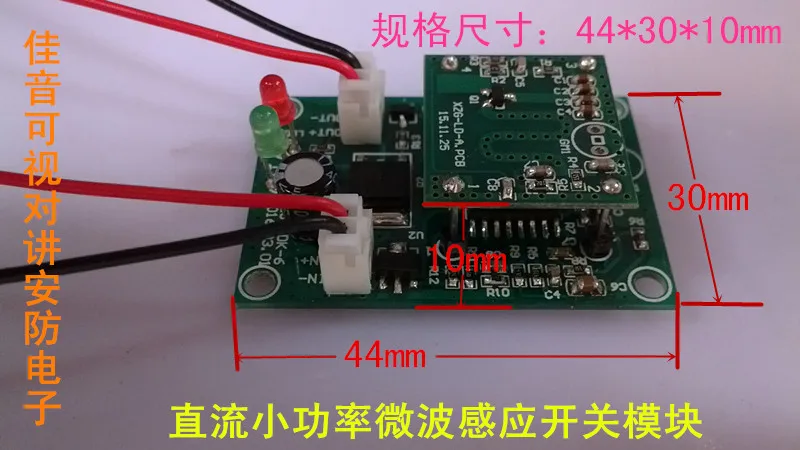

Постоянный ток микроволновой модуль, переключатель для СВЧ, радиолокационный переключатель модуль, датчик присутствия

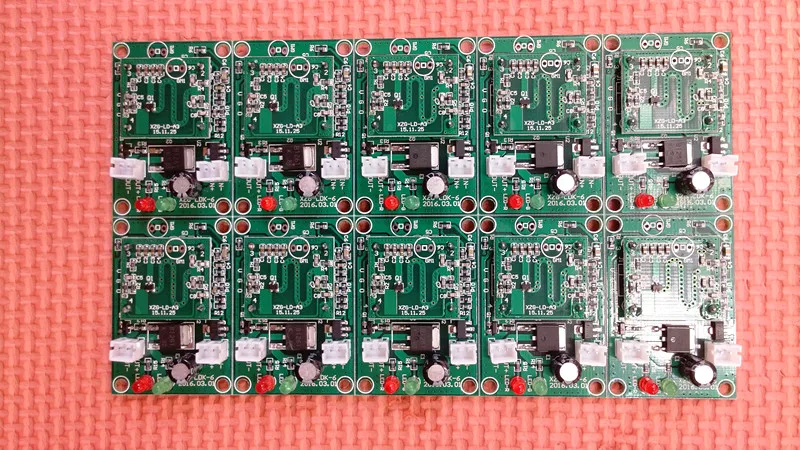

Микроволновый радиолокационный переключатель модуль является продуктом низкой мощности постоянного тока.

\
\

Основные параметры:

\
\

1, модель: XZG-LDK-6

\
\

2, Входное напряжение: 3,7-12 В

\
\

3, выходное напряжение: 3,7-12 В (выходное напряжение равно входному напряжению)

\
\

4, ток в режиме ожидания: 4 мА

\
\

5, максимальный ток нагрузки: 3A

\
\

6, максимальная мощность нагрузки: 30 Вт (светодиодный привод должен быть менее 20 Вт)

\
\

7, расстояние срабатывания: 5 метров

\
\

8, угол срабатывания: 180*360 градусов (Сферический)

\
\

9, Время задержки: по умолчанию 10 секунд, (может быть настроен для различных задержек)

\
\

10, может быть оснащен фоторезистором, (по умолчанию нет фоторезистора)

\
\

Модуль микроволновой радиолокационный переключатель-постоянный ток, входное напряжение-3,7-12 В, выходное напряжение-3,7-12 В (выходное напряжение-равное входному напряжению). Максимальный ток нагрузки 3а и максимальная мощность нагрузки 30 Вт. Он может питаться от литиевой батареи, батареи или обычной батареи. Применимо к светодиодные индикаторы DC, световые панели, световые панели, гардеробный свет, и другие человеческого тела индукционные автоматическое управление DC освещения, а также безопасности устройства для сигнализации, функции голосовой связи и других областях.

Обратите внимание, что входные и выходные линии модуля не должны быть изменены. Если две линии взаимозаменены, они будут равны положительным и отрицательные полюса. Когда заряжены положительные и отрицательные полюса, IC-7533 регулятора напряжения будет выгореть. Обязательно подтвердите правильность проводки, а затем включите!

Примечание: заводской по умолчанию R1 является 43 K резистор, задержка 10 секунд, R6 также 43 K резистор, чувствительность умеренная.

СВЕТОДИОДНЫЙ Прибор для освещения, например:

Пример приложения охранной сигнализации:

\

Примечание: функции и особенности высокочастотного модуля микроволнового зондирования:

\
\

1, принадлежность к технологии Doppler (микроволновая индукция)-активный (Индуктивный: люди/движущиеся предметы)

\
\

2. Интеллектуальная индукция: когда кто-то входит в диапазон обнаружения этого продукта, выход высокочастотного индукционного модуля выход ttl высокий уровень. После периода задержки выходные данные возвращаются на низкий уровень ttl.

\
\

3. интеллектуальная задержка: после запуска сенсорного модуля, если в период задержки человека есть активность, выходной терминал модуля Vout будет продолжать выводить ttl высокий уровень до тех пор, пока человек не уйдет и не выдает низкий уровень после периода задержки.

\
\

4, светочувствительное управление (опционально): в зависимости от интенсивности внешнего света, Контролируйте выходное состояние модуля для достижения энергосберегающего эффекта. (Нет фоторезистора по умолчанию, с фоторезистором, чтобы быть настроенным)

\
\

5, по сравнению с инфракрасными продуктами: высокочастотный индукционный модуль дальность зондирования, широкий угол, без мертвых зон, не зависит от температуры окружающей среды, пыли и так далее.

\
\

Высокочастотный Индуктивный модуль является идеальной заменой инфракрасных и голосовых чувствительные модули.

\
\

\
\

Использование Обратите внимание:

\
\

При установке микроволновой модуль, если стена комнаты тонкая, передняя панель антенны должна быть в 3 метрах от противоположной стены, чтобы предотвратить появление стены; и в той же области (в пределах диапазона обнаружения), Несколько радарных модулей не могут быть установлены одновременно, чтобы избежать взаимных помех. Радарный модуль предпочтительно установлен на высоте 2-2,5 метров к стене. Потолочная установка высота предпочтительнее менее 4 метров ниже земли. Реакция в открытой комнате или коридоре более чувствительная.

\
\

О тесте:

\
\

1. Проверьте, правильно ли напряжение источника питания, прежде чем модуль будет заряжен, если проводка верна, а затем Питание на тесте.

\
\

2. Когда модуль включен, он будет выводить сигнал высокого уровня. Длина выходного сигнала зависит от времени задержки установки. Время задержки заканчивается отключением выходного сигнала. Только когда движущийся предмет ощущается, он снова вызывает сигнал высокого уровня.

\
\

3. После включения модуля, есть фаза инициализации около 10 секунд. Во время инициализации он будет нечувствительным или не чувствительным. Когда Инициализация закончена, она войдет в режим ожидания будильника. В это время, если движущийся предмет будет обнаружен, он включит выходной сигнал управления высокого уровня.

\
\

4. Выходной сигнал модуля останавливается в конце времени задержки набора и снова запускает выход. Когда триггер повторяется во время задержки, время задержки будет автоматически отложено до тех пор, пока не будет никаких движущихся объектов в диапазоне обнаружения. При обнаружении время задержки будет задержано после периода времени. То есть, если всегда есть предмет, движущийся в диапазоне обнаружения (например, кто-то движется), и он обнаружен, тогда он всегда будет выводить сигнал высокого уровня, пока человек не уйдет и затем автоматически закроется после задержки.

\
\

5, плата процессора модуля имеет два резистора, номер бит R1 и R6, соответственно, R1 является резистором регулировки задержки, чем больше значение сопротивления, тем дольше задержка, чем меньше значение сопротивления, тем меньше задержка (значение сопротивления между 0-10 м). Кроме того, R6-резистор регулировки чувствительности. Чем выше значение сопротивления (от 20 до 150 K), тем ниже чувствительность (расстояние зондирования будет сокращено), тем меньше сопротивление, тем выше чувствительность, но минимум не менее 10 к, в противном случае он может быть слишком чувствительным. Очень чувствительный к помехам и ложному срабатыванию.

\
\

6, в тесте на время задержки Установите более длинный модуль, чтобы облегчить наблюдение за работой модуля и условиями выхода, чтобы уменьшить время ожидания, вы можете сначала уменьшить значение сопротивления R1 или непосредственно короткого замыкания, после того, как задержка короткого замыкания составляет 1 секунду, Задержка удобна для наблюдения, когда она короткая.

\
\

7, тестовая среда, тестовый модуль не имеет других людей в диапазоне обнаружения, в противном случае он будет обнаружен модулем, чтобы привести к повторному испытанию на удар триггера, после включения или после индукционного триггера, тестер должен также ждать, пока выход завершится, Двигайтесь в конце выхода, посмотрите на тело и следите за чувствительностью и выходом модуля, и не Тестируйте множественные модули одновременно, в противном случае взаимное помехи будут неточными.

\
\

8, модуль выходное напряжение может Прямая поставка соответствующую мощность светодиодный точечные лампы свет панели, световые панели, луковицы, или другие Номинальная нагрузка, также может использоваться в качестве контроля напряжения сигнала, но будьте осторожны, чтобы не перегружать, в противном случае модуль будет работать аномально или даже поврежден.

\
\

9, микроволновка имеет сильный проникающий эффект, пластиковый корпус толщиной около 3-5 мм не влияет на сигнал излучения модуля, модуль может быть полностью установлен в пластиковом корпусе, и стекло или акриловый материал микроволновой печи толщиной менее 5 мм они могут быть прониканы, Так что их также можно установить в таком случае. Однако металлическая оболочка защищает микроволновую печь, поэтому модуль не может быть установлен в металлическом корпусе.

\
\

10, напряжение питания к модулю должно быть стабильным, пульсационные помехи должны быть как можно меньше, если напряжение нестабильное, будут большие колебания, из-за чего модуль будет активирован по ошибке и всегда выводится на высокий уровень. Поэтому блок питания для модуля должен быть фильтрован. Когда мощность распределяется с нагрузкой, мощность нагрузки должна быть достаточно большой, чтобы избежать скачка напряжения, вызванного чрезмерным падением напряжения, вызванным включением нагрузки, что может привести к запуску модуля по ошибке. Кроме того, если Модуль и устройство должны быть соединены длинной линией, то линия выходного сигнала предпочтительно подключена экранированным проводом. Экранированный провод может использоваться для предотвращения ложного триггера, вызванного помехами руки человека при касании сигнальной линии, и линия подключения может быть предотвращена в комплекте. Соединение между линией и линией мешает ложному срабатыванию, которое может быть вызвано сигналом. Если есть ложный триггер, вызванный помехами ручного или линейного соединения, конденсатор 104 может быть соединен между входным терминалом сигнала управляемого устройства и заземлением для его устранения.

\
\

11, высота установки, может быть установлена потолком или стеной, высота стены предпочтительнее держать ниже 3 метров от земли, и потолочная установка Высота менее 4 метров.

\
\

12. Пожалуйста, свяжитесь с нами, если у вас возникли какие-либо проблемы во время теста. Мы поможем вам выполнить анализ причины и предоставить на месте решения, чтобы помочь вам решить проблемы, с которыми вы общаетесь. В то же время, у нас все еще есть хороший послепродажный сервис с тремя пакетами. Бизнес-это сердце, принцип выполнения вещей во-первых, даже если вы не удовлетворены, мы будем стараться сделать вас удовлетворенными, клиенты не только клиенты или друзья, друг должен искренне обращаться друг с другом, мы с нетерпением ждем сотрудничества с вами, с нетерпением ждем вашей поддержки, И добро пожаловать, чтобы вы руковали и исправили наше отсутствие работы, чтобы мы могли улучшить наш уровень обслуживания и лучше обслуживать наших клиентов., вернуть поддержку клиентов и любовь!

\
\

13, все товары в этом магазине постоянно обновляются и улучшаются, я надеюсь, вы уделите больше внимания этому, часто приедете к нам, я уверен, что вам подойдут товары, спасибо!

Меры предосторожности:
\
1, не допускается установка электричества! Не подключайте не ту линию! Не замыкайте нагрузку! Обязательно проводите детальную информацию перед использованием! Все повреждения, вызванные человеком, не покрываются гарантией.
\
2. Использование перегрузки не допускается.
\
3. Когда толщина стенки менее 10 см, переключатель может быть обнаружен перегородкой.

\
\

4. В области зондирования Нет препятствий, которые влияют на его Обнаружение или предметы, которые сохраняют движение.
\
5. Не используйте турбулентные предметы в качестве монтажной основы.

\
\

\
\

\
\

6. Микроволновые сигналы близкого диапазона и другие сильные источники электромагнитного излучения, такие как высокочастотное Беспроводное передающее оборудование и микроволновые модули, могут мешать друг другу, чтобы повлиять на нормальную работу радиолокационный переключатель. При покупке радиолокационный переключатель следует учитывать условия использования и установки.
