Постоянный ток микроволновой модуль, переключатель для СВЧ, радиолокационный переключатель модуль, датчик присутствия

Микроволновый радиолокационный переключатель модуль является продуктом низкой мощности постоянного тока.

\
\

Основные параметры:

\
\

1, модель: XZG-LDK-6

\
\

2, Входное напряжение: 3,3-12 В (источник питания не должен быть ниже 3,3 В, в противном случае он может уменьшить стабильность)

\
\

3, выходное напряжение: 3,3-12 В (выходное напряжение равно входному напряжению)

\
\

4, ток в режиме ожидания: 3 мА

\
\

5, максимальный ток нагрузки: 3A

\
\

6, максимальная мощность нагрузки: 20 Вт (светодиодный привод должен быть менее 10 Вт)

\
\

7, Частота передачи: 5,8 Г

\
\

8, расстояние срабатывания: 7-8 метров

\
\

9, угол срабатывания: 360 градусов (Сферический)

\
\

10, Время задержки: по умолчанию 10 секунд, (может быть настроен для различных задержек)

\
\

11, может быть оснащен фоторезистором, (по умолчанию нет фоторезистора)

\
\

Модуль микроволновой радиолокационный переключатель-постоянный ток, входное напряжение-3,3-12 В, выходное напряжение-3,3-12 В (выходное напряжение-Равное входному напряжению). Максимальный ток нагрузки 3а и максимальная мощность нагрузки 20 Вт. Он может питаться от литиевой батареи, батареи или обычной батареи. Применимо к светодиодные индикаторы DC, световые панели, световые панели, гардеробный свет, и другие человеческого тела индукционные автоматическое управление DC освещения, а также безопасности устройства для сигнализации, функции голосовой связи и других областях.

Выходное напряжение модуля может Прямая поставка светодиодный шарик лампы, световая панель, световая панель, лампа или другая номинальная нагрузка, которая может осветить соответствующую мощность. Он также может использоваться в качестве управляющего напряжения сигнала, но будьте осторожны, чтобы не перегружать его, в противном случае он будет привести к неправильной работе модуля или даже повреждению.

\
\

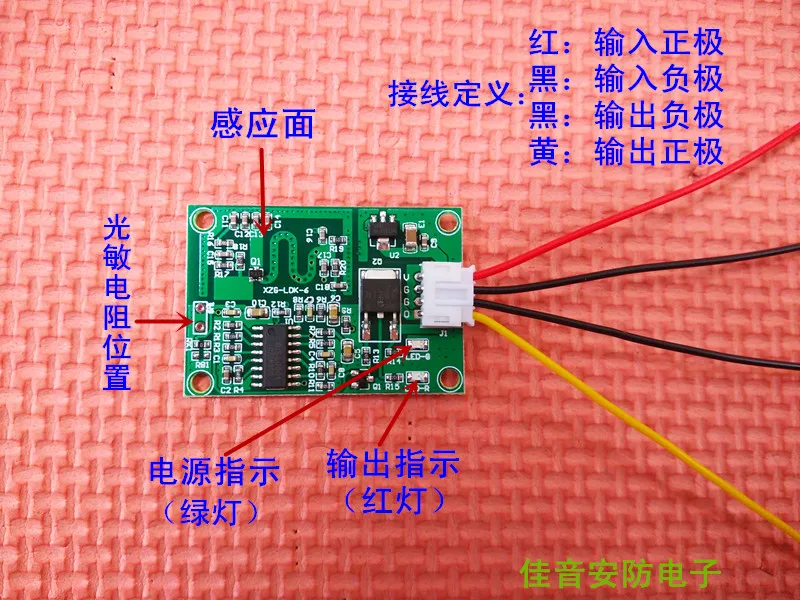

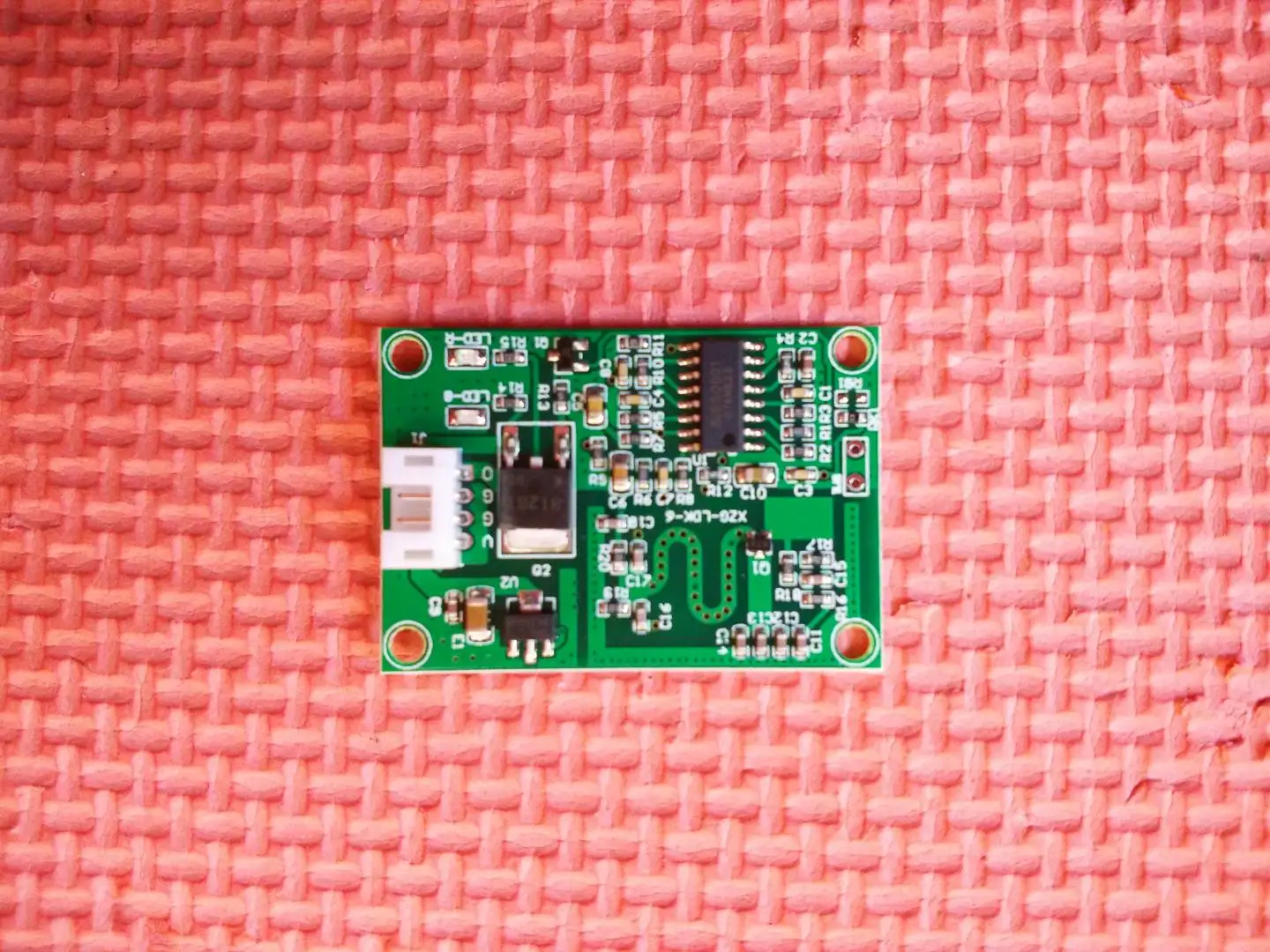

Печатная плата с таблицей женских размеров:

\

Инструкции по подключению

Предупреждение: не допускается установка в реальном времени! Не подключайте не ту линию! Не перегружайте и не загружайте короткую цепь! Обязательно проводите детальную информацию перед использованием! Все повреждения, вызванные человеком, не покрыты гарантией!

\

1. Повторное срабатывание, т. Е. После триггера Задержка вывода не закончена. Если кто-то ощущает активность, триггер может быть повторен, и время будет автоматически продлено. В этом состоянии, если всегда есть кто-то в диапазоне обнаружения, он всегда будет выход. Если он используется для светильника, свет будет оставаться на месте до тех пор, пока сцена не будет полностью не обнаружен движущийся предмет. Выходные данные автоматически выключаются после периода времени.
\
\

2, не повторяет триггер, то есть, в течение последнего выключатель с выдержкой времени не заканчивается, даже если он ощущается, что он не будет повторять триггер, он должен ждать, пока последний выключатель с выдержкой времени не закончится, прежде чем он может быть активирован снова. В это время, если лампа используется для светильника, лампа будет выключена снова после того, как выход задержки автоматически выключен.

\
\

\
\

\
\

Примечание: функции и особенности высокочастотного модуля микроволнового зондирования:

\
\

1, принадлежность к технологии Doppler (микроволновая индукция)-активный (Индуктивный: люди/движущиеся предметы)

\
\

2. Интеллектуальная индукция: когда кто-то входит в диапазон обнаружения этого продукта, выход высокочастотного индукционного модуля выход ttl высокий уровень. После периода задержки выходные данные возвращаются на низкий уровень ttl.

\
\

3. интеллектуальная задержка: после запуска сенсорного модуля, если в период задержки человека есть активность, выходной терминал модуля Vout будет продолжать выводить ttl высокий уровень до тех пор, пока человек не уйдет и не выдает низкий уровень после периода задержки.

\
\

4, светочувствительное управление (опционально): в зависимости от интенсивности внешнего света, Контролируйте выходное состояние модуля для достижения энергосберегающего эффекта. (Нет фоторезистора по умолчанию, с фоторезистором, чтобы быть настроенным)

\
\

5, по сравнению с инфракрасными продуктами: высокочастотный индукционный модуль дальность зондирования, широкий угол, без мертвых зон, не зависит от температуры окружающей среды, пыли и так далее.

\
\

Высокочастотный Индуктивный модуль является идеальной заменой инфракрасных и голосовых чувствительные модули.

\
\

\
\

Использование Обратите внимание:

\
\

При установке микроволновой модуль, если стена комнаты тонкая, передняя панель антенны должна быть в 3 метрах от противоположной стены, чтобы предотвратить появление стены. Обратите внимание, что задняя часть модуля должна храниться на расстоянии 1-2 см от монтажного основания при установке. Поверхность-металлическая пластина, и модуль не может быть установлен рядом с металлической пластиной. В той же области (в пределах диапазона обнаружения), несколько радарных модулей не могут быть установлены одновременно, чтобы избежать взаимных помех. Радарный модуль предпочтительно установлен на высоте 2-2,5 метров к стене. Потолочная установка высота предпочтительнее менее 4 метров ниже земли. Реакция в открытой комнате или коридоре более чувствительная.

\
\

\
\

\
\

\
\

\
\

\
\

\
\

\
\

\
\

О тесте:

\
\

1. Проверьте, правильно ли напряжение источника питания, прежде чем модуль будет заряжен, если проводка верна, а затем Питание на тесте.

\
\

2. Когда модуль включен, будет выход. Длина выходного сигнала зависит от времени задержки установки. Время задержки заканчивается отключением выходного сигнала. Когда движущийся предмет будет ощущаться, он снова включит выход.

\
\

3. После включения модуля, есть фаза инициализации около 10 секунд. Во время инициализации он будет нечувствительным или неиндуктивным. Когда Инициализация закончена, она войдет в режим ожидания будильника. В это время, если движущийся предмет будет обнаружен, он включит и выпустит контрольное напряжение.

\
\

4. Выходной сигнал модуля останавливается в конце времени задержки набора и снова запускает выход. Когда триггер повторяется во время задержки, время задержки будет автоматически отложено до тех пор, пока не будет никаких движущихся объектов в диапазоне обнаружения. При обнаружении время задержки будет задержано после периода времени. То есть, если всегда есть предмет, движущийся в диапазоне обнаружения (например, кто-то был активен) и он обнаружен, тогда он всегда будет иметь выход до тех пор, пока человек не уйдет и затем автоматически закроется после задержки.

\
\

5, плата процессора модуля имеет два резистора, номер бит R1 и R6, соответственно, R1 является резистором регулировки задержки, чем больше значение сопротивления, тем дольше задержка, чем меньше значение сопротивления, тем меньше задержка (значение сопротивления между 0-10 м). Кроме того, R6-резистор регулировки чувствительности. Чем выше значение сопротивления (от 20 до 150 K), тем ниже чувствительность (расстояние зондирования будет сокращено), тем меньше сопротивление, тем выше чувствительность, но минимум не менее 10 к, в противном случае он может быть слишком чувствительным. Очень чувствительный к помехам и ложному срабатыванию.

\
\

6. Тестовая среда, тестовый модуль не имеет деятельности других людей в диапазоне обнаружения, в противном случае он будет обнаружен модулем, чтобы вызвать повторное триггерное испытание на удар, после включения или после индукционного триггера, тестер должен также ждать, пока выход завершится, Двигайтесь в конце выхода, посмотрите на тело и посмотрите зондирование и выход модуля, и не Тестируйте множественные модули одновременно, в противном случае взаимные помехи будут неточными.

\
\

7, модуль выходное напряжение может Прямая поставка соответствующую мощность светодиодный точечные лампы свет панели, световые панели, луковицы, или другие Номинальная нагрузка, также может использоваться в качестве контроля напряжения сигнала, но будьте осторожны, чтобы не перегружать, в противном случае модуль будет работать аномально или даже поврежден.

\
\

8, микроволновая печь имеет сильный проникающий эффект, пластиковый корпус толщиной около 3-5 мм не влияет на сигнал излучения модуля, модуль может быть полностью установлен в пластиковом корпусе, и стекло или акриловый материал микроволновой печи толщиной менее 5 мм они могут быть прониканы, Так что их также можно установить в таком случае. Однако металлическая оболочка защищает микроволновые печи, поэтому модуль не может быть установлен в герметичная оболочка металла.

\
\

9, напряжение питания модуля должно быть стабильным, пульсационные помехи должны быть как можно меньше, если напряжение нестабильное, будут большие колебания, из-за чего модуль будет активирован по ошибке и всегда выводится на высокий уровень. Поэтому блок питания для модуля должен быть фильтрован. Когда мощность распределяется с нагрузкой, мощность нагрузки должна быть достаточно большой, чтобы избежать скачка напряжения, вызванного чрезмерным падением напряжения, вызванным включением нагрузки, что может привести к запуску модуля по ошибке. Кроме того, если Модуль и устройство должны быть соединены длинной линией, то линия выходного сигнала предпочтительно подключена экранированным проводом. Экранированный провод может использоваться для предотвращения ложного триггера, вызванного помехами руки человека при касании сигнальной линии, и линия подключения может быть предотвращена в комплекте. Соединение между линией и линией мешает ложному срабатыванию, которое может быть вызвано сигналом. Если есть ложный триггер, вызванный помехами ручного или линейного соединения, конденсатор 104 может быть соединен между входным терминалом сигнала управляемого устройства и заземлением для его устранения.

\
\

10, высота установки может быть установлена на стену или потолочная установка, высота установки стены находится ниже 3 метров от земли, и потолочная установка Высота менее 4 метров.

\
\

11. Пожалуйста, свяжитесь с нами, если у вас возникли какие-либо проблемы во время теста. Мы поможем вам выполнить анализ причины и предоставить на месте решения, чтобы помочь вам решить проблемы, с которыми вы общаетесь. В то же время, у нас все еще есть хороший послепродажный сервис с тремя пакетами. Бизнес-это сердце, принцип выполнения вещей во-первых, даже если вы не удовлетворены, мы будем стараться сделать вас удовлетворенными, клиенты не только клиенты или друзья, друг должен искренне обращаться друг с другом, мы с нетерпением ждем сотрудничества с вами, с нетерпением ждем вашей поддержки, И добро пожаловать, чтобы вы руковали и исправили наше отсутствие работы, чтобы мы могли улучшить наш уровень обслуживания и лучше обслуживать наших клиентов., вернуть поддержку клиентов и любовь!

\
\

12, все товары в этом магазине постоянно обновляются и улучшаются, я надеюсь, вы уделите больше внимания этому, часто приедете к нам, я уверен, что вам подойдут товары, спасибо!

\
\

\
\

Меры предосторожности:

\
\

1, не допускается установка электричества! Не подключайте не ту линию! Не замыкайте нагрузку! Обязательно проводите детальную информацию перед использованием! Все повреждения, вызванные человеком, не покрываются гарантией.
\
2. Использование перегрузки не допускается.
\
3. Когда толщина стены менее 10 см, например, деревянная стена, переключатель может быть обнаружен перегородкой.

\
\

4. В области зондирования Нет препятствий, которые влияют на его Обнаружение или предметы, которые сохраняют движение.
\
5. Не используйте турбулентные предметы в качестве монтажной основы.

\
\

6, СВЧ-сигналы близкого диапазона и другие сильные источники электромагнитного излучения, такие как высокочастотное Беспроводное передающее оборудование и микроволновые модули, используемые вместе, будут мешать нормальной работе радиолокационный переключатель,

\
\

При покупке радиолокационный переключатель следует учитывать использование и установку. При использовании с беспроводным пультом дистанционного управления необходимо изменить некоторые параметры модуля. Для получения подробной информации обратитесь в службу поддержки клиентов.
