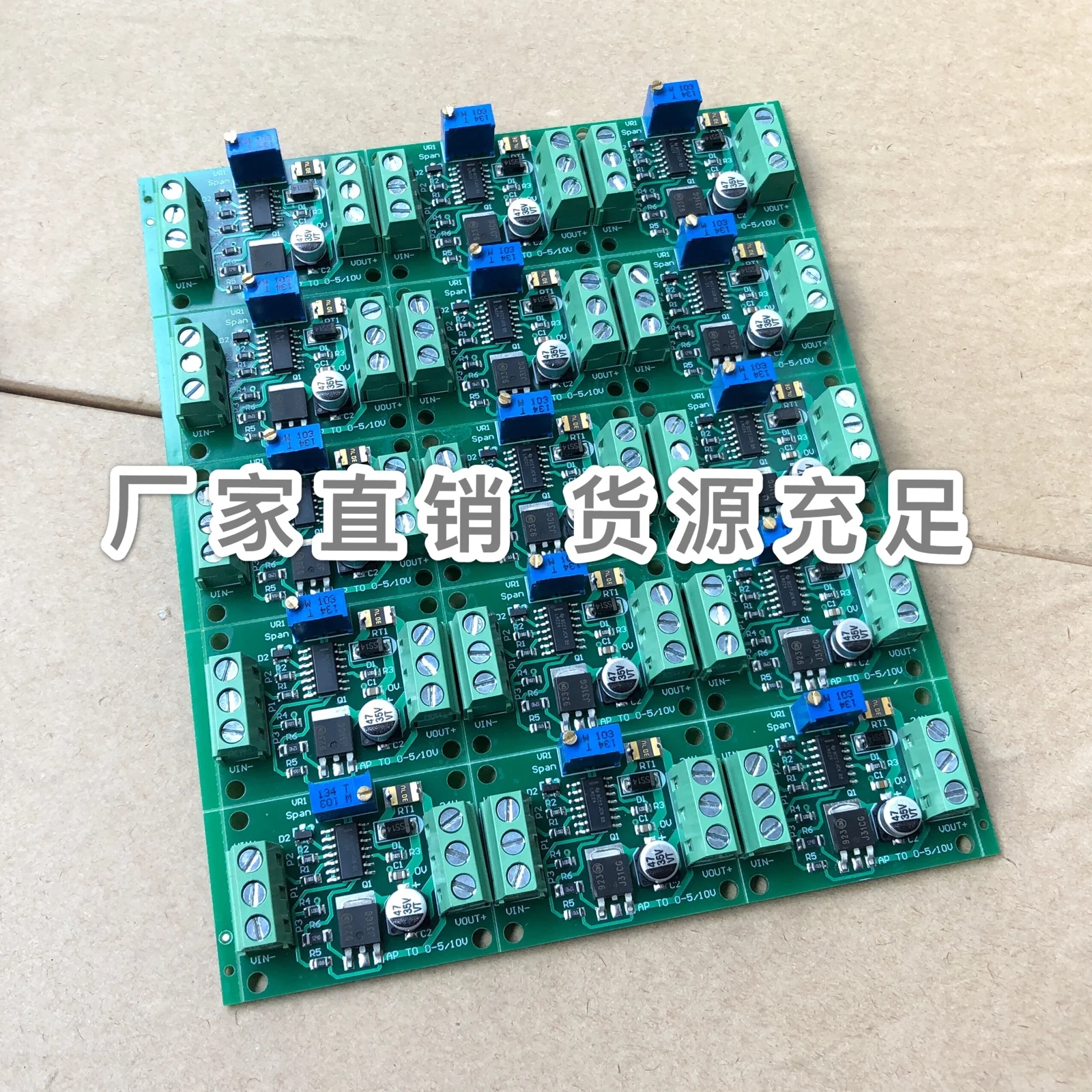

Потенциометр прибор для измерения сопротивления отложным воротником на возраст от 0 до 5/10В 0-10k потенциометр поворота Напряжение 0-5/10v регулируемый аналоговый модуль

Внешний потенциометр этого модуля может выводить напряжение signal0-5V/10 В.

Одна. Характеристики продукта

1. Рабочее напряжение 12,5-24 В постоянного тока 。

2. Выходная voltage0-5Vor0-10V, ток привода до ма

3. Диапазон сопротивления potentiometer0-1Kto100K.

4. Размер 40 мм x 30 мм (longxwide)

Два. Схема подключения продукта

24 В: положительный полюс питания 。

0 В: источник питания отрицательный или выходное напряжение отрицательное

Vout +: выходное напряжение положительное 。

P1: потенциометр первый контакт 。

P2: потенциометр Второй контакт, т. Е. Средний фут потенциометра.

P3: потенциометр третий контакт.

Три. Метод отладки

Следующим образом: 0-10KPotentiometer turn0-10Voutput

1. Подключите первый фут потенциометра к theP1port, второй фут потенциометра (промежуточный фут) к moduleP2port, подключите третий pin toP3 。

2. Положительный Полюс источника питания подключен к the24Vport, отрицательный полюс блока питания подключен to0V 。

3. Установите мультиметр на напряжение постоянного тока, красный провод подключен к порту theVout +, Черный свинец to0V 。

4. Включите электричество, установите потенциометр на максимум, в это время Отрегулируйте потенциометр, сделайте мультиметр display10.0V 。
