Повышающий Модуль повышающего преобразователя 3 в-5 в до 5 В 15 Вт 3а литиевая батарея мобильный трансформаторный источник энергии зарядное устройство светодиодный индикатор dc-dc

Описание

Свойства модуля: неизолированный модуль наддува (boost)

Входное напряжение: 3-5 в (входное напряжение менее 3 в выходной ток Шаг может достигать номинального значения)

Выходное напряжение: 5,0 в (выберите между 3-6 в выбор, если другое напряжение, пожалуйста, сообщите казначея заранее, доставка по умолчанию 5 В)

Выходной ток: Номинальный 3A (входное напряжение больше 3 В), короткое время 5A (менее 10 секунд)

Эффективность преобразования: до 92% (чем выше входное напряжение, тем выше эффективность) см. Таблицу тестов ниже

Частота переключения: 500 кГц

Выход пульсации:

Вход 4,2 в выход 5 в 3A 40мв (макс)

Вход 3,7 V Выход 5 V 3A 50mV (макс)

20 м пропускная способность

Индикация низкого напряжения: светодиодный индикатор с нагрузкой включен (входное напряжение ниже 2,7 в светодиодный выключен)

Рабочая температура: Промышленная (от-40 до + 85 °) (температура окружающей среды при 85 градусах, когда выходной ток в пределах 1А)

Повышение температуры при полной нагрузке: 40 °

Потребляемый ток: 200uA

Регулирование нагрузки: ± 1%

Скорость регулирования напряжения: ± 0.5%

Скорость динамического отклика: 5% 200uS

Защита от короткого замыкания: Нет, если вы хотите иметь защиту от короткого замыкания, вы можете войти в панель защиты литиевой батареи или использовать литиевый аккумулятор с защитой.

Входная обратная Защита: нет, если вам нужна защита обратного подключения, пожалуйста, используйте нашу защитную плату обратного подключения.

Проводка: пайка, стандартный пакет DIP-24, может быть непосредственно припаивается на печатной плате (необходимо установить контакт, хранитель магазина, чтобы сделать покупку)

Метод ввода: вход + Положительный, вход отрицательный

Выход: выход + выход положительный, Выход Отрицательный

Oxen»

Этот модуль питания, через наш хорошо разработанный, все основные компоненты импортированы оригинальными.

С помощью технологии чипа

Импуль3 V 5 V импульсная схема с USB выходом, Широкий рабочий диапазон, стабильный выход 5 V/3A схема от 3 V-5 V, хороший способ зарядки мобильных телефонов, MP3, MP4, psp, мобильные устройства!

Используйте 2 батарейки AA/5, вы можете телефон MP3, MP4 зарядка. В сочетании с высокой емкостью литиевой батареи, это супер мобильный оригинал!

Дизайн печатной платы, высококачественные устройства, подключение очень простое, является DIY цифровым источником питания хороший помощник!

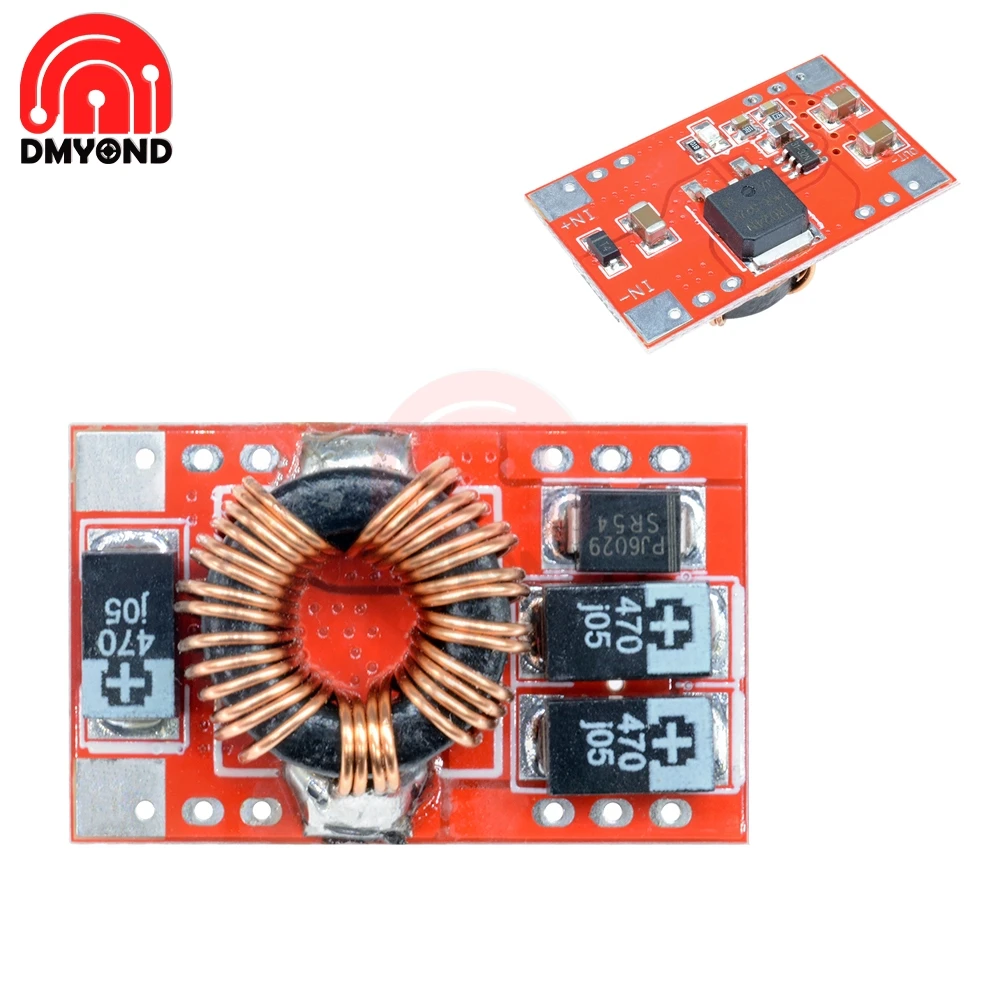

1. Ультра-Малый размер: печатная плата: 30 мм * 18 мм * 10 мм

2. Задняя часть сверхбольшого медного тепловыделения, высокотоковое охлаждение, помехи маленькие

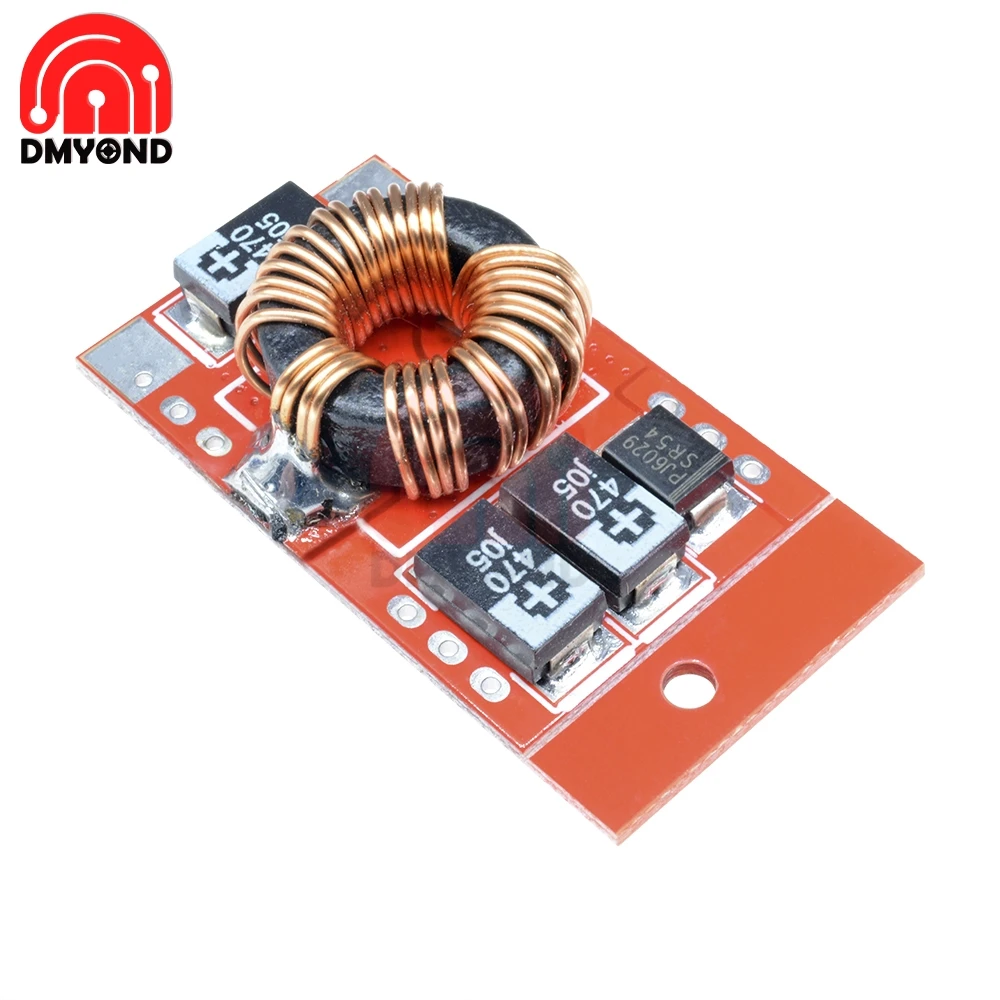

3. Вход и выход все используют лучшие Sanyo POSCAP 470 мкФ полимерные конденсаторы, и TDK керамические конденсаторы высокой емкости, выход пульсация управления в очень низком диапазоне.

4. Улучшенный светодиодный индикатор, более энергосберегающий, напряжение батареи ниже 2,7 в, светодиодный индикатор выключен.

5. Новая версия с высоким уровнем подъем напряжения цепи с помощью высокого напряжения повышающий цепи, с хорошей большой ток трубкой MOS выходной ток 3A

Приложений

1). DIY Мобильный блок питания, вам нужно только входить питание от аккумулятора, вы можете выводить напряжение 5 В для вашего мобильного телефона, MP3, MP4, psp зарядки, очень просто и удобно.

2). Зарядное устройство Boost, вы можете использовать 2 батарейки AA или литиевую батарею для вашего устройства 5 В.

3). Для ваших электронных устройств, когда вашему устройству нужен источник питания 5 В, однако теперь у вас в руке только литий-ионный аккумулятор. С нашим модулем, мы можем непосредственно увеличить до 5 В, чтобы решить ваши проблемы.

4) система предварительного питания, когда вы входите в питание от аккумулятора (1-5 В) при создании определенного проекта, и ваша системная плата требует стабильный источник питания 5 В, затем вы выбираете наш модуль будет вашим самым хорошим выбором, не отлаживайте непосредственно на машине, чтобы работать, легко сделать Эффективный мощный подъем.

Посылка

1 шт. dc-dc boost модель
