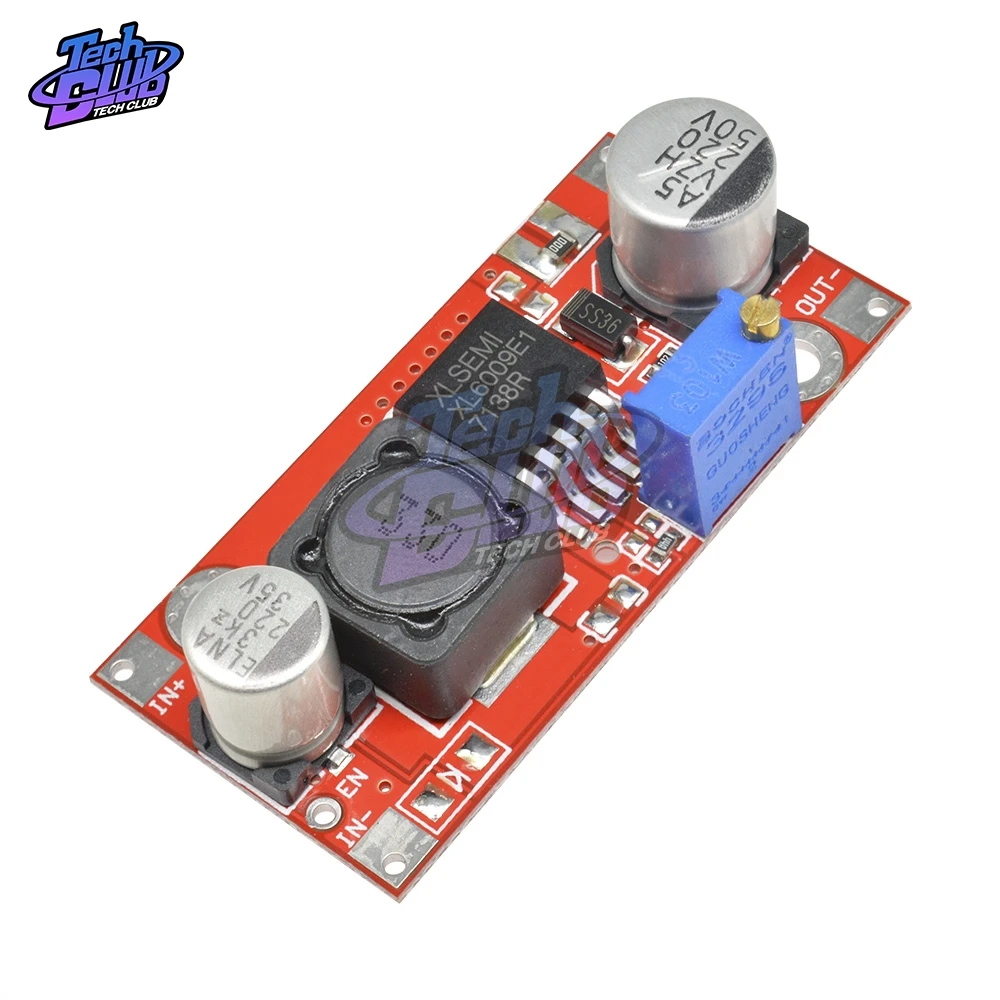

Повышающий понижающий DC-DC Регулируемый понижающий преобразователь XL6009 модуль питания 20 Вт 5-32 В до 1,2-35 В Высокая производительность низкая пульсация (от 46 руб.)

Описание

Описание продукта:Особенности:IN-IN + вход положительный вход отрицательный!Положительный выход + Выход ОтрицательныйОбразец для сравнения:Вход 3 V выход 12 V 0.4A 4,8 WВход 5 V выход 12 V 0.8A 9,6 WВход 7,4 V выход 12 V 1.5A 18 WВход 12 V Выход 15 V 2A 30 WВход 12 V Выход 16 V 2A 32 WВход 12 V выход 18 V 1.6A 28,8 WВход 12 V выход 19 V 1.5A 28,5 WВход 12 V Выход 24 V 1 A 24 WВин * Iin * эффективность = Vout * IoutVin: Вход НапряжениеИин: входной токVout: Выходное напряжениеIout: выходной токDSN6009 4A-высокопроизводительный модуль повышающего тока (BOOST). Модуль использует второе поколение высокочастотной технологии коммутации XL6009E1 производительность чипа ядра, чем первое поколение технологии LM2577. XL6009 Повышающий Модуль при более низкой цене, превосходной производительности, модуль LM2577 вот-вот будет исключен.Широкое входное напряжение 3 V ~ 32 V, оптимальный диапазон рабочего напряжения 5 ~ 32 V;Широкое выходное напряжение 5 V ~ 35 V;Built-4A эффективные MOSFET переключатели обеспечивают эффективность до 94%; (LM2577 ток 3A)Высокая частота переключения 400 кГц, может использовать фильтрующие конденсаторы небольшой емкости, которые могут достичь очень хороших результатов, Пульсация меньше и меньше. (Частота LM2577 всего 50 кГц)Технические параметры:Модель ПараметрыDSN6009 boost модульСвойства модуляНеизолированный boost (BOOST)Для выправления изгибовNon-синхронное детектированиеВход диапазон3 V ~ 32ВВыход диапазон5 V ~ 35 VВход ток4А (макс), без нагрузки 18ма (5 В вход, 8 в выход, без нагрузки менее 18ма. Чем выше напряжение, тем больше ток нагрузки.)Эффективность преобразования<94% (чем больше давление, тем ниже эффективность)Частота переключений400 кГцВыход пульсации50 мВ (чем выше напряжение, тем больше ток, тем больше пульсация)Регулирование нагрузки± 0.5%Напряжение регулирования± 0.5%Операционной Температура-40 ~ + 85Размеры43 мм * 21 мм * 14 мм (Д * Ш * В)
