Ппвм Xilinx основное направление деятельности по развитию доска Spartan-3E XC3S250E отладочная плата+ XCF02S флэш Поддержка JTAG = Core3S250E (от 1796 руб.)

Описание

В;

Core3S250E является основной Кристалл -- на основе XC3S250E в качестве основной плате, своя самая важная особенность:

1 шт. XCF02S на борту На плате основной схемы FPGA, о цепи кристаллического осциллятора и т. д. Встроенная кнопка nCONFIG, кнопка сброса, 4 x светодиодный Позволяет использовать все источники ввода/вывода Загрузка имеет интерфейс JTAG Расстояние между штырьками 2,54 мм, меньший размер, подходит для доступа к системе пользователя

Ресурсы

Ппвм Xilinx основное направление деятельности по развитию доска Spartan-3E XC3S250E отладочная плата+ XCF02S флэш Поддержка JTAG = Core3S250E

/Чип;
XC3S250E\ U0026nbsp;
Ниже приведена таблица с одним из основных ресурсов параметры XC3S250E:
Рабочая частота: 50 МГц;
Рабочее напряжение: от 1,15 в до 3,3 В.
В комплект входит: QFP144; Порты ввода/вывода: 80;
Les: 250 k; ram: 216 КБ.
DCMs: 4;
Это было то, что была загрузка загрузки: Скачать можно через интерфейс JTAG. Задний AMS1117-3.3 (PCB)
3,3 V регулирующее устройство. Задний AMS1117-2.5 (PCB)
2,5 V регулирующее устройство. Задний AMS1117-1.2 (PCB)
1,2 V регулирующее устройство. XCF02S задняя (PCB)
Серийная флэш-память для хранения кода.

[Другой профиль устройства]
Мощность СВЕТОДИОДНЫЙ При использовании пользователем светодиодный Светодиодный флаг инициализации чипа Кнопка сброса Nconfig кнопка
Можно ренастроить чип FPGA, который эквивалентен перезапуску источника питания. Выключатель питания Задний активный кристалл 50 м (PCB) [Интерфейс обзор]
5 в постоянного тока интерфейс Интерфейс JTAG
Поддержка загрузки и отладки. FPGA контактный интерфейс
Позволяет подключать VCC, GND и все устройства ввода/вывода, удобство и периферийные устройства.
[Джемпер Описание] Светодиодный джемпер
Когда светодиоды коротких дисков, отсоедините светодиоды без привода.

Изображение продукта

\ U0026nbsp;

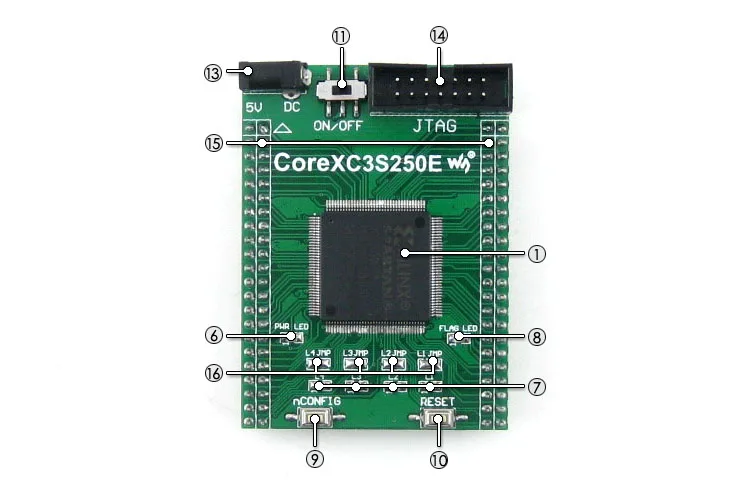

Core3S250E спереди и сбоку

\ U0026nbsp;

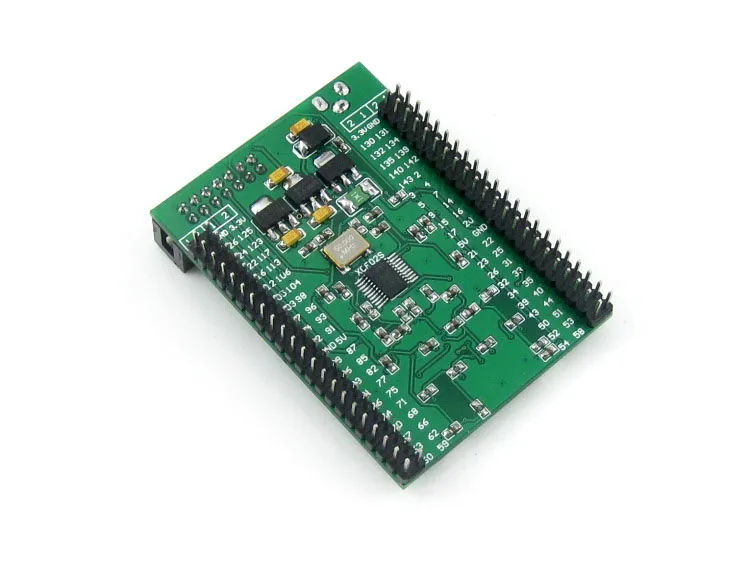

Core3S250E оборотная сторона

\ U0026nbsp;

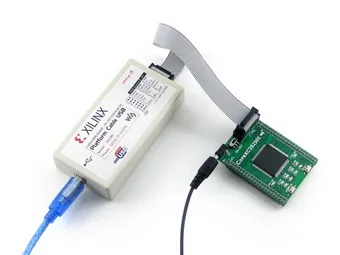

Core3S250E доступа эмулятор

\ U0026nbsp;
Core3S250E пол доступа

Специальное примечание:
Продукт предоставляет, что был, был отладочный, интерфейс загрузки, но не имеет собственного моделирования, функции загрузки, и распределения загрузчика.
, Этот продукт не включает схему тренажера, при необходимости, быть переходом отдельно.

Дополнительную информацию

Продукты, поддерживающие CD, имеют следующее содержание:

Среда разработки (Xilinx ISE 12) Образец программы (Verilog, VHDL) Схема цепи (формат PDF) Информация о разработке FPGA (о всех типах данных устройств, учебные материалы, разработка информации)
