Описание
Название продукта:

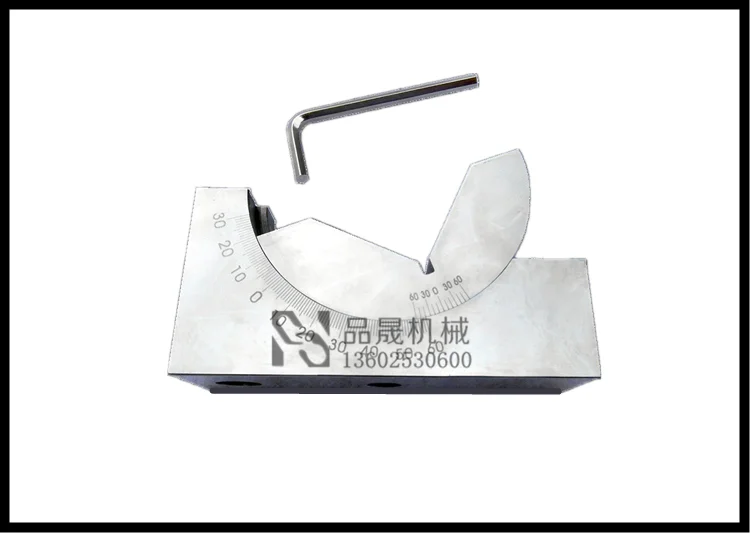

Регулируемый угол наклона Регулируемый блок подушки
Использование товара:
& На фрезерном станке, строгальный станок, шлифовальный станок и сверлильный станок, используйте Регулируемый угловой датчик, чтобы проверить резец, писец или сотрудничать с другими зажимами для зажима заготовки, а затем обрабатывать заготовки, например, обработка наклонной поверхности, сверление наклонного отверстия и т. Д.
Способ использования:
1, Ослабьте винт, потяните v-образный блок вдоль направляющей на базовом повороте, ищем целевой угол.
(2) Используя принцип верниера для чтения, градация в основной шкале составляет 1, а градация верниера-10'. Когда линия "0" на курсоре выравнивается с линией "0" в основном масштабе, это означает, что измерительная плоскость A параллельна плоской датума, а плоскость базы B перпендикулярна плоской датума.
& Amp;: Когда курсор «0» линии находится справа от основной шкалы «0», степень считывается курсором «0» линии, и дробь считывается со шкалой справа от курсора «0» линии (Метод чтения такой же, как и у штангенциркуля), градусы (° и минуты (') зачитанные обозначают угол поворота против часовой стрелки измерительных поверхностей a и B.
Когда курсор «0» находится слева от основной отметки «0», градус все еще считывается курсором «0», и счет засчитывается курсором «0» слева от шкалы. Степень ('), дробь ('), которая считывается, означает
A и b Измерьте угол поворота поверхности по часовой стрелке.
&: Затяните v-блок с основанием после регулировки угла в соответствии с целевым значением.
Основные технические показатели:
Основные результаты: (1) Когда измерительная плоскость а параллельна основной плоскости, а измерительная плоскость в перпендикулярна датуму, степень несовпадения между курсором «0» и основной шкалой «0» составляет более 3, И степень несовпадения между двумя концами курсора и двумя линиями 11 ° основной шкалы не более 5 °; скорее всего, после затяжки винта для выравнивания основной шкалы 0 ° линии с курсором «0» линии, Параллелизм между измерительной плоскостью А и датумом не превышает 0,01 мм, а вертичность измерительной плоскостью в и датумом не больше, чем у 0,01 мм.
(2) в фиксированном состоянии погрешность индикации регулируемого угла измерения не более ± 10.
