4 Штуки 5A 45VDC TB6600HG Микрошаговый Драйвер + 3П 5 Осей Интерфейсная Панель(Профессиональная Версия)
4 Штуки Nema24 3.3Nm/467 Oz-in Шаговый Двигатель + 2 Штуки 36V10A Переключательное Питание Источника |
 |
Описание |
|
Этот 5-осей интерфейсный борт была разработана специально для 2-фазной контроллера шагового драйвера ЧПУ. Этот интерфейсный борт использует высокопроизводительный драйвер третьего состояния 74HC244 и Шмитт инвертор 74HC14. Эти усиленные, выпрямленные, отфильтрованные входные сигналы сделают выходной сигнал драйверной способности стабильнее и сильнее. С этим 5-осей интерфейсным бортом, любой 1-5 микрошаговой драйвер может был управляем непосредственно через ПК, использующий ЧПУ программное обеспечение как MACH3, KCAM4,WinPc Свет и так далее. |
|
С этим внедренным запоминающим чипом, эта профессиональная верция этого третьего поколения 5 Осей интерфейсная панель может легко записать этот G-код МАКСИМАЛЬНО 4 Оси(X, Y, Z, A Ось) работающий на ЧПУ компиютерном программном обеспечении(e.g. Mach3, EMC2, KCAM4, и т.д.) и потом она сделает шаговым двигателям работать без компьютера. Кроме того, у нее есть (
функция ручного программирования.. |
|
Этот TB1H микрошаговый драйвер высокого действия, он строится на последней оригинальной TOSHIBA высокоэффективности TB6600HG IC. Этот TB6600HG принимает ШИМ биполярный синусоидальный прерыватель одиноких-чипов, чтобы гарантировать низкую вибрацию и высокую эффективность. Кроме того, новый дизайн с BiCD0.13 (45V) технологией процессов на чипсете также обеспечивает максимум 5.0A исходящий ток и 45V выходной выдерживающее напряжение. Следовательно, только диапазон тока шагового двигателя находится в пределах 0.2-5 амперов
, все 2-фазового и 4-фазового Nema17, Nema23, Nema24 и мальный размер Nema34 шаговый двигатель
будет работать отлично с таким новым TB6600HG шаговым драйвером. |
|
Особенности |
I. 3 Поколение 5 Осей Интерфейсная ПанельВысокое свойство, эффективная стоимость. Автоматическая идентификация между компьютером и панелей управления.
В реальное время показываются 4 оси ситуации
.
Автоматически закончить Инструментальные настройки
на X, Y, Z Оси через управляемой клавиатуры, без поддержки от компъютеры. Совместимый с параллельным портом обеспечения обеспечения как Mach2, Mach3, LinuxCNC(EMC2), KCAM4 CNC и т.д.
Поддержать G-Код запись через PC и ручное прогроммирование через панели управления
. Два способа получает мощность, 5V DC блок питания или USB порт для получения питания прямо от компьютера. Подходит для всех 2-фаза, 3-фаза и 4-фаза микрошаговых драйверов и шаговых двигателей.
Один интерфейс управления релейного выхода
доступный для шпинделя двигателя или воздушного насоса, водяного насоса и т.д. 5-axis work LED display, visually display the working condition of the stepper driver controller. 5 входных интерфейсов для настройки
органичения и экстренной остановки, выравнивания средной точки, Выравнивания резака/Установки инструмента. |  |
|
|
|
 | II. TB6600HG Шаговый Контроллер Панели ДрайвераВысокое свойство, эффективная стоимость.
Автоматическое уменьшение холостого тока
. Напряжение питания до 45V DC. Выходной ток до 5.0A. Подходящий для 2-фазового и 4-фазового двигателя. Высокоскоростной вход сигнала оптоэлектронной изоляции. ШИМ биполярный синусоидальный прерыватель одиноких-чипов гарантирует низкую вибрацию и высокую эффективность. 1, 2, 4 (Новый Режим), 8, 16 управление регулируемого микрошага, двигатель работает более точно и гладко. Дизайн охлаждающей алюминиевой коробки для охлаждения, и защитите доск драйвера от повреждения грязи, пыли и жидкости. Защита от перегрузки, перетока, перегревы, перенапряжения и недонапряжения, чтобы избежать повреждение для вашего компьютера и устройств. |
|
|
III. Шаговый Двигатель 60BYGH100-401A |
 |
Применения |
| Подходящий для любого малого и среднего автоматического оборудования с ЧПУ контроллером, например X-Y-Z столы, этикетировочные машины, лазерные резаки, гравировальные машины, и сортировочные машины. Для изготовления рекламы, например: марка, архитектурный макет, значок, табличка, дисплей, табличка на дверях, украшение мебеля, т.д... Для обработки макетов различных узоров. |
Этот комплект подходит для ниже типичных ЧПУ машин. |
 |
TB6600HG DIP-Настройки Переключателя |
 |
| Выходной Ток | SW1 | SW2 | SW3 | Микрошаговый Режим | SW4 | SW5 | SW6 |
| 0.2A | ON | ON | ON | N/A | ON | ON | ON |
| 0.6A | OFF | ON | ON | 1(Полный Шаг) | OFF | ON | ON |
| 1.2A | ON | OFF | ON | 2 | ON | OFF | ON |
| 1.8A | OFF | OFF | ON | 2 | OFF | OFF | ON |
| 2.5A | ON | ON | OFF | 4 | ON | ON | OFF |
| 3.3A | OFF | ON | OFF | 8 | OFF | ON | OFF |
| 4.2A | ON | OFF | OFF | 16 | ON | OFF | OFF |
| 5.0A | OFF | OFF | OFF | N/A | OFF | OFF | OFF |
|

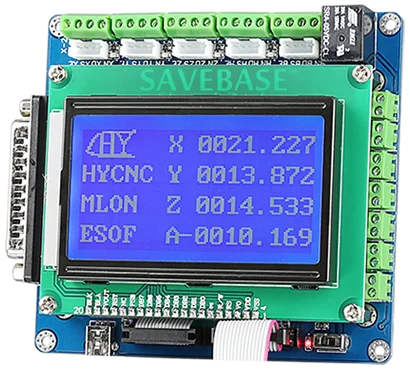

Интерфейса |
 |
| (3П 5 Оси Интерфейсная Панель) |
 |
| (TB6600HG Шаговый Двигатель) |
Схемы Подключения |
 |
| (Подключение-Интерфейсной-Панели) |
 |
| (TB6600HG-Подключение) |
