Описание
Особенности:

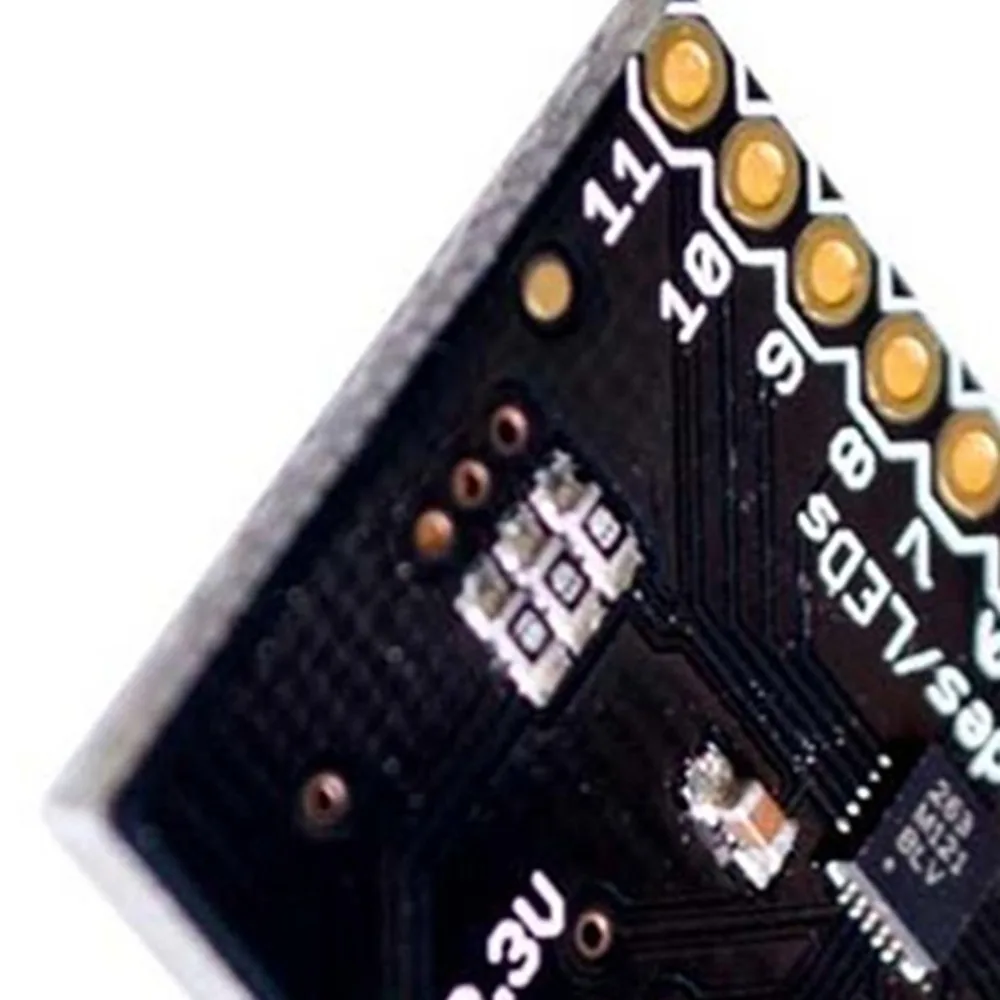

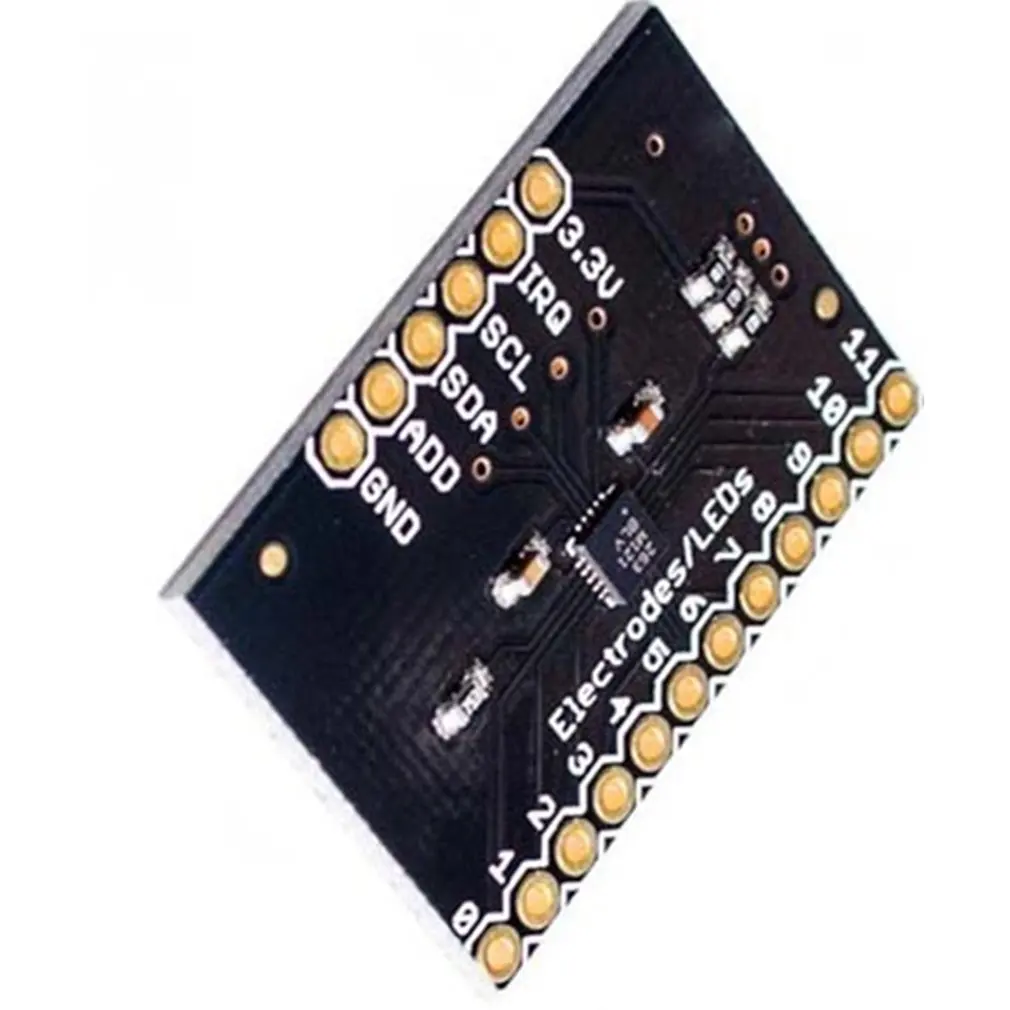

Это коммутационная плата для Freescale MPR121QR2.
MPR121-это емкостный контроллер сенсорного датчика, управляемый интерфейсом iec.
Чип может управлять до двенадцати отдельных электродов, а также имитацией тринадцатого электрода.
В MPR121 также имеет восемь светодиодный вождения контактов. Если эти контакты не настроены как электроды, они могут использоваться для управления светодиодами.
В нижней части доски есть четыре перемычки, все из которых по умолчанию установлены (закрыты). Адресный Перемычка связывает дополнительный контакт с заземлением, что означает, что по умолчанию адрес IEC чипа будет 0x5A. Если вам нужно изменить адрес чипа (коротко добавить на другой контакт), убедитесь, что вы открываете перемычку сначала. Перемычки также соединяют SDA, SCL и штырь прерывания к резисторам подтягивания 10 k. Если вам не нужны подтягивающие резисторы, вы можете открыть перемычки, отрезав трассировку, соединяющую их.
Технические характеристики:
Материал: электронный элемент
Цвет: черный
Посылка включает в себя:
1 х V12 емкостный сенсорный датчик
Примечания:
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Пожалуйста, поймите, спасибо.
Характеристики
- Бренд
- ACEHE
- Номер модели
- MPR121
- Материалы для самостоятельного изготовления
- Электрический
- Material
- electronic element
