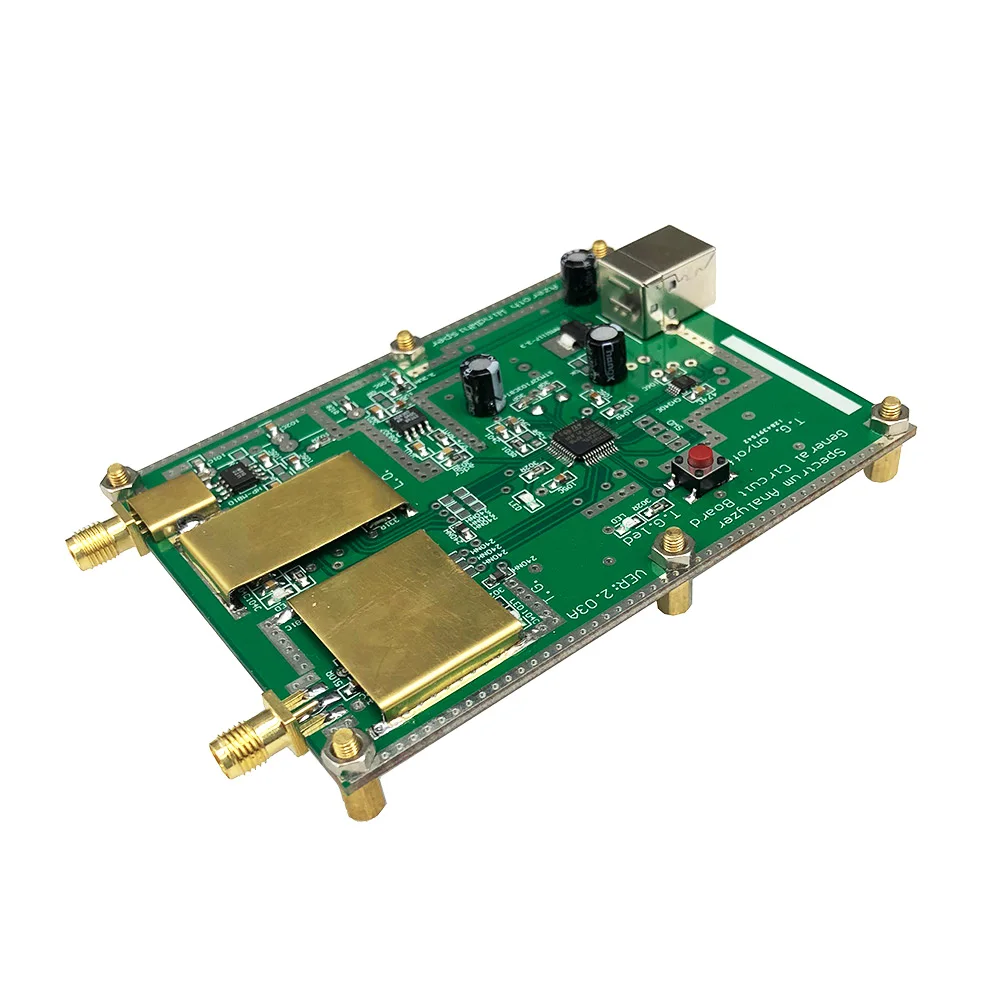

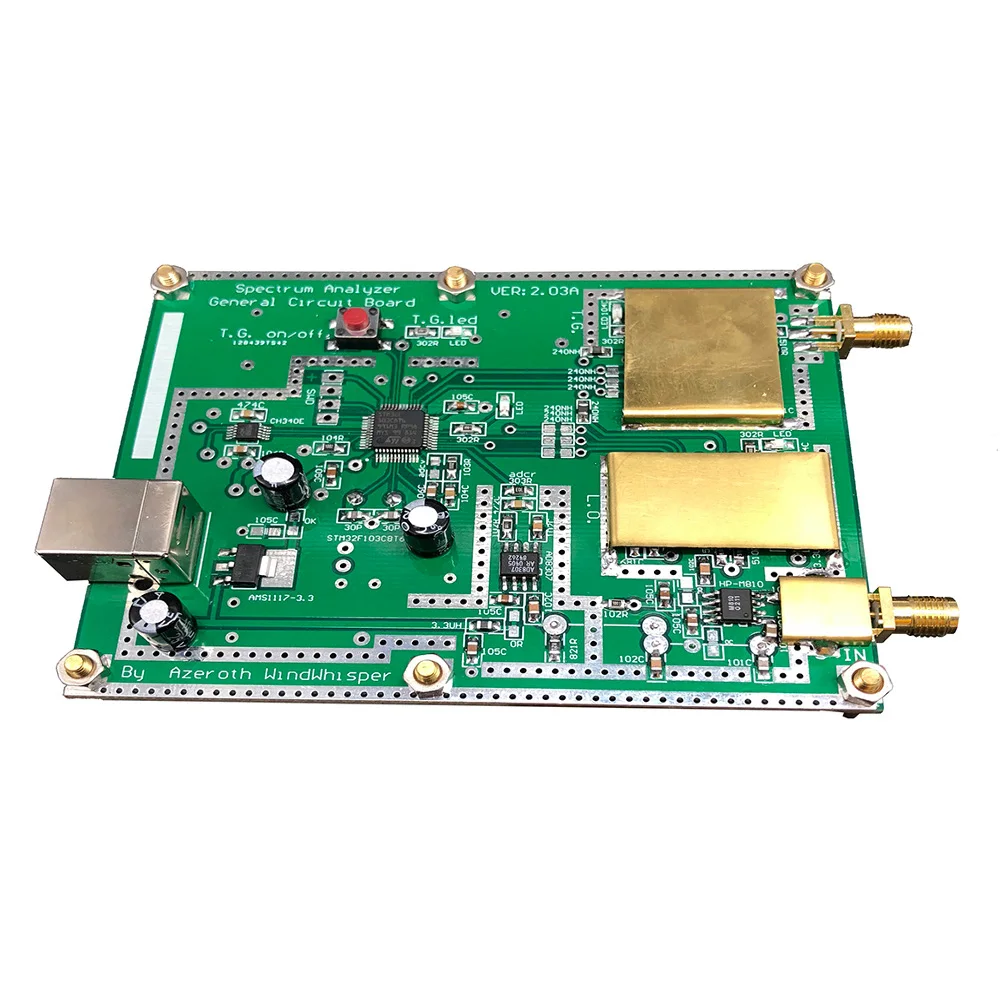

Простой анализатор спектра D6 с отслеживанием источника T.G. V2.02 простой источник сигнала RF частота домена анализа инструмента

Описание

Особенности:

JTGP-1033 простой спектр (с генератором трассировки), простой источник сигнала версии V2.0

Атрибут: инструмент анализа домена частоты RF

Интерфейс: USB

Мощность Блок питания: USB

Ток холостого хода: ≤100mA

Ток развертки: & le; 350 мА

Полоса пропускания: 33 МГц --- 4400 МГц

Открытый источник отслеживания выходной полосы 33 МГц-3000 МГц

Шаг развертки: ≥33-68,75 МГц/125 Гц, 68,75-137,5 МГц/250 Гц, 137,5-275 МГц/500 Гц, 275-550 мгц/1 кГц, 550 ~ 1100 МГц/2 кГц, 1100 ~ 2200 МГц/4 кГц, 2200 ~ 4400 МГц/8 кГц

Частота развертки: ≥800spot/second

Динамический логарифмический коэффициент развертки:> 50 дБ

Вход обнаружения: 10dBm

Компьютерное программное обеспечение: NWT4.11.09Edition

Операционная система компьютера: WinXP, win732, win764 (некоторые установки Win10 могут быть использованы, а некоторые нет. Причина еще не обнаружена. Это потрясающе)

Цель: РЧ-схема двухпортовый анализ частоты и амплитудных характеристик сети является основой исследования и разработки, отладки и обслуживания РЧ-схем. Спектрометр широко известный как радиочастотный мультиметр.

Подходит для: любителей радио, студентов

Примечание:

Потому что на печатной плате этого продукта есть два высокочастотных осциллятора (Следящий генератор источника и Спектральный местный осциллятор), неизбежно, что они мешают друг другу, когда они работают в то же время (особенно потому, что микроволновая полоса платы размером 99x75 более 1500 МГц начала походить). Простое экранирование для уменьшения этого эффекта помех очень маленькое, не нужно. Закройте конструкцию металлическим корпусом (в конце концов, реквизит на пути вашего мага). Конечно, это возможно для вас, чтобы реконструировать доступный металлический корпус структуры разумно. В конце концов, мозговые отверстия и ручные способности радио-энтузиастов неограниченны.

Дружеское напоминание:

Для курьезных любителей, которые любят использовать свои руки и мозги, более выгодным выбором может стать подметальная машина с полосой пропускания десятков мегабайт. Действительно важно иметь хорошую команду высокочастотных характеристик основных L и C, и иметь интуитивное ощущение. Это также основа для понимания более сложных приложений. В то же время, это также ключевой основной инструмент для всех дизайнеров для проектирования и выбора материалов. Это ни в коем случае не заменяет общий мультиметр для измерения индуктивности и емкости. Потому что их высокочастотные параметры-это последовательности, функции для частот, кривых, а не просто несколько сухих чисел.

Ядро Компоненты:

STM32F103: одночиповый компьютер, в результате встроенного контроллера can 2,0 стал самым привычным одночиповым компьютером для инженеров-аппаратов. В нижней части оборудования, он написан на официальном стандартном языке «hardware Strand» C MDK, что удобно для общения.

Adf4351: традиционные VCO + PLL + 6 серии Высокоскоростные Бистабильные цепи (за исключением 2 схем, D триггер). 35-2200 МГц достигается путем разделения частот. После формирования амплитуда основной волны не сильно меняется, чего трудно достичь в полной полосе пропускания для высокочастотных DDS. (После того, как сигнал разделен на частоты, он должен быть прямоугольной волной, и амплитуда изменится на Триггерный Уровень)

Часто play VCO имеет такой опыт, что выход частоты сильно варьируется в зависимости от амплитуды основной волны. Прямое использование этого оригинального осциллятора не может использоваться в качестве измерения источника. Амплитуда основной волны на выходе должна быть стабилизирована, как это делает ADF4351.

IAM81008: смеситель чип RF до Wi-Fi 5 ГГц смеситель чип, смеситель ниже 50 МГц 8 футов 6 футов серии этому штекеру конденсатор на GND оптимизации. LO вход локального осциллятора должен быть больше-5 дБм, кроме того, электрод питания IAM81008 должен быть строго стабильным более 4,85 В. Я использую самодельный ps3120 для его питания.

AD8307: логарифмический усилитель детектора, используемый для измерения мощности, ключевые компоненты.

Ch340g: домашний usb-чип для ttl, хороший драйвер. Как правило, STM32F103 не управляется USB, что снижает стоимость системы прерывания одночипового микропроцессора, хотя производительность этого одночипового микропроцессора превышает собственный USB. Ch340g соотношение производительности и цены очень высокое.

Принцип работы:

Физически любой осциллятор не только будет производить основные волны, там всегда будет обертон (однородные гармоники, даже гармоники и межволновые), чтобы фильтровать Овертон напрямую. Иногда очень трудно фильтровать подтекст напрямую. После смешивания измеренного сигнала с локальным осциллятором будет получено много комбинированных дифференциальных частот. Среди них основная волна локального осциллятора и внешний сигнал локального осциллятора. Разница частоты самая низкая, а амплитуда самая большая. Только эта разница частоты получена с помощью фильтра низких частот или фильтра полосовых частот (RBW), который отправляется на логарифмический усилитель на более позднем этапе для определения частоты и амплитуды измеренного сигнала. Ключевой момент в том, что основная Амплитуда волн локального осциллятора не сильно меняется на различных частотах, Овертон не используется, потому что смешивание будет фильтр низких частот (RBW).

Аналогично, основная разница частот между осциллятором источника отслеживания и локальным осциллятором всегда составляет 120 кГц. Мы всегда можем наблюдать изменение амплитуды разности частоты 120 кГц. Это принцип дифференциального сканирования частот.

Посылка включает в себя:

1 x Простой анализатор спектра
