Противопожарный дебюгер ARM Downloader STM32 Эмулятор DAP программист Поддержка JTAG SWD (от 1825 руб.)

Описание

Описание:

Нет необходимости устанавливать драйвер, Нет потери прошивки, скорость загрузки можно сравнить с JLINK V9, выбор инженеров!Поддержка загрузки файлов в формате шестигранной и bin.

Параметры продукта: Огнеупорная высокоскоростная версия

Модель: Fire-Debugger High speed Edition Simulator/CMSIS-dAP Simulator/ARM Simulator

Функция: загрузка программы, аппаратное моделирование, онлайн-отладка

Интерфейс: интерфейс JTAG, Поддержка JTAG и SWD загрузка

Операционная система: Поддержка XP/WIN7/8/1032 бит/64 бит

Программное обеспечение: MDK/IAR прямая загрузка, за исключением этих двух программного обеспечения, другое не поддерживает

Чип: все микроконтроллеры поддержки ARM Cortex-M, семья, Cortex-M0/1/2/3/4/7 поддержка

Например, общий STM32 полный диапазон, K60, Cortex-M0 +, LPC M3 и M4 чипы и т. Д.

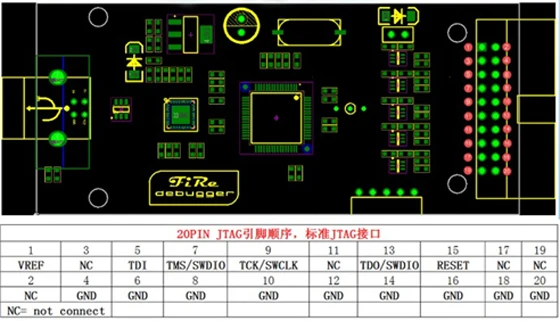

Высокоскоростное издание Pin Описание:

Высокоскоростная версия поддерживает режимы JTAG и SW. Если вы хотите использовать только режим SW,

Соедините следующие контакты с DuPont:

1-VREF подключен к 3V3

7-TMS подключение данных

9-TCK подключен к часам pin-код

15-Сброс сброса pin-код

Не забудьте поделиться целевая плата

Противопожарный дебюгер ARM Downloader STM32 Эмулятор DAP программист Поддержка JTAG SWD

Посылка включает в себя:

1 * Черный хост

1*20 P кабель

1 * USB кабель

Как использовать эмулятор:

Эмулятор и подключение компьютера и макетной платы

2: эмулятор настроен в MDK следующим образом

2-1: конфигурация опций отладки

Противопожарный дебюгер ARM Downloader STM32 Эмулятор DAP программист Поддержка JTAG SWD

2-2: настройка параметров утилит Противопожарный дебюгер ARM Downloader STM32 Эмулятор DAP программист Поддержка JTAG SWD

2-3: Настройка настройки Противопожарный дебюгер ARM Downloader STM32 Эмулятор DAP программист Поддержка JTAG SWD

3: Выберите целевой совет по разработке

Выберите целевая плата, выберите, насколько велика вспышка. В соответствии с моделями чипа на плате, мы решим открыть STM32.

Конфигурация ободка: 512 K для F1 и 1 M для F4. Один трюк-проверить сброс и выполнить.

После того, как программа будет загружена, она будет работать автоматически, в противном случае она должна быть перезагружена вручную. Стирается Размер вспышки выбирает секторы

Просто, не выбирайте полный чип, или загрузка будет медленнее.

Пожалуйста, найдите собственную модель макетной платы для установки

3-1: STM32F429 конфигурации

Противопожарный дебюгер ARM Downloader STM32 Эмулятор DAP программист Поддержка JTAG SWD

3-2: STM32F103 конфигурации Противопожарный дебюгер ARM Downloader STM32 Эмулятор DAP программист Поддержка JTAG SWD

4: Загрузите программа

Если предыдущие шаги были успешными, то вы можете загрузить скомпилированную программа на макетную плату. Загрузите дополнительное программное обеспечение для этой серии, просто нажмите кнопку нагрузки в KEIL.

Противопожарный дебюгер ARM Downloader STM32 Эмулятор DAP программист Поддержка JTAG SWD

4-1: Загрузите программа

После загрузки программы, если вкладка «сборка вывода» распечатывает приложение, работающее, программа загружается какГонг. Если нет экспериментального феномена, нажмите кнопку сброса, чтобы попробовать.

Противопожарный дебюгер ARM Downloader STM32 Эмулятор DAP программист Поддержка JTAG SWD
