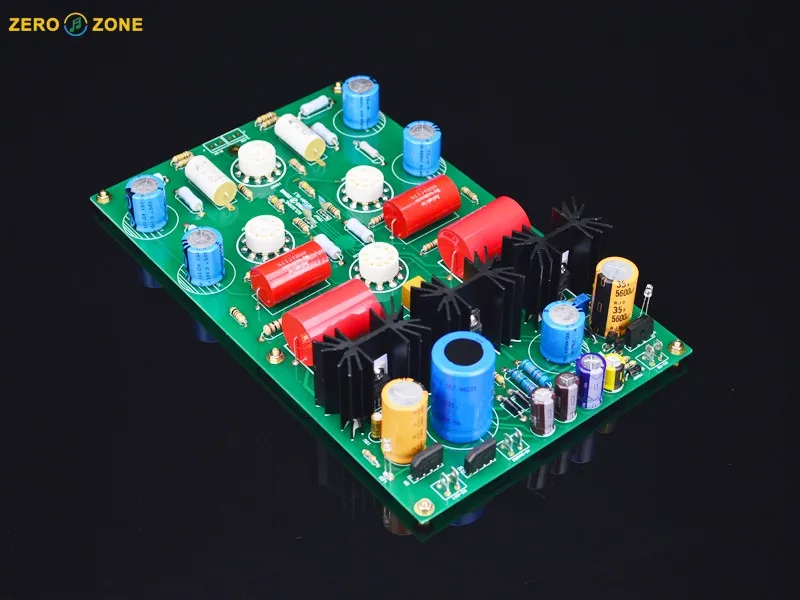

PRT08A ламповый предусилитель готовая плата(см. CAT SL1) 12AU7/12AX7/6DJ8(6922

Требования к входному напряжению; (3 группы):

220 В не менее 0,05 А Ток

9 в не менее 1 А Ток

14 в не менее 1А ток

Размер платы: 254 мм * 154 мм

Введение:

PRT08A эталонная труба для кошки предусилителя SL-1, который предназначен для того, чтобы быть самым совершенным ламповым предусилителем в отрасли для его динамического, точного позиционирования и средней частоты мягких.

CAT-SL1 дизайн трубки не похож на другие бренды-многие похожие модели; он предназначен для использования трубки, чтобы удовлетворить школьные требования, на первом этапе используется u-трубка 12AU7, выберите относительно богатую трубку входной трубки аромата; на второй сцене используется высокая u-образная трубка 12AX7, Это структура SRPP, принимающая полосу пропускания и буфер между передней и задней частью, а также готовящаяся к третьей ступени. Третий этап-6DJ8, который имеет больший выходной ток экрана, чтобы еще лучше толкать усилитель мощности.

PRT08A разработан, чтобы быть верным оригинальным параметрам схемы усилителя SL1, без каких-либо регулировок; наши обновленные части с точки зрения источника питания:

Высоковольтный источник питания использует Регулируемый источник питания, а трубка MOS используется в качестве регулирующей трубки напряжения, чтобы сделать его более электронным запахом.

Нить делится на два набора регуляторов напряжения, которые питаются от 12AU7, 12AX7 и 6,3 В 6DJ8 (6922).

Кроме того, в PRT08A, мы добавили 30 секунд задержки на выход в сборе для того, чтобы избежать сокращения "писк" трубки предусилитель прежде чем или похода по магазинам.

Материал:

Panasonic и 718 резисторы, позолоченные керамические трубчатые гнезда, PHI-BC конденсаторы, конденсаторы ELNA и т. д., высоковольтный регулятор трубки выбор трубка Toshiba, соединительный конденсатор серии ERO + MKP.
