Прямая поставка DSO138mini цифровой осциллограф комплект DIY обучения карманный размер DSO138 обновление (от 651 руб.)

Описание

100% Новинка и высокое качество
Особенности:
DSO138mini приносит в следующих улучшений:
1. Лучшая структура и меньший размер
2. Питание от USB или аккумулятора.
3. Внешний вход триггера.
4. Последовательный выход данных формы волны.
5. Общий контроллер.
DSO138mini сделать MCU и ЖК-дисплей в одном PCB, чтобы избежать проблемных соединений pin-заголовков, которые были использованы в DSO138. Это не только для того чтобы увеличить надежность продукта, но и позволит основная плата для того, чтобы стать гибкий общего назначения контроллер.
DSO138mini's триггер может работать надежно под 10us и 20us timebase настройки. Данные сигналов могут быть выводиться через последовательный порт, и данные могут быть легко отображены на ПК с помощью другого программного обеспечения, таких как Gnuplot. Эта фотография показывает одни и те же формы волны, отображаемые на ПК с помощью Gnuplot.
Параметры:
Основные характеристики DSO138
Аналоговая полоса пропускания: 0-200 кГц
Частота дискретизации: 1 Msps макс
Чувствительность: 10 мВ/Div-5 В/Div
Чувствительность ошибка по уровню поверхности: <5% = "">
Разрешение по вертикали: 12 бит
Развертки: 10us/дел-500 s/Div
Длина записи: 1024 точек
Встроенный тестовый сигнал 1 кГц/3,3 В
Доступна функция Waveform frozen (HOLD)
Сохраненный/сигнала
Последовательного сигнала вывода данных
Вертикальный
Количество каналов: 1
Аналоговая полоса пропускания: 0-200 кГц
Чувствительность: 10 мВ/Div-5 В/Div
Чувствительность ошибка по уровню поверхности: <5% = "">
Разрешение: 12 бит
Вход сопротивление: 1mом
Максимальное входное напряжение: 50Vpk
Соединение: DC, AC, GND
По горизонтали
Максимальная частота дискретизации в реальном времени: 1 Мбит/с
Развертки: 10us/дел-500 s/Div
Запись Длина: 1024
Триггер
Режимы запуска: автоматический, нормальный, одиночный
Типы триггеров: подъем/падение края
Положение запуска: 1/2 фиксированного размера буфера
Дисплей
2,4 дюймовый цветной TFT ЖК-дисплей с разрешением 320x240
Питание
3,5-6 В постоянного тока
Ток питания: 120 мА @ 5 В
Физический
Размеры: 7x8 см/2,76x3,15 дюйма
Основные Цвет: красный
Примечание: 1. Замеры сделаны вручную, поэтому возможны отклонения в 0-1 см. Пожалуйста, убедитесь, что вы не возражаете, прежде чем делать заказ.
2. В связи с разной конфигурацией разных мониторов изображение не отображает фактический цвет товара. Спасибо!
3. DSO138mini цифровой осциллограф комплект только в том случае, другие аксессуары демо на картинке не включены! без акриловой основой.
Посылка включает в себя:

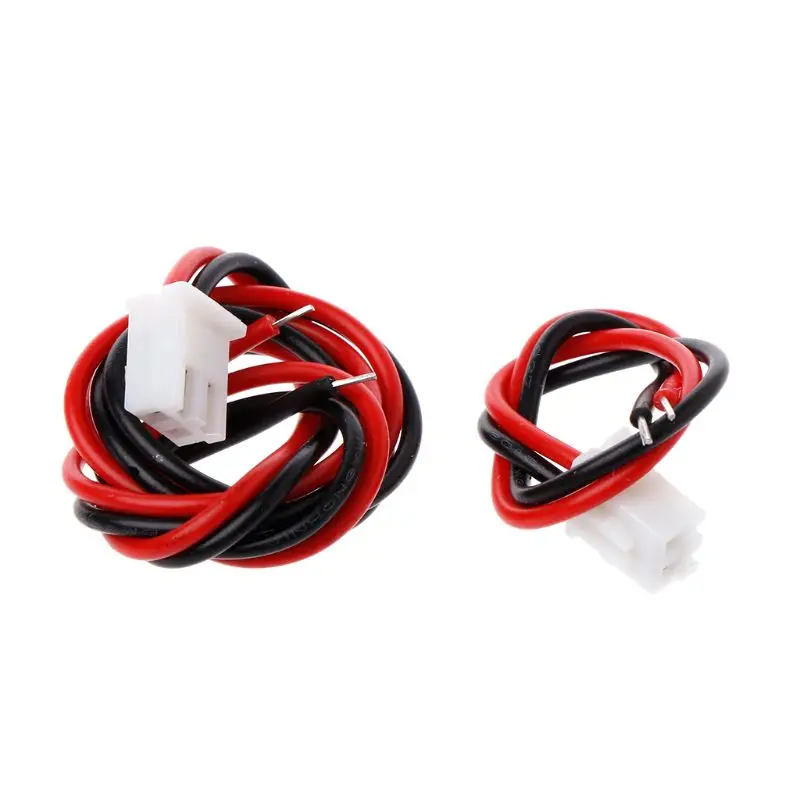

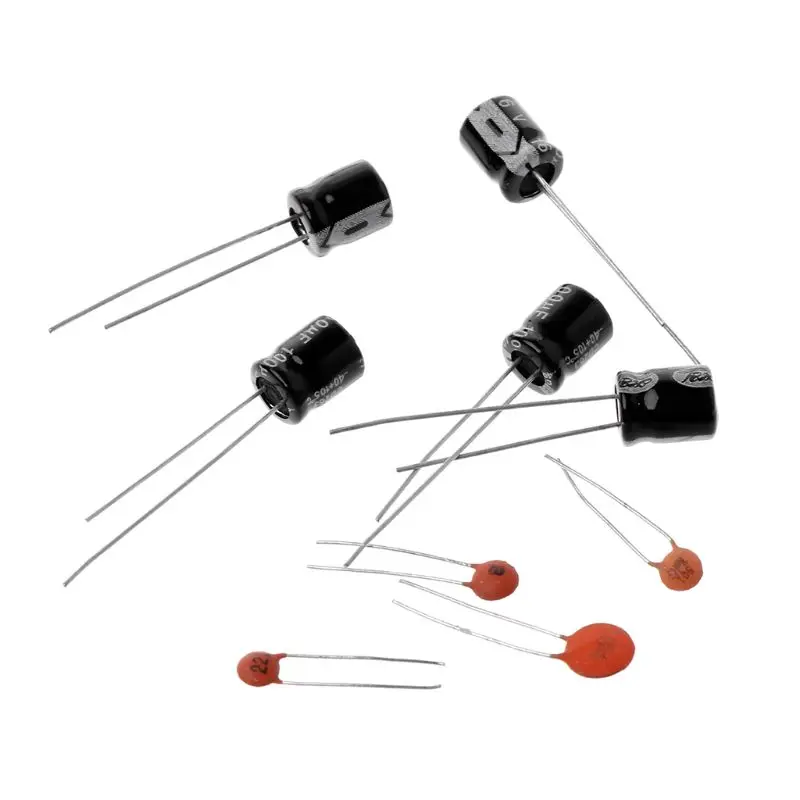

1 комплект из DSO138mini осциллограф комплект
