PUHUI 110 V/220 V T-835 BGA IRDA WELDERInfrared BGA Пайка и Распайка SMD паяльная станция

Описание

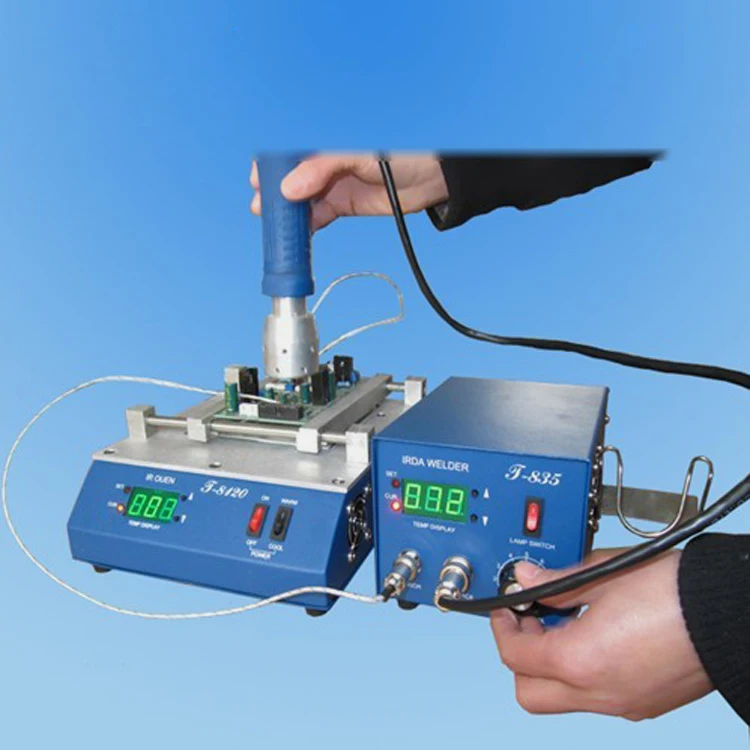

PUHUI T-835 IRDA Сварщик инфракрасной паяльной станции

1. Принять ручную структуру лампы с гибкой операцией и легким управлением. T835 подходит для любых точек плоских компонентов, особенно BGA, SMD компонентов.

3. Инфракрасный Нагрев не имеет потока sirocco. Не воздействуйте на мелкие элементы. Подходит для всех элементов. Его можно использовать для отпаивания BGA, SMD, CSP, LGA, QFP и PLCC, особенно микро BGA и SMD элементов. T835 работает вместе с инфракрасным предварительно нагреваемым T-8120, который может ремонтировать все виды игольчатых розеток (например, гнездо ЦП и вставленный зазор).

Запуск и проверка перед запуском:

1). Проверьте, хорошо ли подключены кабели инфракрасной лампы, температурного датчика и источника питания или нет перед запуском.

2). Включите выключатель питания. Затем дайте машине работать до самопроверки. (Температура, отображаемая после самостоятельной проверки, является вашей комнатной температурой.)

3). Переключатели на передней панели используются для управления процессом работы инфракрасной лампы. Нажмите верхнюю кнопку передней панели, кнопку вниз для регулировки температуры инфракрасной лампы между 0-350C. Нажмите кнопку «ON», чтобы инфракрасная лампа сработалась; нажмите кнопку «OFF», чтобы остановить работу.

Герметизация/ремонт:

Прокладка печатной платы в сторону:

Хорошо выберет печатную плату, выберите подходящее рабочее положение.

Перед опломбированием/ремонтом регулировка и подготовительная работа:

1). В соответствии с размером чипа и технологическим требованием сварки, выбирает подходящую инфракрасную лампу температуры нагрева (0-350C регулируется). Когда уплотнение меньше, чем 15x15 мм чип, может регулировать температуру инфракрасной лампы до 160-240 с примерно; когда заделка/ремонт меньше, чем 20x20 мм чип, может регулировать температуру инфракрасной лампы до 220-240C около; открывается большим образом, когда 30x30 мм чип, Согласно ремеслу и опыту пользователя, может регулировать инфракрасную лампу 240-260C; около.

Принять инфракрасные тепловые лампы без шагов, вы можете регулировать размер в соответствии с температурой чипа свободно. Когда регулятор инфракрасных тепловых ламп регулирует самый большой, самый мощный инфракрасный светильник, Разогревающий более быстрый чип, в процессе сварки особое внимание к температурному контролю, для предотвращения смещения температуры чипы senor не приведут к нагреву в течение длительного времени, нагрев слишком высокий, сгоревшие чипы.

2). Регулирование инфракрасной температуры сеньор света, поместите его в чипы или в сторону подходящего места рядом. Чип в и вокруг senor head окрашенный поток (сварка или СВАРКА-масло), это позволит senor измерить температуру более точно, помогая при этом припоя флюса роль, BGA pad будет более нетронутым, может эффективно предотвратить прокладки от палочки и олова от волос, и другие проблемы.

Пайка/Распайка:

Исправьте печатную плату: Поместите печатную плату в подходящее место.

Подготовка и настройка до пайки/распайки:

1) Отрегулируйте входную температуру инфракрасной лампы между 0-350C в соответствии с размером чипа и требованиями технологии сварки. Установите температуру между 160-240C для отпаивания чипов, размер которых составляет менее 15x15 мм; между 220-240C для отпаивания чипов под 20x20 мм; отрегулируйте температуру между 240-260C для отпаивания чипов более 30x30 мм.

Эта машина принимает бесступенчатые методы для регулирования температуры. Когда вы регулируете инфракрасную лампу до максимальной мощности, инфракрасная лампа выпускает сильнейшие лучи, чтобы сделать температуру чипа более быстрой. В процессе сварки, пожалуйста, обратите внимание на датчик контроля температуры, чтобы избежать горения чипов из-за высокой температуры.

2) поместите датчик температуры в подходящее место рядом с чипом. Распределенный поток на головке датчика для точной температуры; распределенный поток вокруг чипа, чтобы гарантировать лучшую сварку.

Процесс распайки/пайки:

Распайка процесс:

1). Fix печатной платы.

2). Поместите датчик температуры, распределите поток, установите инфракрасную температуру работы лампы, затем начните инфракрасную лампу.

3). Отрегулируйте место инфракрасной лампы, чтобы сделать факулу на чипе.

4). Отрегулируйте высоту лампы, чтобы сохранить высоту в пределах 20-30 мм. Когда температура поднимается до заданной температуры или расплава оловянной сковороды, пожалуйста, используйте вакуумное всасывание или Пинцет Для Удаления чипа, затем выключите инфракрасную лампу.

5). Выключите питание после того, как машина полностью остыла.

Отпаивайте все виды игл-сокетов, таких как ЦП, зазор, пользователи должны купить infra preheat box.

Общие операции:

Сначала накройте печатную плату, которая не требует ремонта или которую следует избежать высокой температуры с алюминиевой фольгой, исправьте печатную плату хорошо. Затем установите температуру предварительного нагрева между 160-180C, поместите датчик температуры рядом с компонентом, который вы отпаиваете или сварите. В-третьих, начните подогревать шасси в течение 3-5 минут или даже более продолжительного времени, чтобы сделать компонент нагревается равномерно. В некоторых специальных условиях, пожалуйста, используйте инфракрасную лампу в качестве вспомогательного оборудования для быстрого нагрева.

Для бессвинцового устройства температура может быть увеличена на 20-30 С.

Для двусторонней платы, пожалуйста, примите более низкую предтепловую температуру, чтобы разогреть печатную плату, дополненную инфракрасным теплом в верхней части.

Процесс сварки:

Процесс сварки почти такой же, как Процесс распайки, но пользователи должны обратить внимание, чтобы очистить жестяную сковороду или колодки и мяч-посадки, положить чип на нужное место перед нагревом.

Внимание в процессе распайки/сварки

1). Для некоторых просто инкапсулированных чипов, мы предполагаем, что вы поместите небольшой кусок алюминиевой фольги на кремниевое положение, чтобы предотвратить трещину чипов от перегрева. Размер алюминиевой фольги должен быть немного больше кремния, в противном случае, это повлияет на эффект сварки.

2). В процессе распайки/сварки все пластиковые вставные блоки в пределах инфракрасных лучей лампы должны быть покрыты алюминиевой фольгой, чтобы предотвратить деформацию или повреждение от высокой температуры.

3). Очистите и протестируйте печатную плату после охлаждения.

4). Пожалуйста, не позволяйте инфракрасной лампе работать в течение длительного времени без платы PCB. Разрешить инфракрасной лампе облучить изделия с сильным отражением строго запрещено, в противном случае срок службы лампы будет сокращен.

Обслуживание инфракрасной лампы:

1). Предварительно нагревающееся шасси и корпус инфракрасной лампы, особенно инфракрасная лампа с высокой проницательной защитой, следует регулярно вытирать пыль или конденсат флюса с помощью Обезвоженного спирта, чтобы сохранить инфракрасное тепловое излучение свободным.

2). Положите ручную лампу обратно на подставку после использования, чтобы инфракрасная лампа полностью остыла.

Несущественным образом отличаться:

1). Не выключайте питание после использования, пока вентилятор полностью не остынет, что продлит срок службы машины.

2). Держите воздухозаборник и лампу чистой. Регулярно очищайте инфракрасную лампу с высокой проницательной защитой с помощью Обезвоженного спирта.

3). Будьте осторожны при высокой температуре.

4). Выньте подключаемый блок питания, если не используете в течение длительного времени.

1X сварочный стол T-835

1X инфракрасная лампа

1X Температура датчик

1X Инфракрасный держатель лампы

1X Мощность кабель

1X Руководство пользователя
