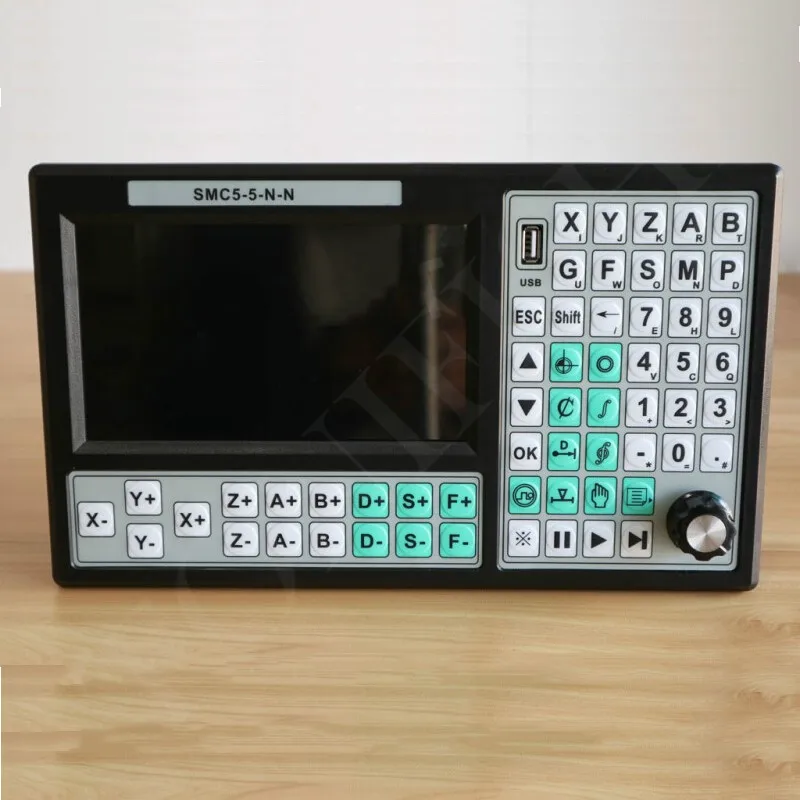

Пятиосевой контроллер движения гравировальный станок с чпу шаговый сервопривод 1-5 оси 3 оси 4 оси офлайн контроллер

Этот продукт содержит только один главный двигатель и одну пару кнопок установки, включая батареи кнопки.

В motion контроллер использует высокопроизводительный 32-битный процессор и высокая производительность FPGA. Он оснащен семидюймовым ЖК-дисплеем. Он имеет человеческое окно-интерфейс машины. Память принимает внешний usb-порт и встроенную карту 8GTF. Он имеет большое пространство для хранения, может быть подключен к u-диску, 12-24 вольт ультра-широкое входное напряжение, и может управлять клавиатурой легко. Система имеет характеристики высокой надежности, высокой точности, низкого шума и легкой эксплуатации.

Контроллер имеет 5-осевой связи и многомикро-сегментный алгоритм управления. Она может осуществить пятью-ось линейная интерполяция и Пятиосевой мульти-микро многолинейный сегмент непрерывной интерполяции. Он также имеет прерывистый резьбовой контроль и функцию синхронизации питания. Поддержка интерфейса управления маховиком.

Простые и четкие параметры обеспечивают удобство и скорость работы. Функция настройки ввода/вывода может облегчить использование и расширение периферийных устройств.

Основные функции:

Настройки параметров: для достижения наилучшего эффекта обработки можно установить различные параметры управления, связанные с обработкой и операцией.

Ручная работа: ручная работа, точечная работа, возврат к нулю программы, возврат к нулю машины, Координата нулевой очистки и так далее могут быть осуществлены.

Управление процессом: он может создавать, удалять, модифицировать, считывать, сохранять, копировать и вставлять программы, автоматически обрабатывать, продолжать, приостанавливать и другие функции.

Внешний вход IO: несколько внешних ввода IO можно определить для легкого использования

Функция ввода свободного выбора: Включение ограниченного входного порта для достижения различных требований пользователя

Маховик: имитирует маховик с внешним входом управления маховиком или расширенными функциональными клавишами основной панели. Маховик поддерживает режим скорости или режим положения.

Состав системы

Система CNC в основном состоит из следующих частей:

Высокая производительность, высокая скорость 32 бит ARM cpu, высокая производительность функциональный FPGA

ЖК-дисплей (разрешение: 800x480)

Вход/выход (16 фотоэлектрическая изоляция 10мА вход и 8 фотоэлектрическая изоляция 500мА выход)

Техническими показателями

Минимальный блок дисплея 0,001 мм

Стандартная точность положительная и отрицательная 2PP Полюс

Точность непрерывного прямого угла составляет одну четвертую высоты углового банта в нормальных условиях.

(Можно определить как любое значение для удовлетворения потребности в высокой точности)

Максимальный размер данных (+ 99999,999 мм)

Максимальная частота импульсного выхода 500 кГц (Пять осей могут быть 500 кГц одновременно)

Количество осей управления-5 осей (X, Y, Z, A, B)

Перспективный интерполяции контроль 5 оси мульти-micro мульти-отрезок с 5-осевой связь

Интеллектуальная точка замедления резания в режиме скорости или положения, контролируемом маховиком

Интеллектуальное программное обеспечение ограничения, предсказание точки замедления заранее, обратный будет автоматически поднят, что делает контроль более гуманным

Поддержка u-диска

Встроенная память, может расшириться до 32G высокий, для хранения емкости
