QC3.0/PD65W Двусторонняя Быстрая зарядка мобильного питания Diy Kit Зарядка сокровище подъема напряжения печатная плата 20 в

Поддержка qualcomm QC2.0, 3,0, huawei FCP, samsung AFC, PD2.0, Macbook, Switch, (apple 8/apple X), высокая мощность. Для того, чтобы быть совместимыми с большинством зарядных головок на рынке и избежать сгорания мертвой зарядной головки, Входная мощность изменяется от 87 Вт до 60 Вт, и выход поддерживается 65 Вт с защитой от температуры NTC.

Примечание: Этот продукт представляет собой четырехструнную защитную пластину литиевой батареи и доску усилителя давления. Больше ничего не отправлено. Он был протестирован перед поставкой и доставкой

Описание параметров:

Размер подложки печатной платы: 70*38 мм,

Размер панели защиты литиевой батареи: 67*14 мм,

Тип батареи: 3,7 в литиевая батарея, четыре струны, B-, B1, B2, B3, B + от отрицательного электрода от низкого давления контакта до высокого давления сварочной аккумуляторной линии,

Усилитель давления: микро вход 18 Вт (поддержка QC2.0, QC3.0);

Тип-c Вход: 5 V/3A, 9В/3A, 12 V/3A, 15 V/3A, 20 V/3A (60 Вт (макс.),

Тип-c Выходная мощность: 5В/3A, 9В/3A, 12 V/3A, 15 V/3A, 20 V/3.25a (65 Вт (макс.),

Выход порта Usb-a черный: 5 В/2,4 А,

Выход порта Usb-a оранжевый: 3,6 ~ 6,5 в/3 a, 6,5 ~ 9 В/2 a, 9 ~ 12 В/a (18 Вт),

Коэффициент конверсии: синхронная технология выпрямления 75-85%, встроенный коэффициент конверсии выше 90%,

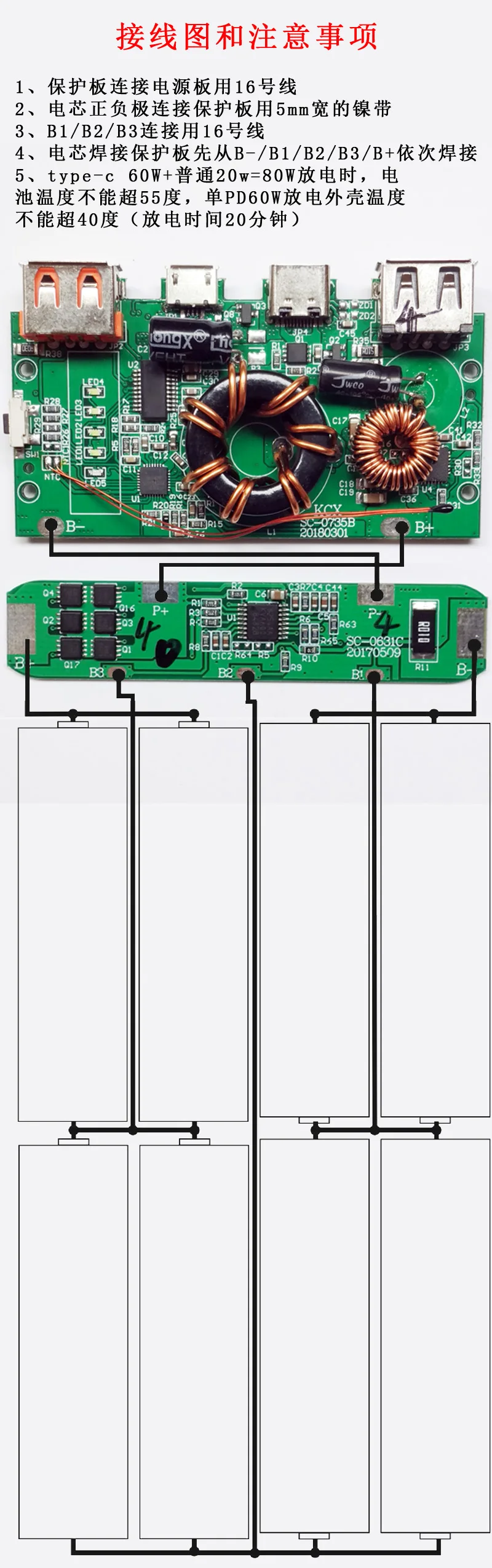

Проводка и вопросы, требующие внимания;

1. Подключите защитную пластину к источнику питания с линией 16

2. Никелевая полоса шириной 5 мм используется для подключения положительных и отрицательных электродов батареи к защитной пластине

3. Подключение B1/B2/B3 с линией 16

4. Защитная пластина для сварки батареи должна быть сварена поочередно от B-/B1/B2/B3/B +

5. при разрядке типа c 60 Вт + обычные 20 Вт = 80 Вт температура батареи не должна превышать 55 °C, и температура одной разрядной оболочки PD60W не должна превышать 40 °C (время разрядки составляет 20 минут).

Описание:

1: сварочная схема требует электрика, не рекомендуется, чтобы плееры, которые никогда не коснулись электронной цепи, сделали это, согласно фотографиям и инструкциям соответствующей страницы деталей, аккумулятор не может быть подключен к реверсу, реверс перегорит!

2: напряжение аккумулятора должно быть 3,7 в. Когда светильник не включается нажатием переключателя после сварки, его необходимо активировать при зарядке в зарядном порту. Когда светильник включен, его можно использовать.

3: при зарядке мобильного питания, 4 лампы всегда включены и не мигают, он полностью заряжен.

4: функция сна и пробуждения, подключайте и заряжайте мобильные телефоны и другие устройства при зарядке.
