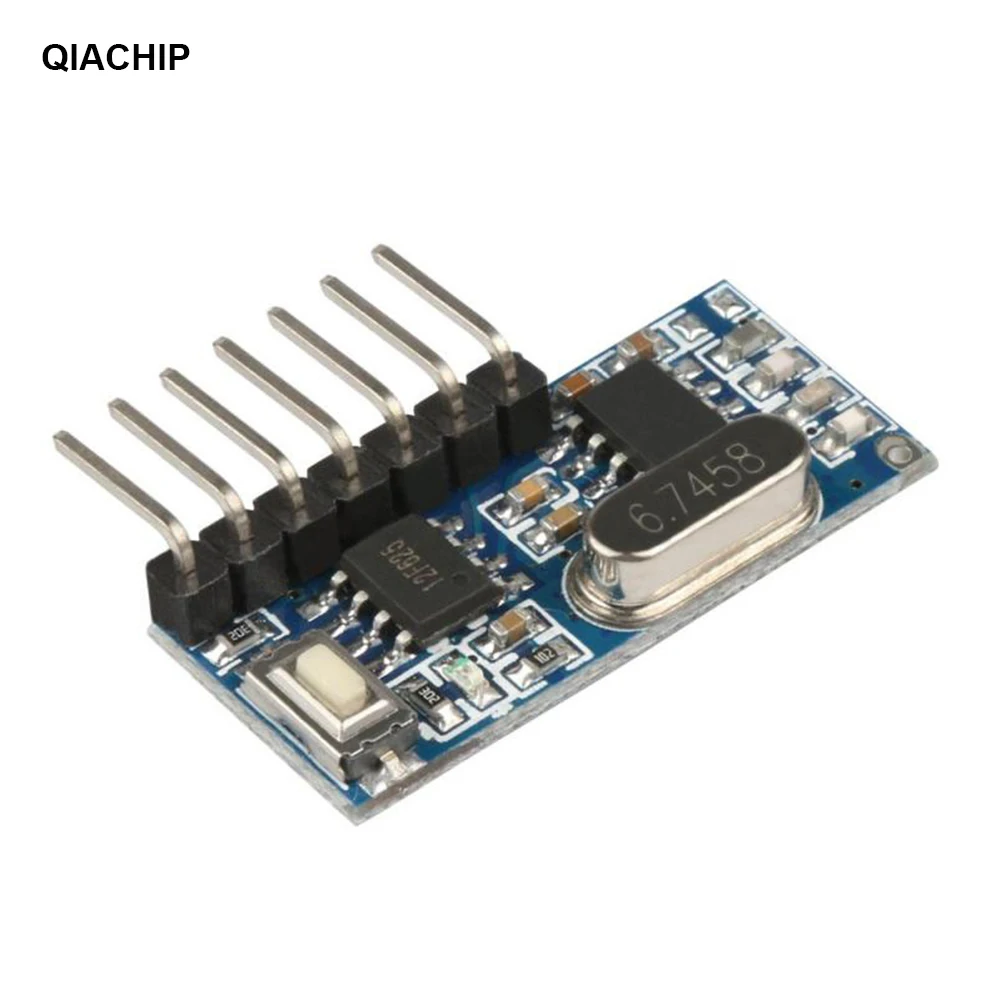

QIACHIP 10 шт. 433,92 МГц супер гетеродинный модуль приемника с декодированием беспроводной модуль декодирования дистанционное управление 1527 обучения

Технические характеристики

Партномер: RX480E-4Рабочая температура:-25 ~ 75CЧувствительность приема:-108 дБТок тишины: <= 5 мАРабочее напряжение: DC3.3 ~ 5 ВРабочая частота: 433,92 МГцПоддержка кодирующий чип модели: EV1527, PT2262(Другие могут быть настроены, но не менее 1000 шт)

Функция

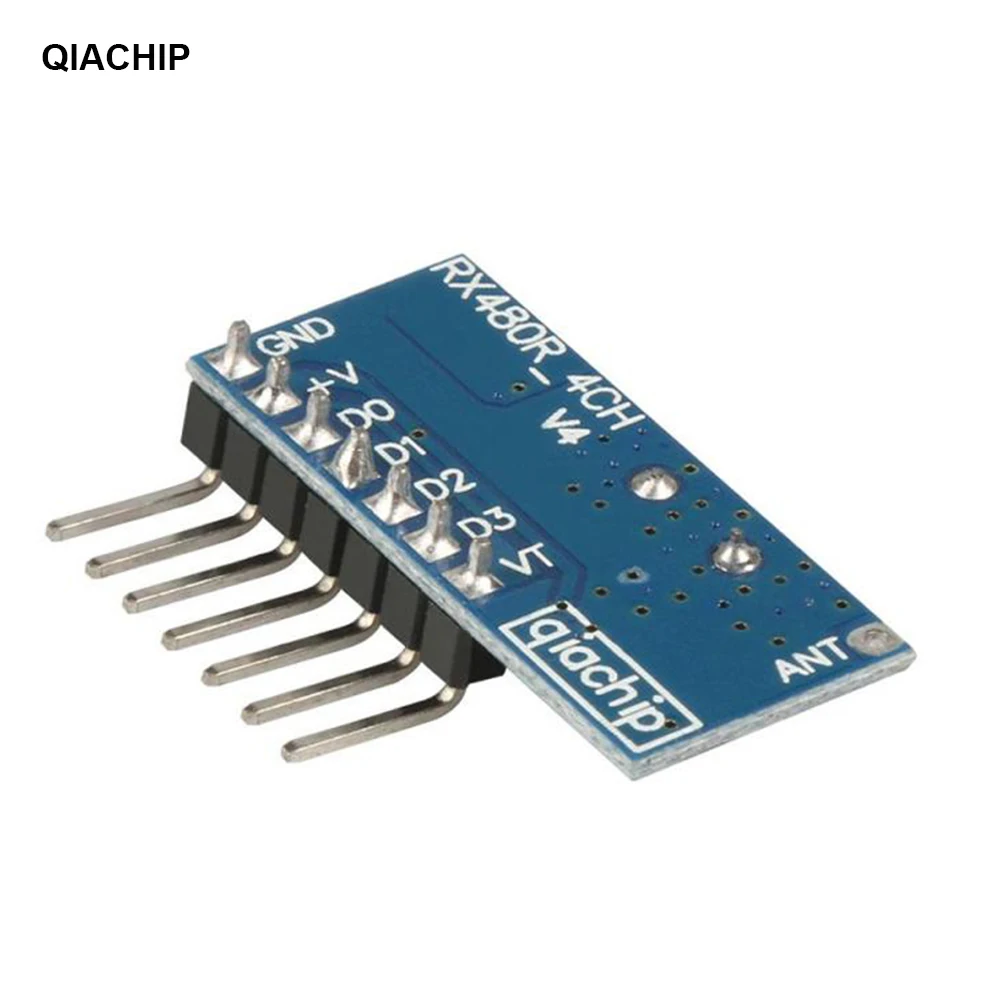

Инструкции по выходу:GND: groud или отрицательный полюс+ V: постоянный ток 3,3 ~ 5 в входD0: вывода данныхD1: вывода данныхD2: вывода данныхD3: вывода данныхVT: ВыходРежим работы: точечный ход, самоблокировка, блокировкаВыход: 4-канальный КМОП-сигнал уровня, соответствующий пульту дистанционного управления ABCD 4 кнопки.

Введение режима работы:

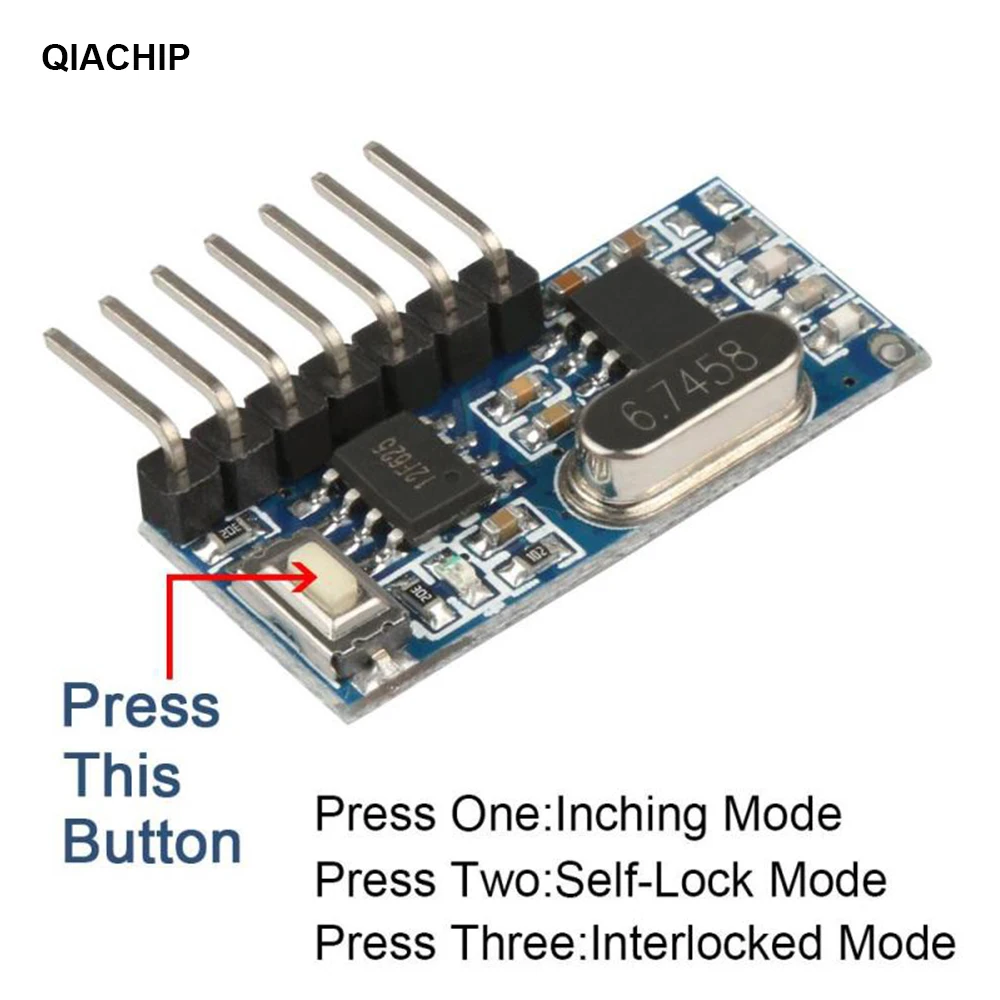

1. Нажмите кнопку обучения на модуле 1 раз. После того, как пульт дистанционного управления учится, он переходит в режим пробежки;2. Дважды нажмите кнопку обучения на модуле, и пульт дистанционного управления войдет в режим самоблокировки после обучения;3. Нажмите кнопку обучения на модуле 3 раза, и пульт дистанционного управления войдет в режим блокировки после обучения;4. Нажмите кнопку обучения на модуле 4 раза. После того, как пульт дистанционного управления научится,Введите двусторонний самоблокирующийся + двусторонний режим пробежки;5. Нажмите кнопку обучения на модуле 5 раз. После того, как пульт дистанционного управления научится,Введите режим двусторонней пробежки + режим двусторонней блокировки;6. Нажмите кнопку обучения на модуле 6 раз. После того, как пульт дистанционного управления научится,Введите двусторонний режим самоблокировки + двусторонний режим блокировки;7. 7 раз нажмите кнопку обучения на модуле. После того, как пульт дистанционного управления научится,Введите режим двусторонней блокировки + режим двусторонней блокировки;Объяснение с целью данного светодиодный Выходной сигнал:При нажатии любой кнопки пульта дистанционного управления, принимающий конец Декодирует и декодирует правильно, светодиодный выдает сигнал высокого уровня 1. при отпуске кнопки дистанционного управления светодиодный выход станет 0.То есть: он будет выводиться только тогда, когда прием действителен и декодирован правильно.

Эксплуатация введение

Очистка кода:Нажмите кнопку обучения на приемниках в течение 8 раз, коды будут очищены.После очистки кода пульт дистанционного управления больше не может работать.Изучение кода :( мгновенный)Нажмите клавишу обучения на приемнике один раз, он переходит в режим мгновенной настройки.Подождите немного, светодиодный индикатор выключится, он переходит в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем оторваться.Через 3 секунды светодиодный индикатор снова включится, успешно учится.Обучение коду: (переключение)Нажмите клавишу обучения на приемнике дважды, он переходит в режим переключенияПодождите немного, светодиодный индикатор выключится, он переходит в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем оторваться.Через 3 секунды светодиодный индикатор снова включится, успешно учится.Обучение коду :( фиксация)Примечание: Когда вы выбираете режим фиксации, для того, чтобы узнать больше пульта дистанционного управления, вам нужно узнать две разные кнопки, первый раз изученный для "ON", второй раз выучил для "выключения".Например: Кнопка A = вкл., кнопка B = ВЫКЛ.Нажмите клавишу обучения на приемнике тройное время, он переходит в режим блокировки.Подождите немного, светодиодный индикатор на плате приемника будет мигать, а затем оторвется.Нажмите кнопку дистанционного управления A.Светодиодный фонарик 5 раз.Нажмите кнопку дистанционного управления B.Светодиодная вспышка 5 раз.Через 3 секунды светодиодный индикатор снова включится, успешно учится.A = вкл., B = ВЫКЛ.

Приложений

1. Беспроводной Выключатель питания, розетка, пульт дистанционного управления, модуль приемника,2. Контроль доступа, электрические автомобили, мотоциклы, автомобильные противоугонные продукты, удаленные открыватели дверей, система управления доводчиками3. Безопасность, системы наблюдения, продукты домашней безопасности, электрические двери, Хост сигнализации, сигнализация4. комнаты управления, двери затвора, окна, разъем дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрическими дверями, гаражные двери дистанционного управления, пульт дистанционного управления выдвижными дверями, удаленные раздвижные ворота, раздвижные двери5. Продукты умного дома, занавески дистанционного управления, удаленные MP3, аудио
