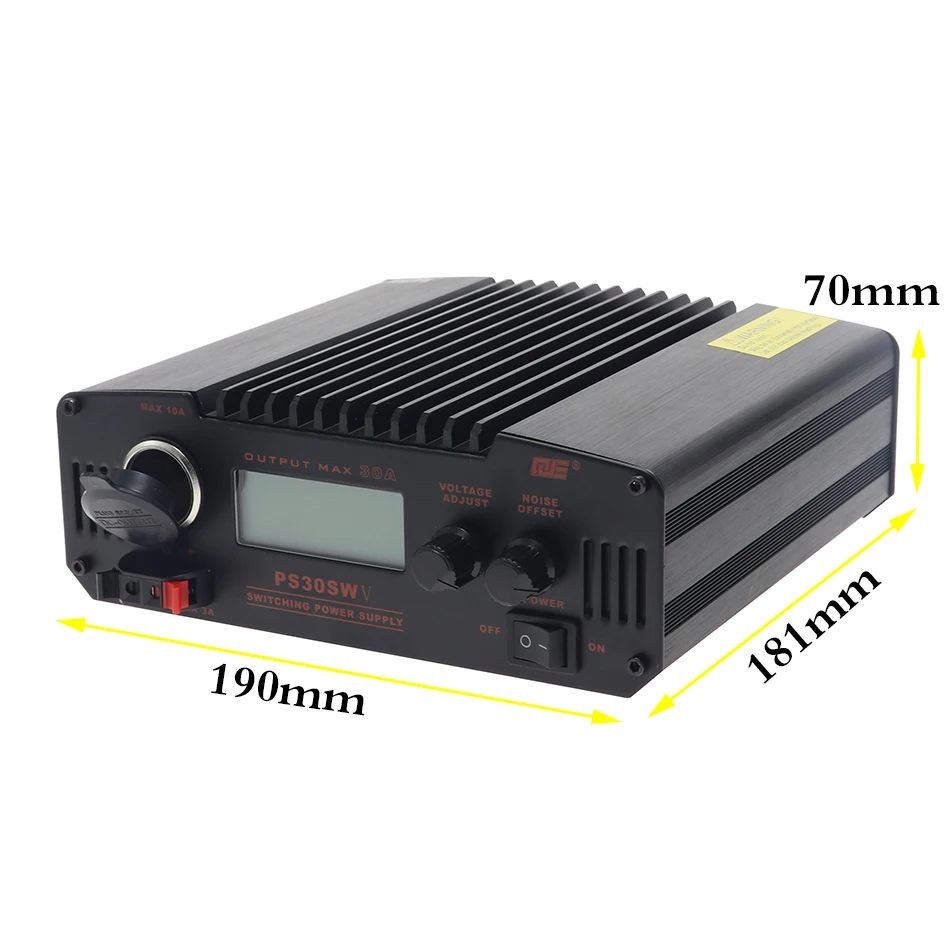

QJE PS30SWV автомобилей базовой am-радиоприемник DC Связь переключение Питание 13,8 V 30A

QJE PS30SWV автомобилей базовой am-радиоприемник DC Связь переключение Питание 13,8 V 30A

ВведениеPS30SWV-это высокоэффективный, компактный, легкий, высокопроизводительный импульсный источник питания. Он также разработан для того, чтобы минимизировать шум переключения специально для использования связи. Даже когда шум происходит, он может быть удален с функцией шумосмещения.Удобные функции, такие как предустановленное напряжение, и хорошо Видимый задний освещенный метр являются стандартными в этом блоке питания.Технические характеристикиВход напряжение: 230VACВыходное напряжение: 9-15 в (Переменный Постоянный ток)Dutput voltape regularton: менее 2%Защита: от короткого замыкания. Автоматическое ограничение тока более 30А.ТемператураВыходной ток: 30A (макс.), 25A (непрерывный)Пульсация: менее 80mVp-p при номинальной нагрузкеПредохранитель: 5AМетр: одиночный Вольт/измеритель тока, с подсветкойРазмеры: 190 (Ш) x69 (в) x181 (D) мм (проекции не включены)Вес: прибл. 2,3 кгВнимание!1. Несмотря на то, что шасси устройства имеет отрицательное заземление, используйте правильные клеммы для подключения кабеля.2. При подключении устройства к розетке его необходимо выключить.3. Поместите устройство в сухую и велвентилированную область.4. Никогда не прикасайтесь к устройству во время использования. Несмотря на то, что itis предназначен для высокой эффективности, устройство все равно будет нагреваться. Если устройство достигает определенной температуры, функция «экстремальная Защита температуры» защитит устройство.5. Система ограничения тока защитит устройство от перегрузки.6. Если короткое замыкание происходит на выходе, устройство защищено функцией защиты от короткого замыкания. Немедленно выключите устройство и восстановите причину короткого замыкания, затем включите его обратно.

Панель функция введение

① Выключатель питания: включает и выключает устройство.②Метр: отображает напряжение или ток.③ Защелкивающийся выходной терминал: 3A Макс. Красный положительный, черный отрицательный.④Клемма прикуривателя: 10 А Макс.⑤ Регулировка напряжения: Регулировка напряжения между 9, 0 и 15. 0 вольт. Поверните по часовой стрелке для увеличения и против часовой стрелки для уменьшения напряжения. Когда он установлен в центре, он поставит 13. 8 вольт.⑥ Noise off-set регулятор громкости: Отрегулируйте для устранения импульсного шума коммутационной цепи эта запатентованная функция предназначена специально для использования связи. (Если эффективность может меняться в зависимости от частоты и режима.)⑦Охлаждающий вентилятор: Вентилятор включается и выключается автоматически.⑧ Переключатель управления выходом: поверните этот переключатель в положение регулировки и отрегулируйте ❻до желаемого уровня вывода. /Фиксированный выход 13. 8 V.⑨Теплоотвод: Не прикасайтесь к поверхности, когда устройство используется. Дайте остыть полностью, прежде чем прикасаться к нему.10. Выходной терминал: 30A Макс. Красный положительный, черный отрицательный.11. Кабель питания заземления: 230 В переменного тока12. Предохранитель: 5А
