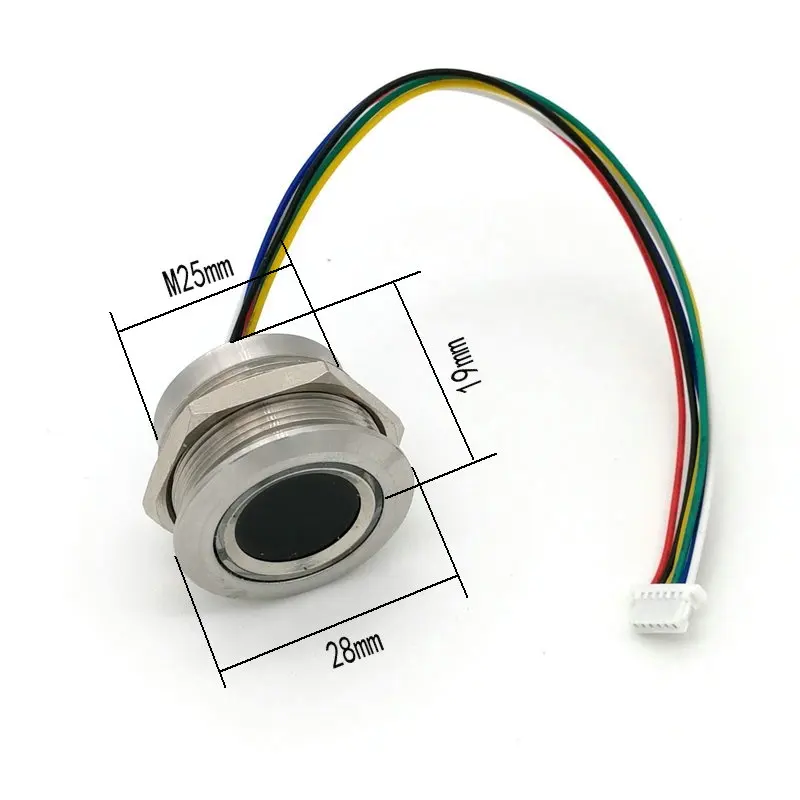

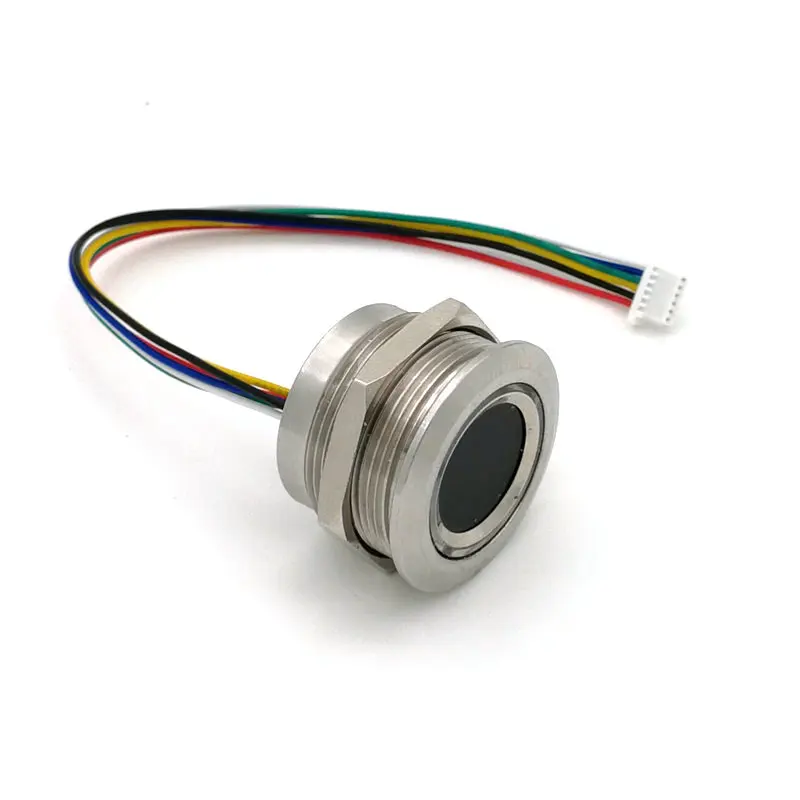

R503 круглый емкостный модуль распознавания отпечатков пальцев с двухцветным индикатором кольца

\

\

Технические параметры:

\

Напряжение питания: DC 3,3 В

\

Мощность Потребляемый ток:

\

Рабочий ток: 30 мА (стандартное значение)

\

Максимальный ток: 40mA

\

Время ввода отпечатка пальца: <0,3 секунд

\

Площадь окна: диаметр 15 мм

\

Пиксели: 192*192 пикселей

\

Разрешение изображения: 508 dpi

\

Соответствующий режим:

\

Режим сравнения (1:1)

\

Режим поиска (1: N)

\

Объем накопителя: 200Mei

\

Класс безопасности: Уровень Пять (от низкого до высокого: 1, 2, 3, 4, 5)

\

Скорость Ложного распознавания (FAR): <0.0001%

\

Процент отклонения (FRR): <1.0%

\

Время поиска: <0,3 секунды (1: 1000 время, среднее значение)

\

Верхний компьютерный интерфейс: RS232 (TTLLogic уровень, 3,3 В)

\

Скорость передачи: (9600╳N) bpsamongN = 1 ~ 12 (значение по умолчанию = 6, Namely57600bps)

\

Рабочая среда:

\

Температура градусов:-20℃-+ 45℃

\

Относительная влажность: 10% RH-85 % относительной влажности (без конденсации)

\

R503Fingerprint модуль с двухцветным индикатором кольца, может управляться командой 。

\

\

Схема последовательности линий интерфейса:

\
