Raspberry pi 4 компьютерная модель B HIFI DAC+ плата расширения усилителя, X450 Звуковая карта для Raspberry Pi 4/Pi 3B+ Plus/3B (от 3230 руб.)

Описание

Примечание:

Плата Raspberry Pi в комплект не входит.

Не подавайте питание на Raspberry Pi через гнездо Micro USB PI.

Руководство пользователя см. WIKI: raspberrypiwiki.com/index.php/X450

Ключ Особенности:

Аудио Full-HD-Воспроизведение до 24 бит/192 кГц Аудиофил ESS technology Sabre Prime стерео DAC ES9023 ES9023 обеспечивает бездрожание студийного качества звука с 112 дБ DNR Встроенный в высокое качество класса D стерео аудио усилители (TI TPA3116D2 x2) До 2 × 100 Вт в 4 Ом BTL нагрузке при 21 В постоянного тока Способен управлять динамиками 4 Ом (также работает с динамиками с большим сопротивлением) Использует сверхмалошумный регулятор напряжения Texas Instruments (Выходной шум <10μVRMS) Использует высокоэффективный понижающий преобразователь постоянного тока Texas Instruments (до 95%) 6V ~ 26Vdc преобразуется в 5,1 V, 3A для питания Raspberry Pi Использует подлинный потенциометр ALPS серии RK163 для плавной регулировки громкости Встроенный высококачественный ИК-датчик (Vishay-ведущий в мире поставщик инфракрасных приемников) Встроенный 3,5 мм стерео разъем для наушников, что позволяет аудио вход формы других аудио устройств Встроенный вставляемый динамик и винтовые клеммы Встроенный разъем PH2.0 позволяет подключать освещенный выключатель питания Встроенный разъем XH2.54, обеспечивающий выход 5 В для питания других устройств Бортовой позолоченный высоковольтный Разъем питания постоянного тока (5,5x2,5 мм) Использует цифровые звуковые сигналы ies для снижения нагрузки на процессор через USB аудио решения Подключается непосредственно к Raspberry Pi-проводка не требуется Power s Raspberry Pi-без дополнительного питания Резервный Raspberry Pi GPIO контактный разъем (2x13Pins) Поп-шум может быть улучшен путем включения управления GPIO AMP может быть включен/отключен с перемычкой Теплоотвод крепится к усилителям для идеального отвода тепла

Параметры :

Источник питания: 6-26Vdc, ≥3A рекомендуется GPIO используется: LRCK-IO19, BCK-IO18, DATA-IO21, IR-IO26, AMP mute-IO22 Уровень аналогового аудио входного сигнала через встроенный разъем для наушников: 2 В RMS Максимальная выходная мощность усилителя: 2 × 100 Вт при нагрузке 4Ω BTL при 21 В постоянного тока Разрешение/Частота дискретизации: до 24 бит/192 кГц (Raspberry Pi ies) Размер печатной платы 87x56 мм

Упаковочный лист:

1 x X450 DAC + плата расширения AMP 1 х установка винт пакет

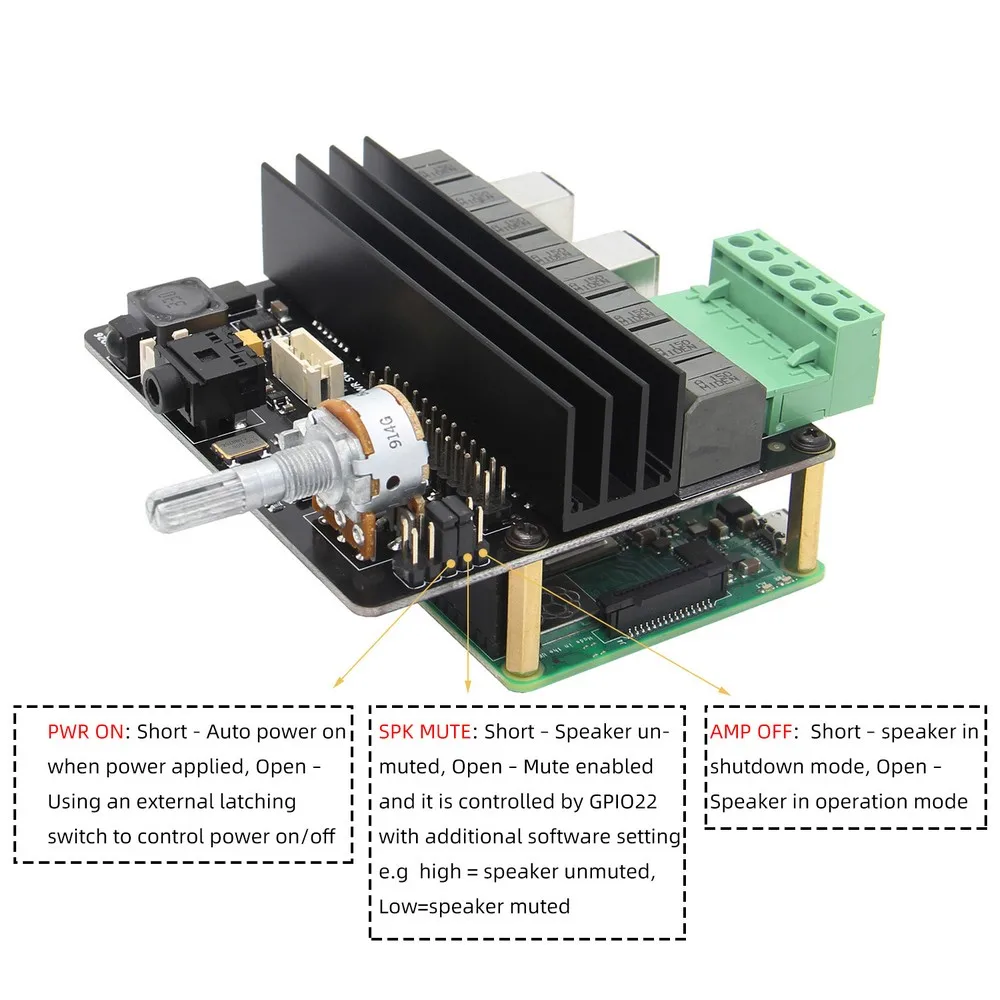

Как использовать штыревой разъем с пометками "PWR ON", "SPK MUTE" и "AMP OFF"?
