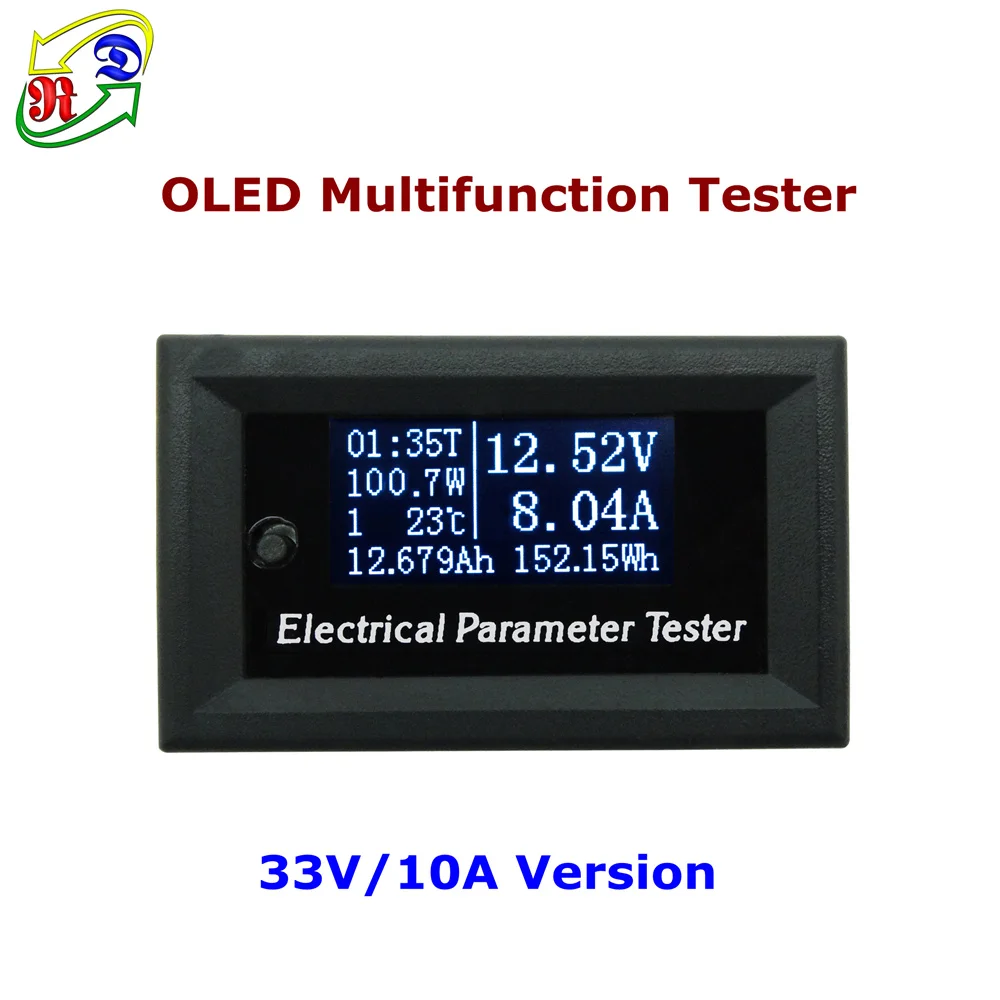

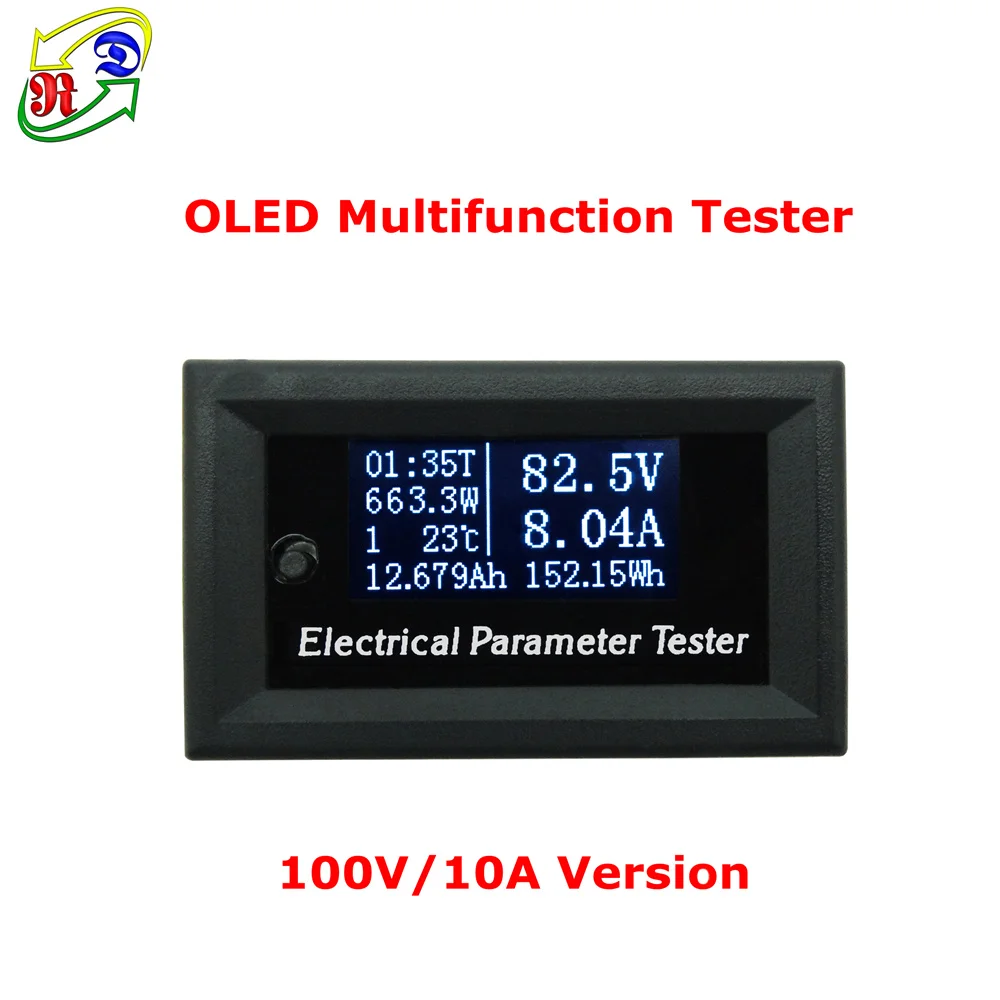

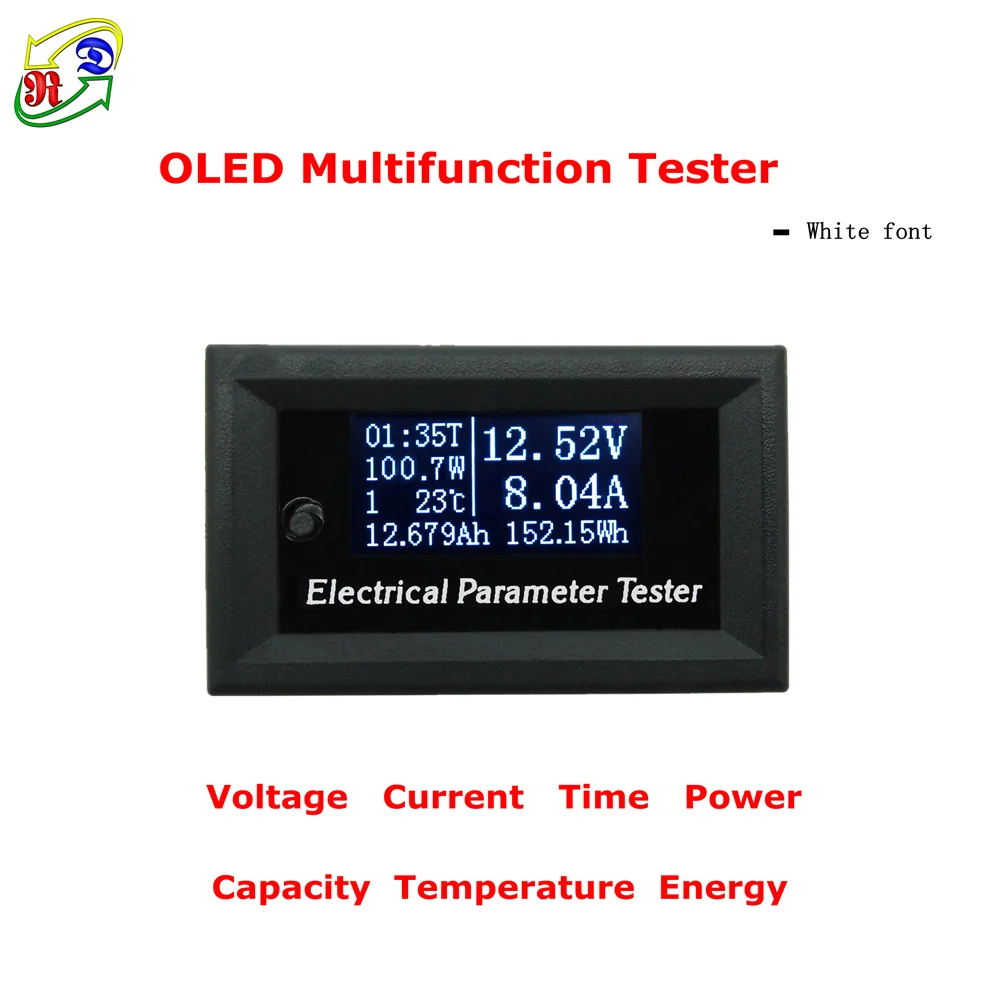

RD 100 v/33v10A 7в1 OLED Многофункциональный тестер напряжения, тока, температуры, емкости Вольтметр Амперметр, Электрический измеритель белого цвета

Описание

Технические параметры:

Диапазон измерения напряжения: DC00.0-99.9V (100 В/10 А версия) 0,00-33,00 в (33 в/10 А версия)

Диапазон измерения мощности: 0-99.99 Вт-999,9 Вт (100 в/10А версия) 0-99.99 Вт-330.0вт (33 в/10А версия)

Диапазон измерения тока: DC0.00-9.99A диапазон измерения времени: 0-99h59min

Диапазон измерения температуры:-15 °C ~ 60 °C диапазон накопления емкости: 00,000-99.999Ah

Диапазон аккумуляции энергии: 0-9999.9Wh (100 в/10А версия) 0-3300.00Wh (33 в/10А версия)
Точность измерения напряжения: ± (0.5% + 1 цифра) (100 В/10 А версия) ± (0.3% + 2 цифры) (33 В/10 А версия)

Точность измерения тока: ± (1% + 2 цифры) цвет текста: синий, белый

Вес изделия: 18,5 г размер изделия: 48 мм * 29 мм * 22 мм (Д * Ш * В)

Дисплей Интерфейс Инструкция:

Время непрерывной работыМощность дисплейНабор данныхТемпература дисплейЁмкость дисплейНапряжение дисплейТекущий ДисплейЭнергии Дисплей

Кнопка Функция Инструкция:

В интерфейсе отображения нажмите кнопку, чтобы переключить набор данных; Удерживайте нажатой кнопку, чтобы очистить скопированные данные до нуля.

Старение компонентов и изменение температуры после длительного использования могут появиться небольшие погрешности, когда он измеряет малый ток. Чтобы избежать этой ошибки, вы можете отсоединить текущее гнездо провода и сохранить нажатие кнопки для подключения источника питания, пока на экране не будет отображаться «AAA», а затем разболтается кнопка.

Инструкция по монтажной схеме:

Пожалуйста, убедитесь в правильности проводки в строгом соответствии с схемой проводки.

Использование изолированного источника питания для питания счетчика

Два источника питания должны быть изолированы и не подключены к любой нагрузке. Самое высокое напряжение изолированного источника питания-20 в

Использование DC-DC преобразователя для питания счетчика

Черный тонкий провод ничего не соединяет, и вы должны использовать изолятор обернуть его, чтобы избежать короткого замыкания. Преобразователь DC-DC должен быть общей катодной структурой.

Использование системы для питания счетчика

Черный тонкий провод ничего не соединяет, и вы должны использовать изолятор обернуть его, чтобы избежать короткого замыкания.
