Регулятор бесщеточного двигателя DC12~ 36V 500W Холла мотор сбалансированный драйвер платы Электрический мотор (от 826 руб.)

Описание

Регулятор бесщеточного двигателя DC12 ~ 36 V 500 W Холла мотор сбалансированный драйвер платы Электрический мотор

Особенности:

1. Технология поверхностного монтажа процесс, высокое качество и плотность крепления.
2. Это DC бесщеточный двигатель привода доска из хорошая стабильность работы.
3. С функцией управления скоростью вращения, 0,1 V-5 V скорость регулирование напряжения.
4. Защита от опрокидывания, защита от перегрузки по току, включить контроль, рулевое управление и управление скоростью сигналов.
5. Питание от DC12 ~ 36В и рабочей ток в режиме ожидания составляет менее 15A.

Параметры:

Тип изделия: моторный контроллер модуль
Рабочая Напряжение: DC 12 V-36 V
Рабочий ток: <= 15A
Привод Мощность по уровню поверхности: <= 500 W
Скорость регулирования Напряжение: 0,1 V-5 V
Рабочая Температура:-40-85 ℃
Влажность: 90% относительной влажности
Шестерни защиты: Да
Включите Управление: Да
Защита от перегрузки по току: Да
Рулевого Управление: Да
Скорость Управление сигнала: да

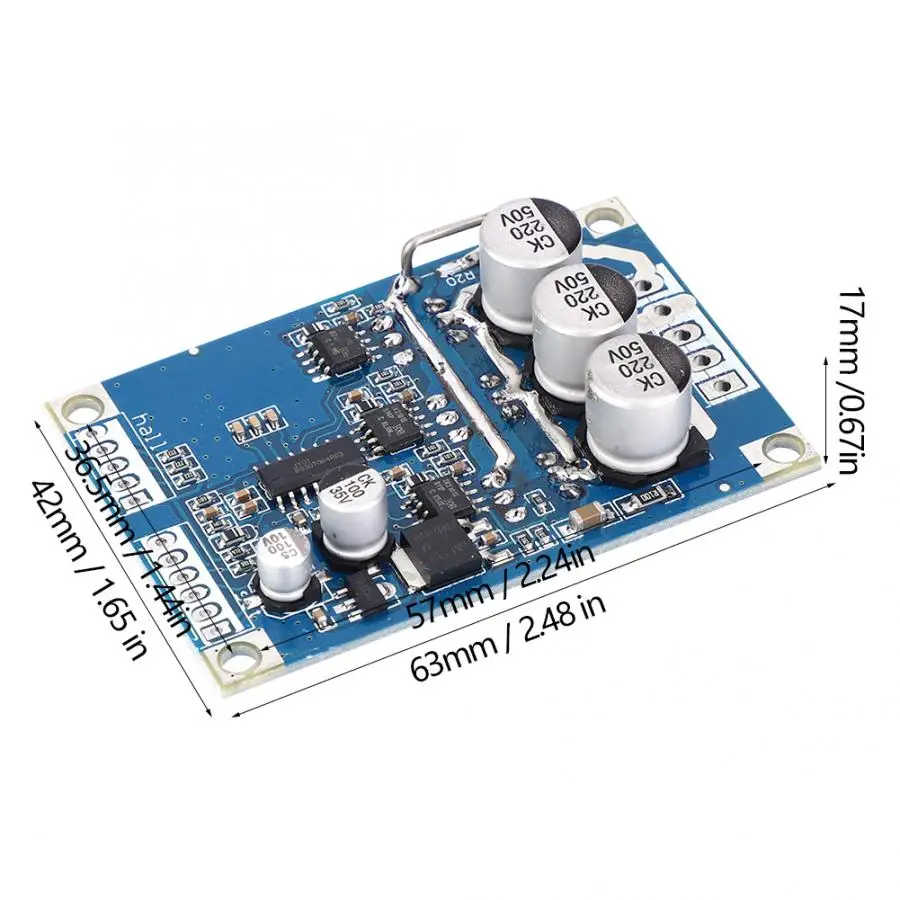

Размеры (Д x Ш x В): 63x42x17 мм/2,48x1,65 x 0.67in
Зонд Размеры: 3 мм
Центральное пространство крепежного отверстия: 57 мм/2,24 дюйма
Крепежное отверстие центральное пространство: 36,5 мм/1.44in Ширина
Мощность терминал Выход:
VCC (положительный источник питания)
GND (отрицательный)
MC (двигатель W phase)
МБ (двигатель в фазы)
MA (двигателя двигателем постоянного тока однофазный)
Набор для консоли:
Заземление: Управление Клемма заземления
Очки виртуальной реальности VR: регулятор терминал 0-5 вольт постоянного тока (эквивалентно 10%-100% скорости двигателя)
ZF: защита от обратного управления (связанный с 5 V или земле возможна одновременная зарядка нескольких устройств (двигатель в направление вращения)
М: Тахометр импульсный выход (в зависимости от кол-ва мотор полюса, этот размер соответствует количеству импульсов за рулон выходного сигнала)

EL: Включите терминал контроля (соединен с 5 V местах, во-первых, затем запускаем при напряжении от 5 в до остановки двигателя от заземления)
5 в пост: 5В управление терминала
Зала терминала:
5 V, положительные зал блок питания
Свяжитесь с нами, если сигнал Холла
Hb, сигнал Hall
Hc, сигнал Hall
GND, зал отрицательный
Проводка:
Набор терминал контроля:
1. Контроль скорости двигателя метод подключения: потенциометр система используется для регулировки скорости, в противном случае он может быть подключен к один-чип управления. В тех случаях, когда потенциометр контролирует проводки, потенциометр промежуточный штифт подключается к Очки виртуальной реальности VR контроль скорости порт и потенциометр подключен к Wi-Fi 5 V и GND терминал напряжения на обоих концах. Высокая скорость быстрее
2. Метод подключения автомобильного рулевого управления: его можно управлять с помощью переключателя или соединен с микропроцессором контрольной, подключен к GND в одну сторону, а затем подключить к 5 V в одном направлении.
3. Импульсный сигнал скорости: высокий и низкий выход. IC не могу понять эту информацию по запросу клиента
Зал входного сигнала:
Схема подключения показан, один из которых соответствует HA, HB, HC, и на двигателе, 5 V питания hal сигнал подключен к мотор-редуктор-это положительный сигнал, и GND негативный сигнал к двигателю зал представляет собой негативный сигнал.
Электрическая Проводка: рукав «Три провода с бесщеточным двигателем постоянного тока, соответствующий мА/ч, МБ/V, MC/W

Посылка список:

1 х бесщеточный контроллер двигателя

Примечание:

Вследствие различных особенностей цветопередачи на разных мотор производителей, заказ зала линий в зале не совпадать с данными линии заказа на зале. Он должен быть скорректирован в. Перед размещением заказа рекомендуем внимательно! Если последовательность линии могут указываться Примерные размеры оно не может запуститься, как правило, если ток недостаточной или ввод в эксплуатацию не может быть открыт, привод доски, которая является вынуждены использовать будет выгорать!

Если вы используете меньше, чем 60 Вт теплоотвод без дополнительного теплоотвод, убедитесь в том, что увеличивает эффективность привода теплоотвода более 60 W без постоянно снижения температуры слишком высокая! Размер теплоотвод может быть в суровой среде (Рекомендуемая температура охлаждения площадь более чем 200 квадратные сантиметры)! При установке, теплоотвод, вы должны обратить внимание на 6 MOS прибор изоляции на задней части модуля, без утепления, будет нанесен ущерб на приводной доске! Рекомендуется добавлять в теплоизоляционная пленка для стекла и добавьте консистентная смазка с обеих сторон термоизоляционный слой!
