Описание

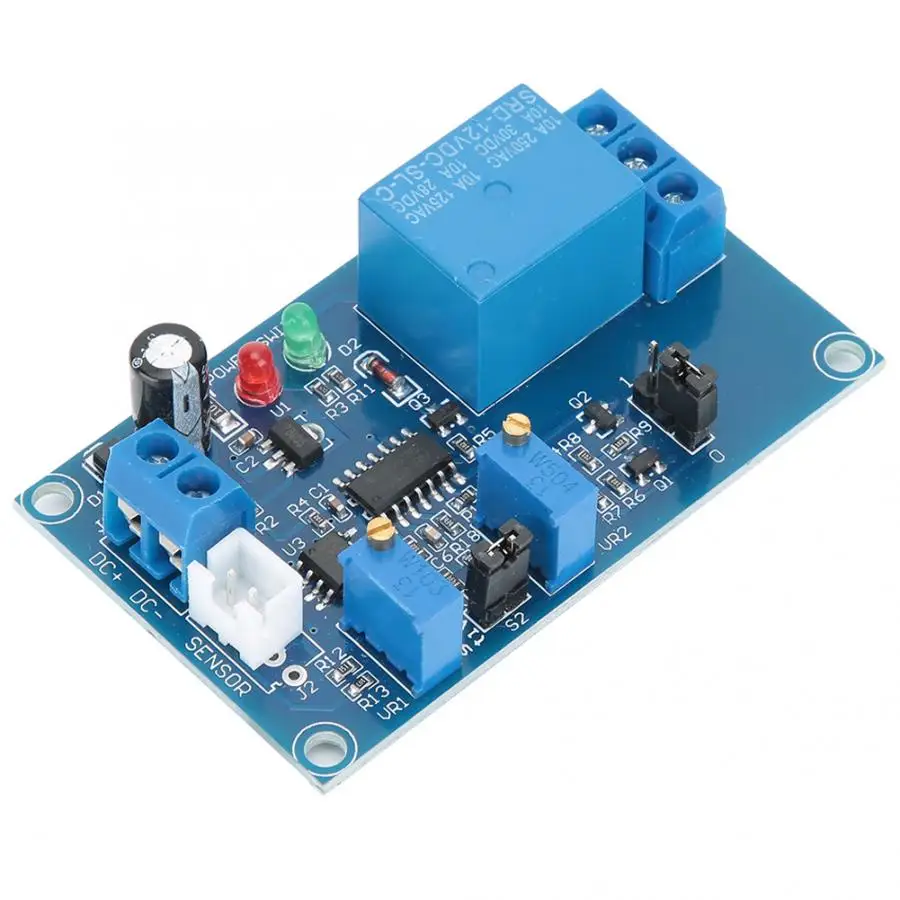

Светочувствительный датчик сопротивления, регулируемый таймер задержки управления, релейный модуль 12 В
Особенности:
1. Продукт принимает импортные чипы, которые являются стабильными и надежными в использовании.2. источник питания защищен диодом, фильтрующим конденсатором, конденсатором против помех и чипом регулятора напряжения 7805, который может обеспечить стабильное напряжение и предотвратить горение модуля при обратном подключении источника питания.
3. Оснащен регулируемым потенциометром для лучшей регулировки чувствительности и времени задержки.
4. Поставляется с фоторезисторным датчиком 50 см и Оснащен индикатором питания и индикацией закрытия реле.
5. Он оснащен реле высокой мощности, которое может контролировать ток нагрузки 10А.
6. Модуль имеет задержку и может регулировать время задержки, чтобы решить проблему мигания реле в месте светильник.
Параметры:
Тип изделия: релейный модуль
Питание: DC12V
Потребляемый ток: 15mA
Максимальная потребляемая мощность: 45ма
Несущая способность реле: 250 в 10 А (AC) 30 в 10 А (DC)
Температура окружающей среды: <80 ℃
Диапазон задержки: Подключите, Регулируемая задержка в течение 1-20 секунд, 1-200 секунд регулируется без.
Инструкции по уходу за изделием
1. Проводка продукта: во-первых, подключите соответствующий источник питания постоянного тока к DC + и DC-.
2. Подключите датчик зонда и подключите его к источнику питания постоянного тока (чтобы напряжение отвечало требованиям, полярность не может быть изменена);
3. метод регулировки задержки: временной диапазон подключения перемычки составляет 1-20 секунд, а не вставляется в течение 1-200 секунд, время регулировки потенциометра задержки по часовой стрелке будет больше, при этом Реверс будет короче. При регулировке чувствительности необходимо отрегулировать задержку до кратчайшего времени задержки около одной секунды (регулировка против часовой стрелки около 10 кругов);
4. Регулировка чувствительности датчика: Отрегулируйте потенциометр чувствительности в светильник. Если датчик закрыт рукой, реле закроется, и он будет отключен после снятия руки. Модуль имеет функцию зондирования. Если вы хотите отрегулировать чувствительность, отрегулируйте по часовой стрелке, и индукция будет более чувствительной. Настройте так, чтобы светильник был тусклым, реле запустится. И светильник против часовой стрелки, реле не закроется.
5. Метод регулировки времени задержки: когда есть регулировка по часовой стрелке, время задержки продлевается.
Метод проводки: (Перемычка не может быть вставлена, иначе он перегорит модуль)
Функция задержки в модуле: когда светильник находится в заданной точке, светильник не сразу превращается в темное состояние, а медленно переходит из светлого в темное. Если нет задержки, реле будет мигать. Когда автоматический головной светильник автомобиля изменяется, реле будет мигать, потому что светильник окружающей среды нестабилен, чего можно избежать после задержки добавления.
Питание: DC12V
Потребляемый ток: 15mA
Максимальная потребляемая мощность: 45ма
Несущая способность реле: 250 в 10 А (AC) 30 в 10 А (DC)
Температура окружающей среды: <80 ℃
Диапазон задержки: Подключите, Регулируемая задержка в течение 1-20 секунд, 1-200 секунд регулируется без.
Инструкции по уходу за изделием
1. Проводка продукта: во-первых, подключите соответствующий источник питания постоянного тока к DC + и DC-.
2. Подключите датчик зонда и подключите его к источнику питания постоянного тока (чтобы напряжение отвечало требованиям, полярность не может быть изменена);
3. метод регулировки задержки: временной диапазон подключения перемычки составляет 1-20 секунд, а не вставляется в течение 1-200 секунд, время регулировки потенциометра задержки по часовой стрелке будет больше, при этом Реверс будет короче. При регулировке чувствительности необходимо отрегулировать задержку до кратчайшего времени задержки около одной секунды (регулировка против часовой стрелки около 10 кругов);
4. Регулировка чувствительности датчика: Отрегулируйте потенциометр чувствительности в светильник. Если датчик закрыт рукой, реле закроется, и он будет отключен после снятия руки. Модуль имеет функцию зондирования. Если вы хотите отрегулировать чувствительность, отрегулируйте по часовой стрелке, и индукция будет более чувствительной. Настройте так, чтобы светильник был тусклым, реле запустится. И светильник против часовой стрелки, реле не закроется.
5. Метод регулировки времени задержки: когда есть регулировка по часовой стрелке, время задержки продлевается.
Метод проводки: (Перемычка не может быть вставлена, иначе он перегорит модуль)
Функция задержки в модуле: когда светильник находится в заданной точке, светильник не сразу превращается в темное состояние, а медленно переходит из светлого в темное. Если нет задержки, реле будет мигать. Когда автоматический головной светильник автомобиля изменяется, реле будет мигать, потому что светильник окружающей среды нестабилен, чего можно избежать после задержки добавления.
Посылка список:
1 x Фоточувствительный датчик сопротивления
1 х соединительная линия
