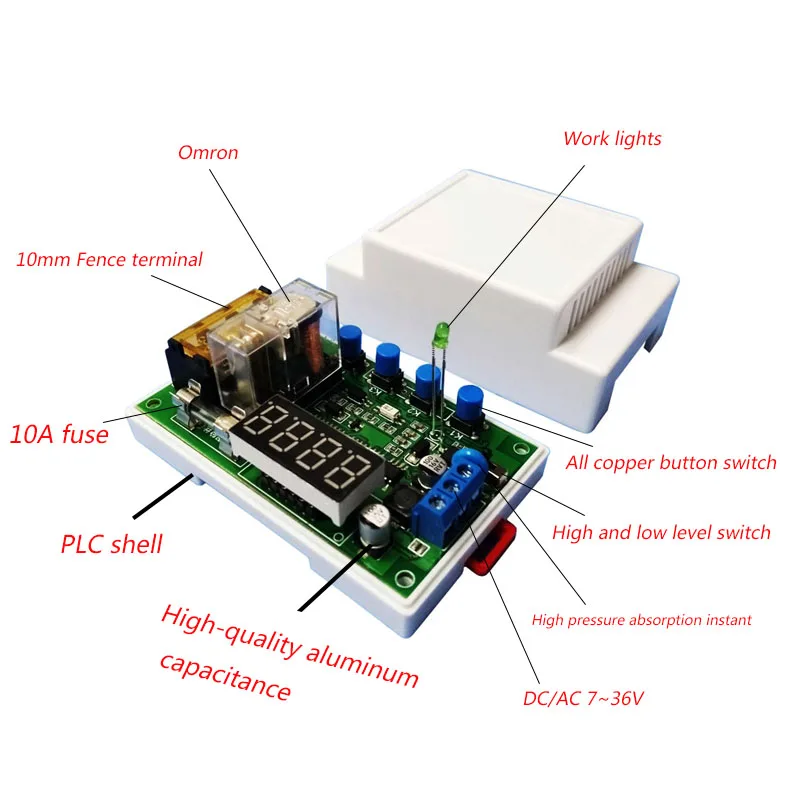

Реле времени/задержки модуль/плата управления DC AC общего назначения триггер/цикл/таймер/переключатель

1: Модель: YYC-2SS 24 видов обычно используемых функций, чтобы удовлетворить потребности большего количества применений; может управлять соленоидным клапаном, водяным насосом, мотором, огнями и т. д. с легкостью

2: Входное напряжение: 7 ~ 36 В постоянного тока опционально

3: Выход мощность: может контролировать постоянного тока в 10A или ac нагрузка

4: диапазон времени: 0,01 секунд ~ 999 минут регулируется в любое время

5: описание порта подключения:

1, AC/DC: вход DC/AC мощность 7 ~ 36 В

2, В: вход сигнала

3, нет: реле нормально открытый интерфейс, реле перед открыванием, потяните и COM коротко

4, COM: релейный общий интерфейс

5, NC: Нормально закрытый релейный интерфейс, реле укорочено до COM, прежде чем тянуть, потяните открыть после тяги

6: Список функций:

P-11: пробежка (к ретрансляции сигнала, сигнал исчезает реле, чтобы остановить)

P-12: самоблокирующийся (к реле сигнала тянет, дайте реле сигнала, чтобы остановить)

P-13: для сигнала реле автоматически остановится в течение одной секунды; триггер будет неправильным во время задержки

P-14: подайте сигнал, реле автоматически останавливается в течение секунды; триггер повторной синхронизации во время задержки

P-15: к сигналу реле автоматически останавливает секунды; триггер накладывает задержку времени

P-16: для сигнала реле автоматически остановится в течение одной секунды; сброс триггера во время задержки

P-17: для сигнала, реле pull-in, входной сигнал отключен, начинайте подсчет времени после второго отключения питания, снова в период задержки для выхода сигнала, остановки синхронизации

P-18: когда питание включено, реле будет вытягиваться немедленно и питание будет выключено после второй задержки; до следующего включения

P-21: к сигналу, задержка секунды, реле тянет

P-22: к сигналу, более чем за несколько секунд, реле тянет, сигнал исчезает, реле останавливается

P-23: после того, как сигнал исчезнет более чем за несколько секунд, реле будет закрыто, сигнал исчезнет, и реле остановится

P-24: Когда сигнал превышает секунду, реле будет закрыто и реле остановится после того, как сигнал исчезнет в течение более чем секунд

P-25: Когда сигнал превышает секунду, реле втянет. Если сигнал снова превышает секунды, реле остановится

P-26: реле сигнала Потяните после второй остановки, исчезните реле сигнала Потяните снова после второй остановки

P-27: обнаружение импульсного сигнала, реле останавливается; нет импульсного сигнала, реле задержка секунды тянет; (непрерывный сигнал или сигнал исчезают, как не импульсный сигнал)

P-28: после включения питания, после второй задержки, реле будет заряжено до выключения

P-31: после включения питания, реле Вытяните секунды, выключите B секунды, бесконечная петля; Выключите остановку

P-32: с сигналом, запуск P-31 бесконечная петля; сигнал исчезает, завершается петля

P-33: Дайте сигнал, начните P-31 бесконечная петля; Дайте сигнал для завершения петли

P-34: после включения питания реле потянет после второй задержки и остановится после нажатия в течение B секунд

P-35: сигнал, задержка через несколько секунд, реле тянет, тянет B секунды после остановки

P-36: сигнал, более чем за секунды, реле тянет, тянет в секунды после остановки, сигнал исчезает, время очищается, чтобы остановить

P-37: сигнал, реле автоматически остановит секунды, остановит и затем время B секунды, A + B сигнал во время запуска является неправильным

P-38: сигнал, реле потянет секунды автоматически остановится, остановите повторное время после B секунд, снова Потяните секунды, чтобы автоматически остановить

7: Описание параметров ключа: дисплей питания "----" означает вход в режим ожидания;

Пресс первого K1, камерах видеофиксации (более 1 секунды, чтобы взять эффект для предотвращения ложных срабатываний) Дисплей: P-11: K2 регулировки Основного режима, K3K4 функция регулировки

Пресс второй K1, на экране отображается: A001: K2 и K3 отрегулировать в первый раз, K4 регулировки знака после запятой (время блок)

Пресс третий K1, на экране отображается: B001: K2 и K3 регулировки во второй раз B, K4 регулировки знака после запятой (время блок)

Нажмите на четвертую K1, «----» означает, что режим ожидания

Пресс K4 в режиме ожидания, чтобы окончательно выключить/на дисплее и переключиться в режим пониженного энергопотребления

8: описание десятичной точки:

X. XX Десятичная точка в сотах, диапазон времени: 0,01 секунд до 9,99 секунд

XX. X десятичное место в десятках, диапазон времени: 0,1 секунд до 99,9 секунд

XXX без десятичной точки, диапазон времени: от 1 секунды до 999 секунд

XXX. Десятичная точка в первой цифре, диапазон времени: 1 минуту ~ 999 минут
