Релейный регулятор громкости, пульт дистанционного управления, плата громкости с дисплеем, баланс громкости

Электрический регулятор громкости готовая плата, 0-255уровень регулировки громкости, точность управления и левый и правый баланс очень хороши, может заменить традиционный потенциометр очень хорошо.

Бортовое реле-это высокопрофильное Сигнальное реле., потеря сигнала очень мала; резистор, используемый в аудио части, это Smurf резистор, высокий баланс между левым и правым каналами, небольшая ошибка, звук восстановлен хорошо. функция платы проста и практична, откажитесь от избыточных функций, удобна для любителей модифицировать и использовать.

Аудиочасть и контрольная часть на плате полностью разделены и изолированы., вход сигнала от платы, выход непосредственно к выходному порту после резистора сети 。 соединительные линии на плате являются только функциональными контрольными линиями., не пропускает звуковой сигнал, не влияет на качество звука.

Функция введение выглядит следующим образом:

1. Adopt360Degree кодовый переключатель, Чувствовать себя хорошо, регулировка громкости 0-255Level. Увеличение громкости Правшей, уменьшение громкости левшей.

2. С тремя или четырьмя функциями управления выходом, Левая сторона board6PSocket может выводить контрольный сигнал, управлять мульти-входным переключателем платы (может идеально совпадать с тремя или четырьмя входными разделочными досками, продаваемыми в нашем магазине). плата Гнездо края установить две точки управления три или четыре регулировки, SETPoint разъединить, плата может контролировать четырехполосный вход разделочной платы; SETPoint подключен, доска может управлять трехполосной входной разделочной доской 。

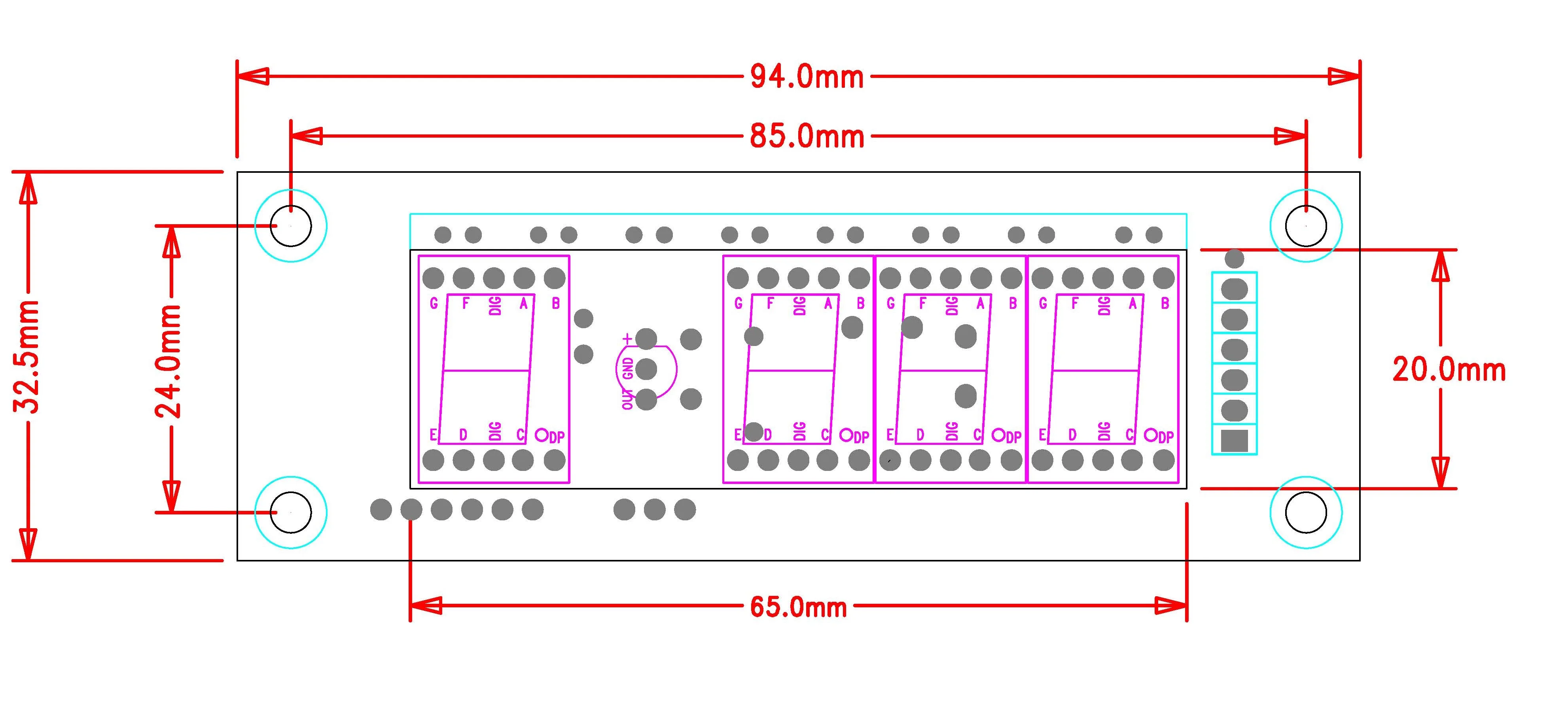

3. С функцией цифрового дисплея, Цвет экрана дисплея оранжевый, красивый и благородный. Отображение левого номера в качестве входного режима переключения, три цифры справа являются дисплеем громкости, очень интуитивно понятным, и дисплей brightness5Level регулируемый.

4. С функцией дистанционного управления, Может дистанционное управление громкостью плюс, уменьшение громкости, отключение звука и вход.Нажмите кнопку дистанционного управления громкостью, громкость меняется шаг за шагом, нажмите и удерживайте кнопку громкости дистанционного управления, непрерывно и быстро регулируйте громкость.

5. Функция обучения с дистанционным управлением, Может узнать, какие пользователи имеют кодированный пульт дистанционного управления (общий усилитель мощности звук пульт дистанционного управления areneccoding метод) 。

6. С функцией памяти загрузки, При загрузке запоминается громкость и Входное состояние последнего выключения.

7. Принять точный программный алгоритм, очень плавный при переключении на всех уровней, без звука.

8. Может быть наложен на две платы регулировки громкости, регулировка громкости для формирования цепь балансировки.

Операция такова:

1. Левый и правый переключатель кодирования вращения, Регулировка размера громкости, три цифровые трубки на правой стороне дисплея значение громкости соответственно.

2. Нажмите на кодовый переключатель, Переключайте Входное состояние внешней входной платы, в левой части экрана дисплея, цифровая трубка входит соответственно.

3. Долго нажимайте переключатель кода, отпускайте, когда номер громкости мигает, затем выход приглушен, дисплей громкости всегда мигает подсказкой, повторите работу один раз или влево и вправо, чтобы повернуть переключатель кодирования или нажать клавишу громкости дистанционного управления., отключение звука может быть отменено, восстановление громкости.

4. Длинный нажмите переключатель кода, номер громкости, чтобы быть displayedL (яркость LIGHTCode) Отпустите, Вращая переключатель кодирования снова, вы можете настроить яркость дисплея, яркость 1-5регулируемый уровень.

5. Длинный пресс-код переключателя, чтобы быть отображением ed8 888Let Go, в это время, это состояние обучения дистанционного управления., В это время, поворотный переключатель кодирования, дисплей отдельно в (вход), VoL + (объем плюс), VoL-(уменьшение громкости) время, нажмите соответствующую кнопку пульта дистанционного управления, чтобы узнать, вы можете Узнайте ключи пульта дистанционного управления, после завершения обучения нажмите переключатель кодирования для хранения и выхода. в состоянии обучения, если поворотный переключатель кодирования отображается на экране дисплея (CLEAR Clear) время, нажмите на переключатель кода, затем выход после очистки изученного Данных 。

6. Длинный пресс-код, номер громкости, который будет отображаться, я r отпустите, может быть ini r1Ori r2Switching, чтобы выключить случайную функцию дистанционного управления.

Плата питания для связи 12В, есть регулируемый чип на плате., стабилизировать каждую точку работы 。

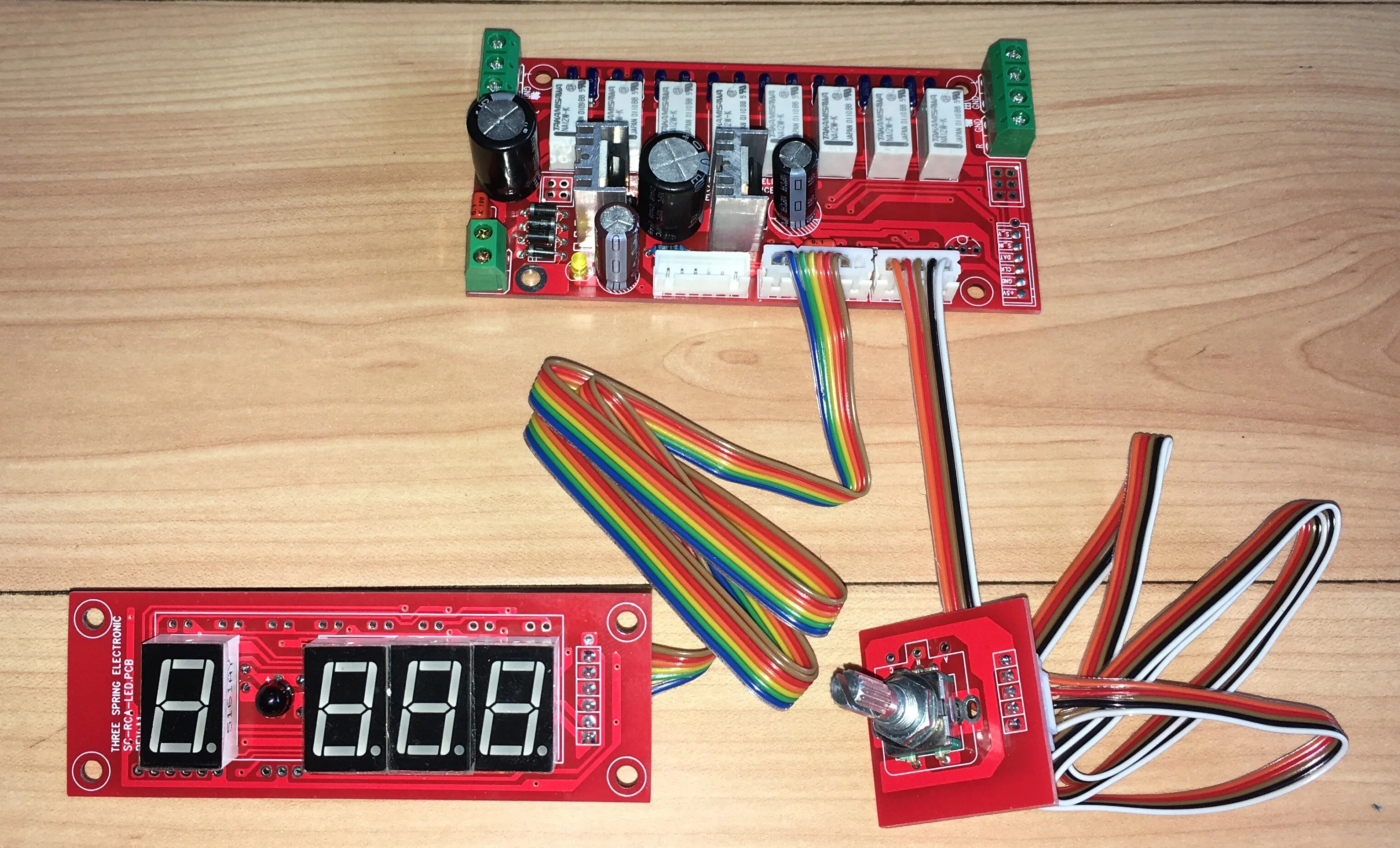

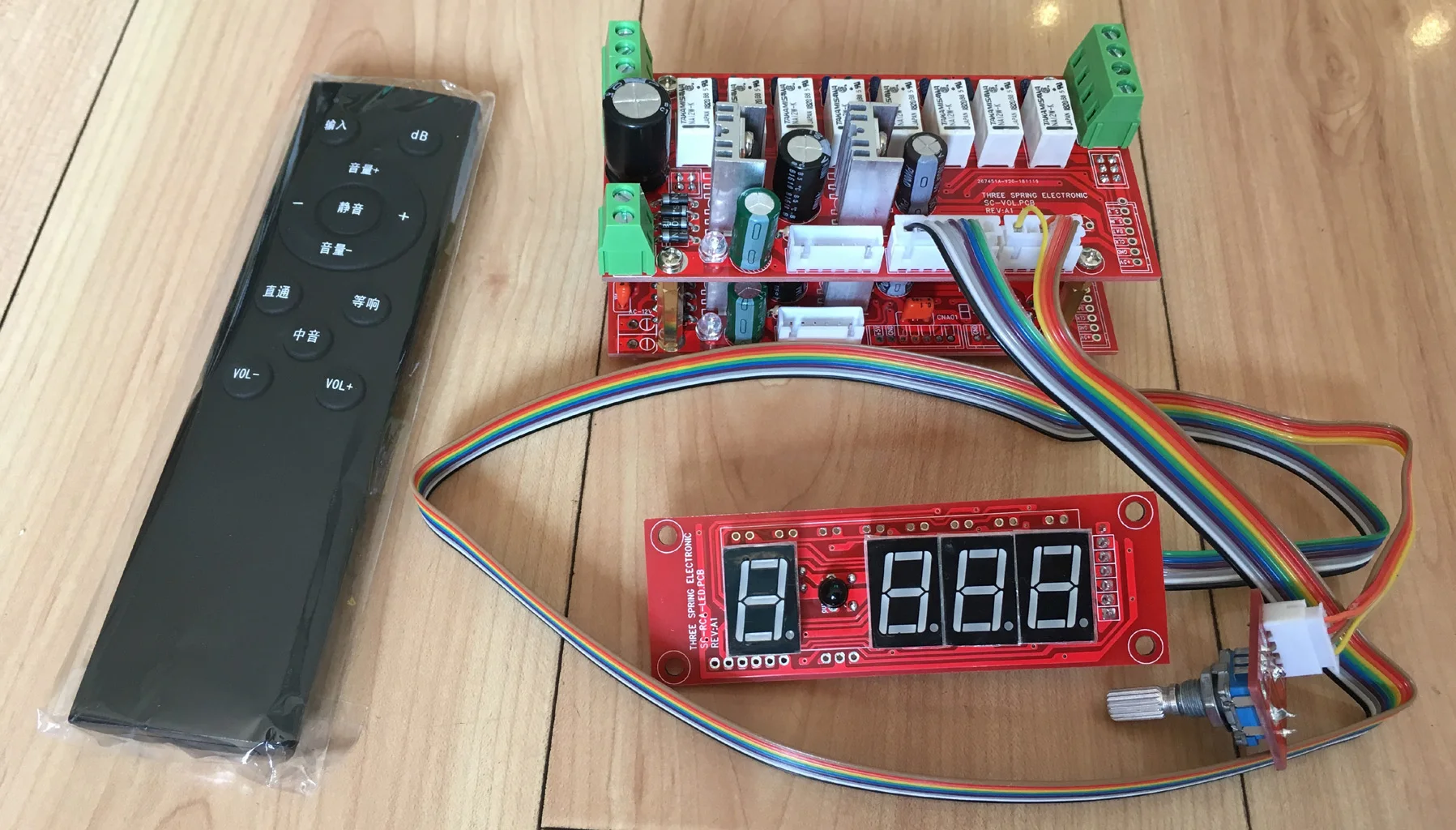

Список доставки по умолчанию: Плата управления громкостью * 1 + Плата дисплея (с соединительным кабелем) * 1 + кодированная плата переключателя (с соединительным кабелем) * 1 + пульт дистанционного управления * 1

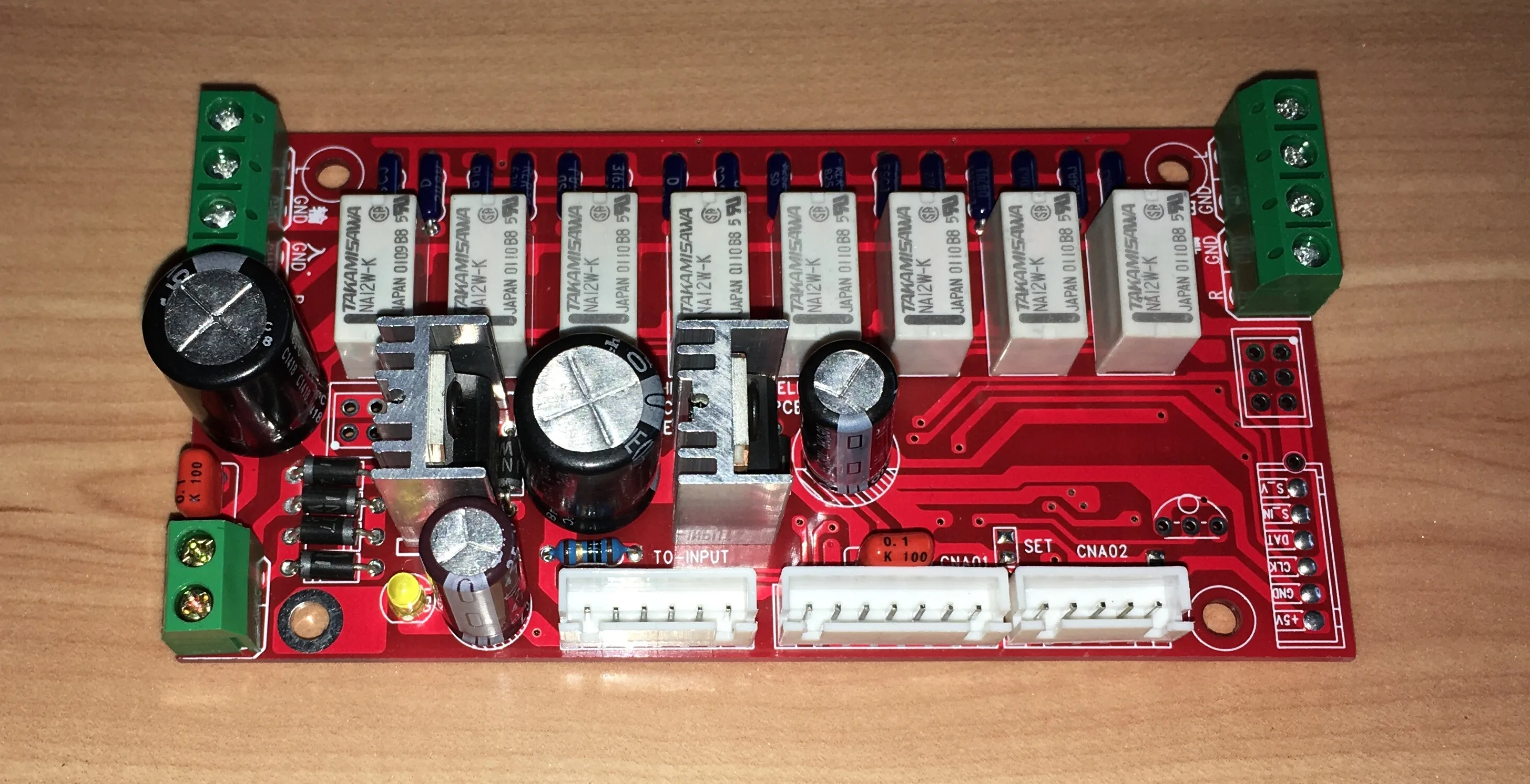

Изображения доски:

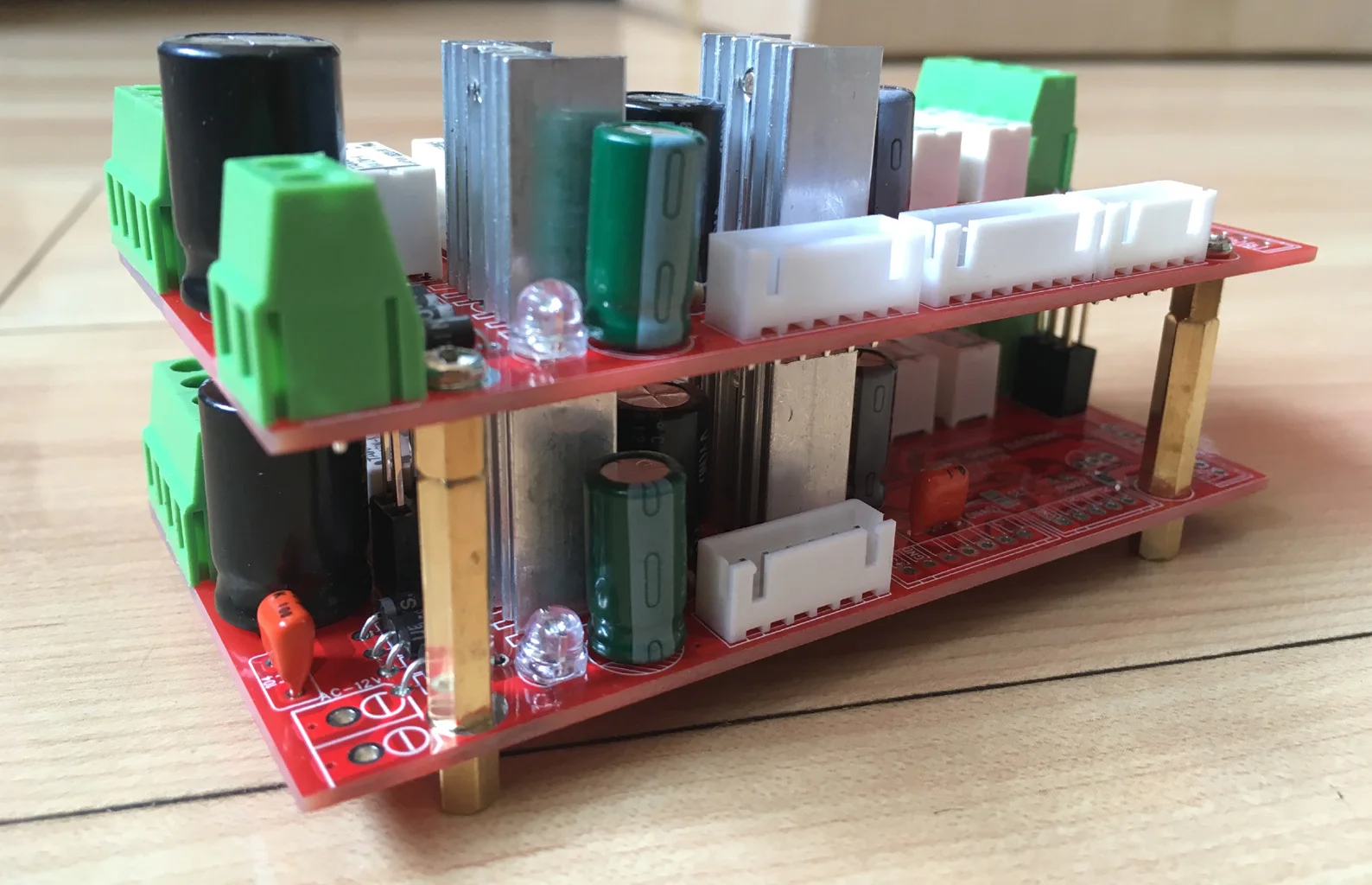

Он также может быть состоит из двух частей для балансировки регулировки громкости.,Схема баланса: регулятор громкости материнская плата * 2 + Плата дисплея * 1 + кодированная плата переключателя * 1 + пульт дистанционного управления * 1, с каждой линией подключения, получить блок питания, вход и выход могут быть использованы.

Как показано на следующем рисунке:

Его также можно использовать с входной разделочной доской в магазине. При необходимости, доску объема и доску ввода можно приобрести вместе., схема установки выглядит следующим образом:
