Описание
DACDigital-аналоговый преобразователь (цифро-аналоговый преобразователь, английская аббревиатура: DAC) это вид преобразования цифрового сигнала в аналоговый сигнал. (ток, форма напряжения или заряда) оборудование. В большинстве цифровых систем (например, компьютеров) сигналы сохраняются и передаются в цифровом виде, цифро-аналоговые преобразователи могут преобразовывать такие сигналы в аналоговые, так что они могут быть вне (человеческие или другие нецифровые системы) отличить.
\
\
\
\
\
\
\
\
Уведомления о покупке этого модуля:
\
\
Друзья-покупатели должны знать, что один микрокомпьютер с чипом, мы предоставляем только модули и информацию. НЕ ПРЕДОСТАВЛЯЙТЕ информацию о цифровых схемах, пояснениях о программном и замыкании этого модуля. перед покупкой, пожалуйста, прочитайте следующие инструкции в деталях, заказ на покупку означает, что вы можете понять следующие инструкции и фотографии.Имейте в виду, обязательно прочитайте инструкции перед покупкой!
\
\
Плюс или minus10VoutputDACModule аппаратные параметры
\
\
1, размер pcb: 90,4 мм X 48,8 мм
\
\
2, напряжение питания: 12 В/2 ADirect
\
\
3, функция анти-обратного подключения источника питания
\
\
4, параметры последовательной связи: 19200,8, 1, N
\
\
5, точность передачи данных: 12 бит
\
\
6, канал DACOutput: 1 проходной путь
\
\
7, интерфейс выхода связи: RS232/RS485
\
\
Плюс или minus10voutputdacвведение функции модуля
\
\
Основная функция: верхний компьютер отправляет набор данных на эту компьютерную пластину, преобразовывает данные в соответствующие значения напряжения, выходное напряжение Range-9.99V ~ + 9,99 В.
\
\
Покупка этой платы может предоставить техническую информацию. (схема, программа, компонентные данные и т. Д., отправка с платформой загрузить режим программы выбора клиента, пользователи также могут загружать программы самостоятельно.) конкретные функции описаны ниже.
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
Настройка параметров последовательного порта: 19200 скорость передачи данных, 8 бит данных, 1 стоп-бит, без паритета.
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
Обратите внимание, что все данные отправляются is16Binary data (HEX).
\
\

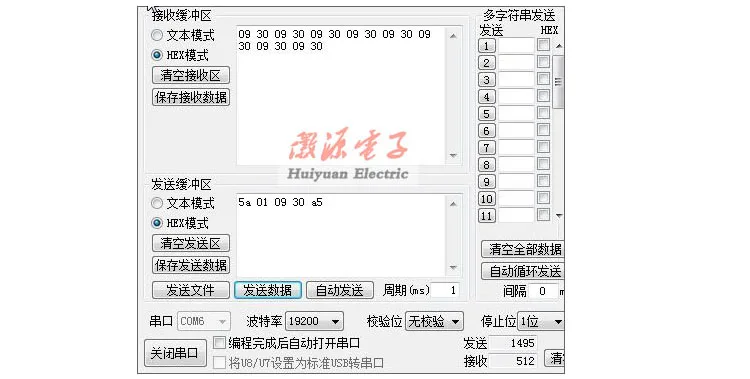

Плата acctance5byte данных возвращаются d2bytedacdata, пользователи могут подтвердить, что связь является нормальной. 。 например, отправить5A 01 09 30 A5После пяти байтов возвращенные данные is09 30
\
\
\
\
Если выходное напряжение отклонено, пожалуйста, выполните следующие операции регулировки нулевого и выходного напряжения.
\
\
Как откалибровать нулевую точку положительного и отрицательного выходного напряжения:
\
\
Отправка по последовательному порту5A 00 XX A5ПятьByte16Binary data toDACplate, измеряя, является ли выходной терминал напряжения нулевым с multimeter0V, если not0V, регулировка boardR17 (ноль) потенциометра, до выходного напряжения is0Vthat, обычно Калибровка производится перед отправкой. не будет слишком большого отклонения. если есть какие-либо отклонения, пожалуйста, следуйте вышеуказанному способу. Регулировка нуля 。
\
\
XX представляет любое число, когда второй байт is00Time, независимо от значения напряжения за ним., выход all0V.
\
\
Как откалибровать диапазон положительного и отрицательного выходного напряжения:
\
\
\
\
\
\
Последовательный порт должен быть установлен в: 19200 скорость передачи данных, 8 бит данных, 1 стоп-бит, нет четности бит.
\
\
\
\
Процедурный режим 2/MODBUS-rtuinder Описание режима связи модуля agreementDACModule:
\\
1, DACThe адрес устройства по умолчанию для модуля is0001.
\\
2, адрес записи: 0000 ~ 0003
\\
0000:Калибровочный аппарат, записывайте любые байты в этот регистр, будет силен выход модуля 0 В, используется для калибровки на 0 В.
\\
0001:Положительное напряжение, запись данных в этот регистратор, выход DACModule положительное напряжение (0 ~ + 9,99 в)
\\
0002:Отрицательное давление, запись данных в этот регистратор, выход DACModule отрицательное давление (0 ~-9,99 в)
\\
0003:Запись адресов устройства, запись данных в этот регистр, изменит адрес thisDACModule (0 ~ 255)
\\
Обычно запись байта кадра следующим образом:
\\
01 06 00 01 09 50-де-66
\\
Описание данных:
\\
01: адрес устройства (0 ~ 255)
\\
06: Функция код
\\
0001: адрес записи
\\
0950: коммуникационный модуль передачи данных записывает данные напряжения, выход DACModule после преобразования 9.50v напряжения, этот диапазон данных в диапазоне 0000 ~ 0999, действительные бит данных находятся на правомочном 3 позиции, leftmost цифра является неправильной, например, это значение устанавливается to3999, что 3эти данные являются неверными., фактические данные для идентификации устройства-s0999.
\\
-Де-66: CRCCheck данных
\\
\
Как изменить адрес устройства:
\\
Регистратор адресов устройства: 0003
\\
Напишите значение адреса устройства непосредственно в этом адресе. Например: 01 06 00 03 00 01 + код проверки
\\
Измените значение адреса регистратора, чтобы начать работать после следующего включения, пользователи должны записывать измененные значения, Избегайте использования забывчивость в следующий раз. если пользователь не помнит последние настройки, его можно нажать на плате. кнопка s1, принудительное восстановление на адрес заводского устройства (01). специфический метод: не электризуются Во-первых, удерживайте даунсв1, в данный момент плата красная. LEDWill мерцает один раз, успешная проверка данных. изменения завершены, адрес устройства будет обновлен после следующего включения., изменение адреса различных устройств при использовании множественные модули можно повесить на одном и том же шина timeMODBUSOn.
\\ \
\
3,Настройка параметров последовательного порта: 19200 скорость передачи данных, 8 бит данных, 1 стоп-бит, без паритета.
\\
Если выходное напряжение отклонено, пожалуйста, выполните следующие правила нулевой настройки и выходного напряжения
\\
Окружность операции 。
\\
Как откалибровать нулевую точку положительного и отрицательного выходного напряжения:
\\
UseMODBUSHost sending00 00 (адрес регистратора), XX (данные регистрации, произвольное значение), измеряет ли выходной терминал напряжения Ноль с multimeter0V, если not0V, регулировка boardR17 (ноль) потенциометр, пока выходное напряжение is0Vthat не сделает, обычно Калибровка производится перед поставкой. не будет слишком большого отклонения. если есть какие-либо отклонения, пожалуйста, следуйте вышеуказанному способу. Регулировка нуля 。
\\
XX представляет любое число, когда адрес is00Time, независимо от того, какое последнее значение, выход all0V.
\\
Как откалибровать диапазон положительного и отрицательного выходного напряжения:
\\
UseMODBUSHost sending00 01 (адрес регистратора), 09 99 (данные регистратора), измеряет ли выходной терминал напряжения Ноль с multimeter9.99V, если нет, регулировка потенциометра plateR16 (полная шкала), до тех пор, пока максимальное положительное выходное напряжение не будет возвращено 9.99в, обычно Калибровка производится перед поставкой. не будет слишком большого отклонения. если есть какие-либо отклонения, пожалуйста, следуйте вышеуказанному способу. Регулировка 。
\\
UseMODBUSHost sending00 02 (зарегистрированный адрес), 09 99 (регистрационные данные), измеряет ли выходной терминал напряжения нулевой с multimeter-9.99V, если нет, регулировка plateR16 (полномасштабный) потенциометра, до reached-9.99V максимального отрицательного выходного напряжения, обычно Калибровка производится перед поставкой. не будет слишком большого отклонения. если есть какие-либо отклонения, пожалуйста, следуйте вышеуказанному способу. Регулировка 。
\\
\
\
\
\
\
\
\
\
\
\
\
\
\

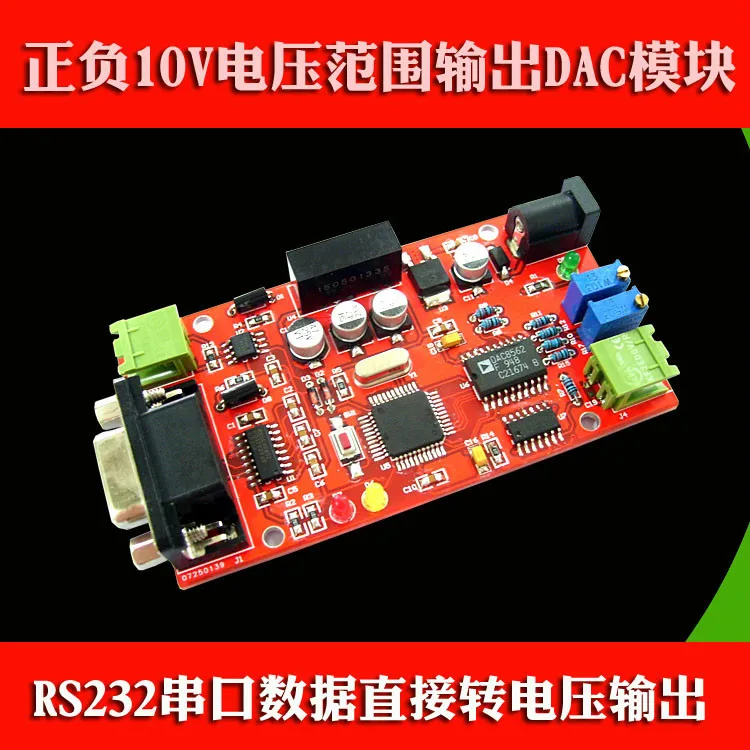

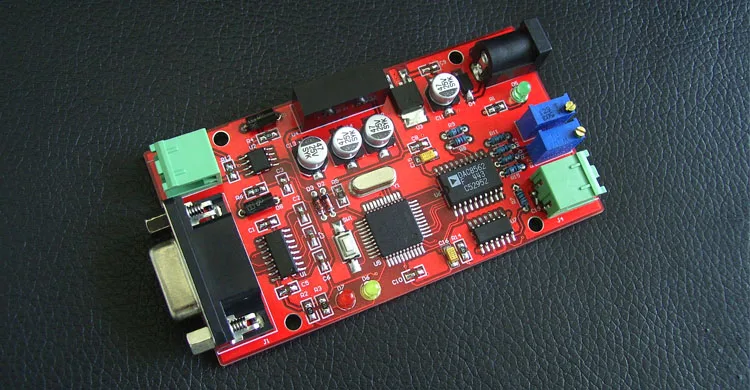

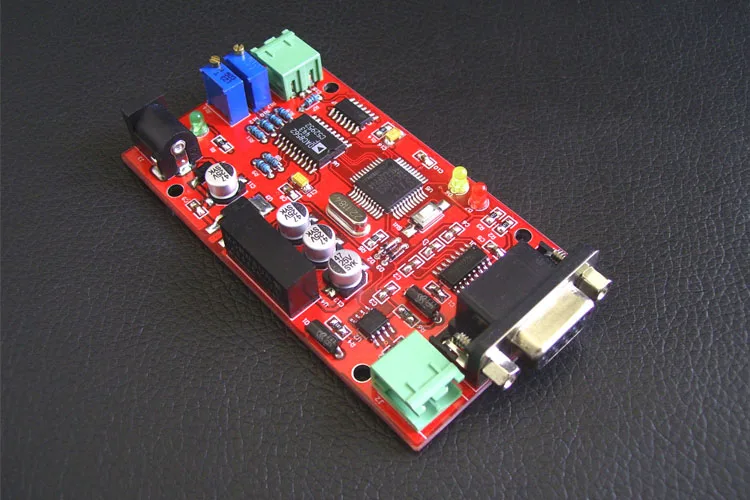

1, RS485InterfaceAend
\
\
2, RS485InterfaceBend
\
\
3, rs232коммуникационный последовательный порт
\
\
4, SP3232chip
\
\
5, серийная связь получения инструкций
\
\
6, серийная связь отправка инструкциями
\
\
7, stc12c5s60s2один чип микрокомпьютер чип
\
\
8, DAC8562chip
\
\
9, DACVoltage Выход
\
\
10, GNDend
\
\
11, выход нулевой регулировки калибровочного потенциометра
\
\
12, калибровочный Потенциометр регулировки выходного диапазона
\
\
13,12 прочный Вход Интерфейс
\
\
14, Мощность indicationLED
\
\
15, плюс или minus15vнапряжение поколения модуль
\
\
16485 Коммуникационный чип-преобразователь (автоматическое преобразование потока)
\
\
\
\
\
\
\
\
\ \
\
Уведомления о покупке этого модуля:
\\
Друзья-покупатели должны знать, что один микрокомпьютер с чипом, мы предоставляем только модули и информацию. НЕ ПРЕДОСТАВЛЯЙТЕ информацию о цифровых схемах, пояснениях о программном и замыкании этого модуля. перед покупкой, пожалуйста, внимательно прочитайте вышеуказанные инструкции. покупка заказа означает, что вы можете понять инструкции и фотографии выше. имейте в виду, обязательно прочитайте инструкции перед покупкой. !
\\
\
