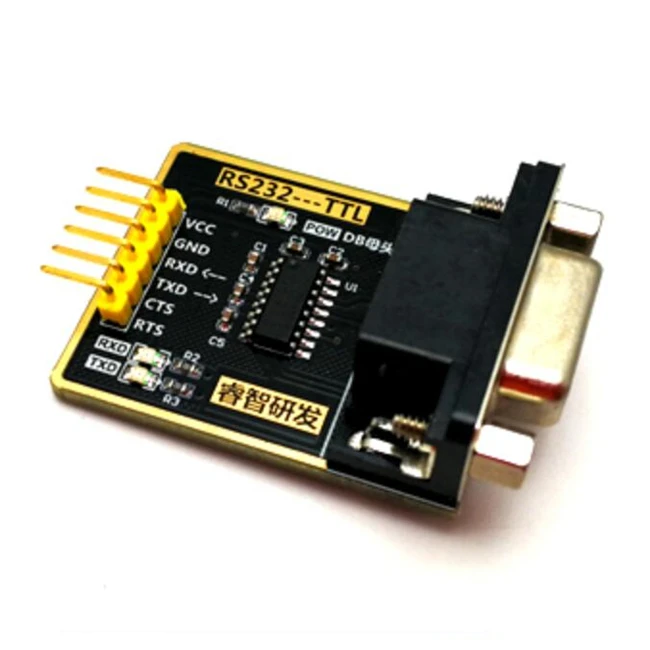

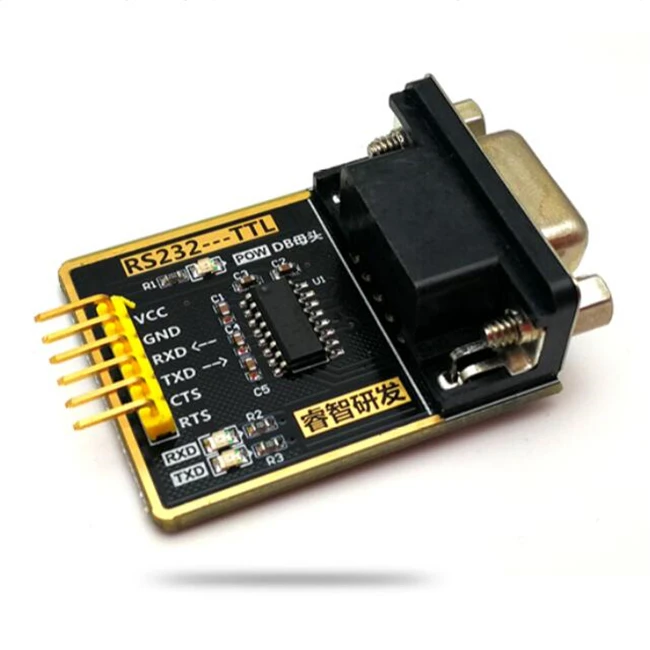

RS232 последовательный порт в ttl модуль/щётка/SP3232 Обновление Небольшой платы/микроконтроллер stc (от 157 руб.)

Описание

RS232 последовательный порт в ttl модуль/щётка/SP3232 Обновление Небольшой платы/микроконтроллер stc

Параметры продукта:

1, введение функции: RS232 к ttl, ttl к RS232, обновление небольшой платы

2, основные характеристики: 3 V-5,5 V источник питания, поддержка контроля потока

3, Типичное применение: смещение уровня последовательного порта

4, основные ресурсы: SP3232, DB9 интерфейс женский, UART интерфейс

5, информация включает в себя: схема цепи, связанные данные PDF

Задние штифты четко обозначены и просты в использовании;

RS232 интерфейс, также известный как DB9 интерфейс, является одним из основных последовательных интерфейсов связи;

1, можно использовать для сжигания всех видов одночипов, таких как STM32, NXP, STC и т. Д.;

2, используется для модификации радио, щетки мобильного телефона, gps, обнаружения автомобиля, DVD кисти, ремонта жесткого диска, обновления телеприставки и т. Д.

Описание функции: последовательный порт RS232 к ttl, ttl к последовательному порту RS232

Новый чип SP3232, надежный и беззаботный, хорошая совместимость, без краха, без синего экрана; процесс черного золота, тонкое мастерство;

Поддержка модуля: Mac, Linux, Android, Win CE, Windows 7/8/8,1/10

Коммуникационная микросхема: новый импортный оригинал SP3232;

Интерфейс: Используйте MCU доступа в качестве примера.

VCC: подключение 3 V-5,5 V GND: подключение к GND

RXD: подключение к MCU. RX (направление потока сигнала: MCU. RX <SP3232 <PC. TX)

TXD: Dial MCU. TX (направление потока сигнала: MCU. TX> SP3232> PC. RX)

CTS: подключение к MCU. CTS (поток сигнала: MCU. CTS <SP3232 <PC. RTS)

RTS: подключение к MCU. RTS (направление потока сигнала: MCU. RTS> SP3232> PC. CTS)

Разъем: DB9 женский

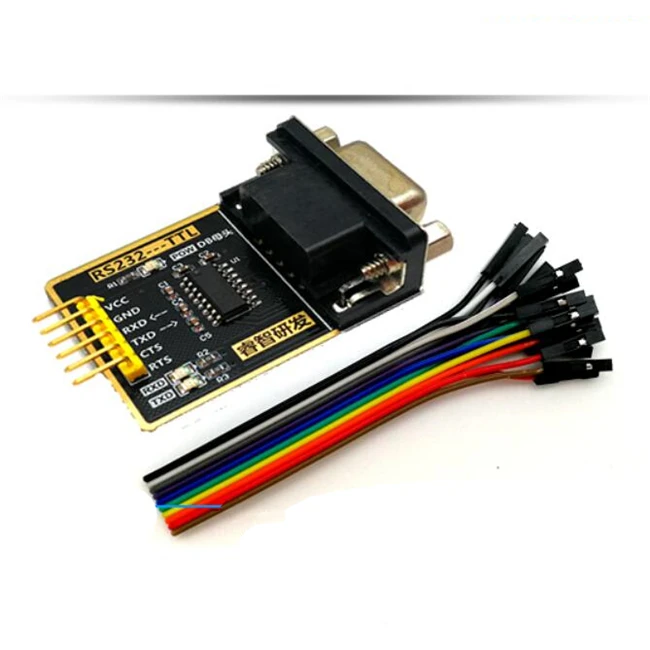

Отгрузочная ведомость:
